АИР 63 В2 Электродвигатель 0,55 кВт 3000 об/мин

АИР 63 В2 Электродвигатель 0,55 кВт 3000 об/мин

* Уточните цену и получите консультацию у менеджера.

• Описание
• Отзывов (0)
• Вопрос-ответ

Электродвигатель АИР63В2 – трехфазный асинхронный двигатель с короткозамкнутым ротором, мощность электродвигателя 0,55 кВт обороты 3000 по ГОСТ 10683-73. Подключается АИР 63 В2 к сети переменного тока с напряжением питания 220В или 380В, частота сети 50 Гц. Номинальный ток 1,43 Ампер (пусковой ток 7,15 А). При установке конденсаторов, можно изменить подключение на 220 Вольт и работать от однофазной сети.

Сравнить характеристики и выбрать электродвигатель 0.55 кВт 3000 об/мин по цене производителя — подбор электродвигателя АИР 63В2 по размерам и по параметрам на сайте. Большой выбор, низкие цены, быстрая доставка, официальная гарантия от производителей и паспорт электродвигателя АИР63В2.

Доработка. Купить электромотор 0,55 кВт 3000 об/мин и установить устройство плавного пуска. Плавный пуск — это надежная защита электродвигателя от перегрева обмотки и перегрузки. Устраняет рывки в момент запуска. Чтобы получить двигатель с регулировкой оборотов для изменения силы тока и частоты – купите частотный регулятор оборотов асинхронного двигателя АИР 63 В2.

Технические характеристики электродвигателя 0,55 кВт 3000 об/мин

Таблица включает параметры мощности, обороты электродвигателя (скорости вращения вала), вес, вид. Справочник обмоточные данные электродвигателей — обмотка двигателя, поможет произвести самостоятельный ремонт, узнать сопротивление обмоток и провести расчет обмотки статора двигателя.

Параметры

Характеристики асинхронного двигателя АИР63В2
Мощность	0,55 кВт
Синхронная частота вращения магнитного поля статора	3000 об/мин
Номинальная частота вращения ротора	2770 оборотов
Тип модели	Асинхронный
Монтажное исполнение	Лапы, Комбинированное, Фланец
Номинальный ток	1,43 А (при 380 Вольт)
Пусковой ток	7,15 Ампер
КПД	72,7 %
Соотношение момента силы Мmax/Мн	2,3
Соотношение моментов тока Мп/Мн	2,2
Отношение тока – напряжения Iп/Iн	5,7
Момент инерции	0,0004 кг/м2
Номинальный крутящий момент	1,44 Нм
Моменты: пусковой и максимальный	3,1 Нм и 3,17 Нм
Диаметр вала	14 мм
Масса	6,4 кг
Маркировка переднего и заднего подшипников	6205 ZZ-C3 и 6204 ZZ-C3
Максимальный уровень шума	63 дБ
Коэффициент мощности	0,82
Защита двигателя	IP54 и IP55
Количество скоростей	1
Воздушная система охлаждения	Принудительное охлаждение
Cмазка	25-60 % от объема камеры
Режим работы	Продолжительный — S1
Класс изоляции обмотки F	До 150 градусов Цельсия
Материал корпуса	Чугун, Силумин, Алюминий
Производители электромоторов	Украина, Беларусь, Китай

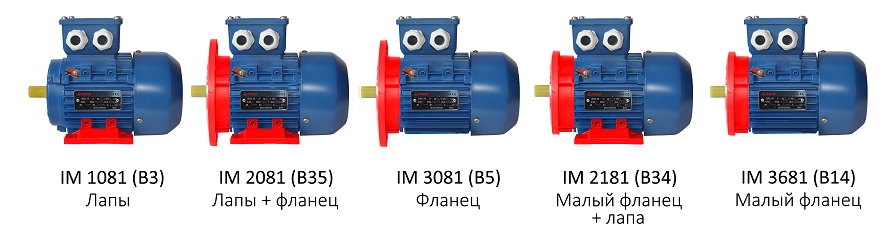

Монтажное исполнение электродвигателя АИР63В2

Конструктивное исполнение IM2081 на лапах + фланец увеличит стоимость электромотора. В исполнении IM3081 с фланцем цена двигателя 0,55 кВт 3000 об/мин больше на 5%.

Подробнее про монтаж и крепление в статье — фланцевый электродвигатель.

Обозначение электродвигателя АИР 63 В2 на схеме

Расшифровка информации – шильдик асинхронного двигателя:

1. Модель АИР – марка (название)

• А — асинхронный тип электродвигателя
• И — разработка (система Интерэлектро)
• Р — привязка мощности к установочным размерам ГОСТ 31606-2012

2. 63 — типоразмер (высота до центра оси вращения вала)

3. В — установочный размер длина сердечника

4. 2 — число пар полюсов

5. У2 — У (климатическое исполнение) 2 (категория размещения)

6. IM1081 — монтажное исполнение на лапах

Справочник асинхронные электродвигатели АИР 63 В2 IM 1081

Виды и модификации двигателей 0,55 кВт 3000 оборотов

Простая конструкция и повсеместная эксплуатация двигателя 0,55 кВт 3000 об в промышленности, подтолкнуло заводы производить электродвигатель АИР63В2 0,55 кВт 3000 об/мин спец назначения.

• АИР63В2 ОМ2 – морские
• АИР63В2 Х2 – химические
• АИРС63В2 – повышенное скольжение
• АИР63В2 Т2 – влажный тропический климат
• АИР63В2 Е – электромагнитный тормоз на вал
• АИР63В2 Е2 – со встроенным тормозом и растормаживающим устройством

Чертеж и габаритные размеры электродвигателей АИР 63В2

Размеры вала					Монтаж по лапам
L3	D4	H2	B1	Н1	В	D5	L1
30	14	16	5	63	124	5,8	80

• L3 – длина вала
• Н1 – высота до центра оси вала
• D4 – диаметр вала
• В – расстояние по лапам
• H2 – высота вала по шпонке
• D5 – диаметры отверстий на лапах
• B1 – ширина шпонки
• L1 – значение по креплению лап

Габариты корпуса				Монтаж по фланцу
L	D	H	L2	D1	D2	D3
250	140	180	40	160	130	110

• L – длина электрического мотора
• L2 – расстояние от фланца до лап
• D2 – диаметр по отверстиям
• D3 – внутренний диаметр фланца
• D – диаметр корпуса
• D1 – размер фланца
• H – высота корпуса

Подключение двигателей АИР63В2

Способы пуска: Как подключить 3 фазный двигатель 380 к сети питания? Как подключить электродвигатель с 380 на 220 с конденсатором к однофазной сети? Подробнее о напряжение питания электромотора 0,55 кВт 3000 об/мин в статье – схемы подключения трехфазного двигателя.

Треугольником – подключение электродвигателя через рабочий конденсатор и пусковой конденсатор к сети 220 В. Потеря мощности до 30%. Номинальная нагрузка двигателя не превышает 55%.

Звездой – это схема, рассчитана на подключение асинхронного двигателя АИР63В2 0,55 кВт 3000 об/мин к сети 380 В. Максимальный КПД электродвигателя.

Реверс — изменение очередности фаз напряжения. Реверсивное подключение двигателя производится через два магнитных пускателя, которые обеспечат реверсивный пуск.

Цены и производители электродвигателей 0,55 кВт 3000 об/мин

Цена электродвигателя 0,55 кВт 3000 об/мин зависит от качества материалов использованных заводом при производстве эл двигателей АИР 63В2, предусмотрена от перегрузки встроенная тепловая защита электродвигателя, цена на запчасти и их наличие – данные факторы влияют на стоимость и ремонт оборудования.

Какие электродвигатели 0,55 кВт 3000 об/мин можно купить в Украине:

Различие в качестве двигателя мощностью 0,55 кВт при эксплуатации

Электродвигатель трёхфазный АИР63В2 (АИР 63 В2) 0.55 кВт 3000 об/мин (IM B34)

•

•

Способы доставки

Способы оплаты

Описание

Установочные и присоединительные размеры
Высота оси вращения	h, мм	63
Диаметр вала	d1, мм	14
Длина вала	L1, мм	30
Расстояние между крепежными отверстиями на лапе	L10, мм	80
Расстояние между крепежными отверстиями между лапами	b10, мм	100
Межосевое расстояние между креплениями на фланце	d20	130
Размер замка на фланце	d25	110
Высота шпонки	h1, мм	5
Ширина шпонки	b1, мм	5

• двигатель 0,55 кВт 3000 об — общепромышленный прибор (трехфазный асинхронный);
• вращается с частотой 3000 оборотов в минуту (по факту — 2770 об/мин);
• показатели мощности — 0,55 кВт;
• работает от напряжения 220 V и 380 V;
• стандартный вариант ІМ1081 — с лапами;
• комбинированный вариант ІМ2081 — фланец +лапы (+5% к цене стандартной модели);
• вариант ІМ3081 — чистый фланец (+5% к цене стандартной модели);
• корпус сделан из чугуна или силумина;
• окрашен порошковой краской;
• ІР55 — высокий уровень защиты: в прибор не попадает пыль и влага;
• S1 – продолжительный рабочий режим, во время которого двигатель не будет часто останавливаться;
• F – изоляционный класc обмоток статора (max температура — 150°).

Что обозначает маркировка?

Если вы хотите купить электродвигатель 0,55 кВт 3000 об мин цена его будет доступной. Узнайте, что значит маркировка электродвигателя АИР 63В2 (IM 2181):

АИР — серия общепромышленных электрических двигателей;

63 — размер устройства (63 мм — такой промежуток между осью вращения и плоскостью крепления);

В — длина сердечника (тип исполнения);

2 — сколько пар полюсов (показатели соотносятся с частотой 3000 об/мин — с которой вращается ротор);

УЗ — «умеренный климат».

Характеристики АИР 63В2 (IM 2181):

Узнайте нужные показатели, если вы хотите купить электродвигатель 0,55 кВт 3000 об мин. Его техпараметры — типовые, он сделан в соответствии со стандартом (по ГОСТу 2479-79). Этот прибор можно эксплуатировать, подключая к сети (при частоте — 50 Гц), напряжение которой — 220/380 V.

У электродвигателя 0,55 кВт 3000 об мин вал по факту вращается с частотой 2770 об/мин. Класс F – именно в соответствии с ним у статора сделана изоляция обмоток. Она способна выдержать нагрев даже до 150°С. На двигатель 0,55 кВт 3000 об цена не сильно отличается у разных компаний-производителей.

Показатели КПД у электродвигателя АИР 63В2 отличные — 72,7% (с учетом того, что это устройство с малой мощностью). Класс IP55 говорит о том, что у мотора повышенная защита, поэтому в него не сможет попасть пыль или влага. S1 – это наиболее оптимальный режим, в котором следует эксплуатировать двигатель. В этом режиме он будет продолжительно работать при стабильной нагрузке.

АИР 63В2 (IM 2181): монтажное исполнение

• ІМ1081 — двигатель АИР 63В2 с лапами (стандартное исполнение). Благодаря лапам можно произвести монтаж двигателя параллельно к поверхности для крепежа.
• ІМ2081 — электромотор АИР 63В2 с лапами и фланцем (комбинированный вариант).Можно установить устройство и параллельно, и перпендикулярно к поверхности для крепежа.
• ІМ3081 — электродвигатель АИР 63В2 на чистом фланце. За счет фланца можно разместить двигатель перпендикулярно к поверхности для крепежа.

Это 3 основные монтажные исполнения электромотора АИР63В2. Благодаря им устройство считается универсальным — его можно применять в разных областях.

Как подключить АИР 63В2 (IM 2181) к сети (схемы)?

Если вам нужно переключить обмотки или подвести кабель питания, поищите на электродвигателе клеммную коробку.

Схемы, по которым можно подключить АИР 63В2:

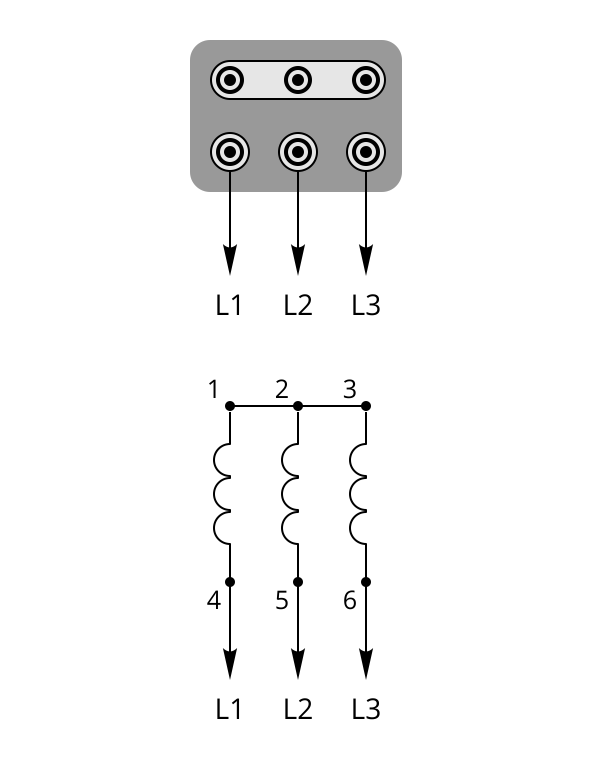

1. «Звезда» (обозначается «Y»)

Обмотки нашей модели двигателя АИР 63В2 изначально присоединяются по этой схеме. Двигатель можно подключать к сети с напряжением 380 V. За счет такого вида подключения электромотор может работать с самым высоким КПД.

2. «Треугольник» (обозначается «Δ»)

Эта схема понадобится, когда захотите подсоединить устройство к сети не 380 V, а 220 V (обозначение — «Δ/Y 220/380»).

Будьте внимательны: при подключении электродвигателя АИР 63В2 по этому методу в сеть 220 V, обязательно используйте конденсатор (учтите, что потеряется мощность — примерно 30%).

Как купить АИР 63В2 (IM 2181) — электродвигатель 0,55 кВт 3000 об мин

Вы можете удобно заказать мотор у нас на сайте. На электродвигатель 0,55 кВт 3000 об мин цена доступная. Он соответствует нужным стандартам и отличается хорошим качеством. У нас на складе всегда достаточно таких устройств, поэтому мы сможем оперативно доставить ваш заказ.

К этому электродвигателю вы имеете возможность приобрести запчасти.

В зависимости от завода-изготовителя, внешний вид и цвет покраски двигателя могут незначительно отличаться от указанных. Технические характеристики и монтажно-установочные размеры соответствуют ГОСТу

Электродвигатель АИР63В2 | АИР 63 В2

•
•

Купить с доставкой по Украине

Точные цены и помощь у консультанта

• Описание
• Отзывов (0)
• Вопрос-ответ

АИР63В2 — это асинхронный электродвигатель 0,55 кВт 3000 об/мин. Трехфазный общепромышленный магнитоэлектрический двигатель с короткозамкнутым ротором. Паспортная частота вращения 2770 оборотов, мощность — 0,55 кВт, частота вращения поля статора — 3000 об/мин. Питание — 220/380 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала — 14 мм • IP55 • КПД — 72,7%. АИР63В2 применяется для привода механического промышленного оборудования — редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.

Электрические двигатели АИР 63 В2 производят 14 заводов Украины, Китая и Белоруссии. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими.

Данные электродвигателей 0,55 кВт 3000 об/мин:

Технические характеристики электродвигателя АИР 63 В2

Характеристики привода 0,55 кВт 3000 об/мин

Условная частота вращения поля статора N_н, об/мин

Фактическая частота вращения вала N_ф, об/мин

Тип сети питания, частота

Напряжение питания U_Δ/Y, Вольт

Номинальная сила тока I_н при 220В/380В, Ампер

Соотношение пускового тока и номинального I_п/I_н

Коэффициент мощности cos φ

Масса меди в обмотке, кг (в зависимости от качества/производителя) *

Момент инерции, кг*м 2

Вес, кг (в зависимости от качества/производителя/корпуса) *

Степень защиты от пыли и влаги

Класс изоляции обмотки (нагревостойкость)

Режим работы S1

Уровень шума, Дб

Климатическое исполнение и категория размещения

Отношение максимального крутящего момента к минимальному M_max/M_н

Крутящий момент максимальный M_max, Нм

Крутящий момент номинальный M_н, Нм

Отношение пускового крутящего момента к номинальному M_п/M_н

Подшипник переднего щита, приводной конец вала

Подшипник заднего щита

Количество смазки, % объема камеры

Стандартизация по способам монтажа

Стандарт привязки мощности к габаритам

Стандарт номинальных данных и рабочих характеристик

Страны, выпускающие двигатели АИР габарита 63 мм

Украина, Китай, Беларусь, Россия

* Менеджер поможет с подбором производителя, соотношения цена/качество двигателя АИР63В2 под Ваш техпроцесс и специфику эксплуатации

Габаритные размеры, чертеж, диаметр вала

Все электродвигатели АИР 63 В2 0,55 кВт 3000 об/мин производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 63В2 взаимозаменяемы, имеют одинаковые крепежные размеры, вес, шпонки, расстояния и расположения отверстий. Отличаются устойчивостью к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки. Скачать паспорт АИР 63 В2.

Габаритные размеры двигателя АИР63В2

Габаритные и присоединительные размеры электродвигателя 0,55 кВт 3000 об/мин	На чертеже	Значение
Высота оси вращения	h, мм	63
Длина/ширина/высота	l/d24/h31	250/124/180
Диаметр вала	d1, мм	14
Длина вала	l1, мм	30
Ширина шпонки	b1, мм	5
Отступ между лапами и валом	l31, мм	40
Расстояние между крепежами на лапе	l10, мм	80
Расстояние между креплениями лап	b10, мм	100
Диаметр отверстий на лапах	d10, мм	5,8
Ширина	d24, мм	124
Внешний диаметр фланца	d25, мм	160
Диаметр замка на фланце	d21, мм	110
Расстояние между креплениями на фланце	d20, мм	130

Где купить двигатель 0,55 кВт 3000 об/мин в Украине?

Перед отправкой покупателю заводской ОТК испытывает электродвигатели АИР 63 В2 на стендах — замеры вибрации, нагрева, заклиниваний, перегрева электрики, сопротивления пропитки обмоток. При закупке китайских моторов АИР63В2 проверяется соответствие массы меди и диаметра сечения провода требованиям ГОСТ. Помимо АИР63В2 трёх производителей предложим купить аналоги серий 4АМ, 4А, 5АМ, А, АД, 4АМУ. Разъясним отличия и технические особенности.

Цены производителей

Тип асинхронного электродвигателя	Цена, грн с НДС
АИР63 В2 Китай Эконом	1300
АИР 63 В2 Китай Стандарт	2200
АИР63В2 Украина	2706
АИР63В2 Беларусь	2810
4АМ 63 В2, 4А 63В2 Владимирский ВЭМЗ хранение	2910
АИРе 63 В2 220 Вольт, однофазный	3260

Совет эксперта СЛЭМЗ

В Украину ввозят электродвигатели АИР 63 В2 0,55 кВт 3000 об/мин девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки надежного двигателя АИР63В2:

• Качественные китайские двигатели существуют, но цена соизмерима с украинскими
• Каждый китайский производитель открыто предлагает два прайса – «получше или подешевле»
• Большинство «китайцев» в Украине – недолговечны и предназначены исключительно для привода вентиляторов
• «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР63В2 в принципе

Эксперты СЛЭМЗ помогут разобраться с надежностью и ценами по телефону

• АИР56
• АИР71
• АИР80
• АИР90
• АИР100
• АИР112
• АИР132
• АИР160
• АИР180
• АИР200
• АИР225
• АИР250
• АИР280
• АИР 315
• АИР355

Справочник двигателей АИР63В2

Модификации

Модифицируем АИР63В2 под окружающую среду и специфические задачи:

• АИР63В2Е — с электромагнитным тормозом
• АИР63В2Е2 — ЭМТ с растормаживающим устройством
• АИРС63В2 — с повышенным скольжением
• АИР63В2 Т2 — для влажного тропического климата
• АИР63В2 ОМ2 — морское исполнение
• АИРЕ63В2 — однофазные с конденсатором для сети 220 В

Монтажные исполнения — лапы IM1081, фланец IM3081

Стандартное исполнение трехфазных АИР 63 В2 — лапы. Наценка за фланцевое исполнение составляет 3%, за комбинированное – 5%.

Расшифровка маркировки АИР 63В2 У2/У3 IM1081

Принцип условного обозначения асинхронного электродвигателя АИР63В2:

• АИР — тип электродвигателя (Асинхроный Интерэлектро Р — ГОСТ Р 51689)
• 63 — габарит
• В — длина сердечника
• 2 — число пар полюсов
• У — климатическое исполнение
• 2 — категория размещения
• IM 1081 — монтажное исполнение

Схемы подключения к трехфазной сети 220В/380В

Двигатели подключаются к питающей сети переменного тока 220/380/660В по схеме «Треугольник» или»Звезда».

«Треугольником» 220/380 В подключают к однофазной сети 220 В с конденсаторами. Концы одной обмотки соединяют с началом следующей. Увеличенные пусковые токи приводят к пробою изоляции, двигатель сильнее нагревается.

«Звездой» рабочие и пусковые токи ниже за счет высокого напряжения питания 380 В, 660 В.

Устройство асинхронного эл двигателя 0,55 кВт 3000 оборотов

Конструкция создает индукционное магнитное поле в беличьей клетке статора под действием линейного напряжения и подает крутящий момент на вал. Схема устройства асинхронного двигателя 0,55 кВт 3000 об/мин:

1. Подшипниковые шиты – чугун
2. Шарикоподшипник
3. Вал со шпоночным пазом
4. Ротор с медной обмоткой
5. Корпус с продольными охлаждающими ребрами
6. Вентилятор (крыльчатка)
7. Кожух, алюминиевый сплав – силумин

1. Клеммная панель
2. Статор – медные обмотки, электротехническая сталь
3. Шпонка
4. Манжета
5. Кабельный ввод
6. Клеммная коробка (борно)
7. Стопорное кольцо

Возможно вертикальное крепление свободным концом вала вверх или вниз — комплектация радиально-упорными подшипниками уменьшают радиальные нагрузки.

Ремонт, испытания, гарантия

Три сервисных цеха в Украине: Харьков, Киев, Днепр. Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам — перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест. Выполним порошковую покраску двигателя АИР63В2 0,55 кВт 3000 об/мин, переконсервацию, аттестацию, замену ротора, сушку, замеры сопротивления, заводскую перемотку и прочее.

Срок службы электродвигателя 0,55 кВт 3000 об/мин АИР 63 В2 увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.

АИР 63 В2 трехфазный электродвигатель 0,55 кВт 3000 об/мин

Обзор электродвигателя АИР63В2

Основные данные

• мощность 0,55 кВт;
• частота вращения 3000 оборотов (фактическая — 2770 оборотов);
• напряжение сети 220/380 В;
• общепромышленный трехфазный асинхронный электродвигатель;
• чугунный корпус или силуминовый;
• порошковая покраска металла;
• степень защиты IP55 (от попадания пыли и водяных брызг);
• режим роботы S1 (продолжительный, без частых остановок);
• класс изоляции обмоток статора F (максимальная температура 150ºС);
• гарантия 2 года.

Расшифровка маркировки двигателя АИР63В2

АИР	—	общепромышленная серия электродвигателей (аналоги: АИРМ, 5А, 5АМ, 4АМУ, 4АМ и другие);
63	—	габарит двигателя (общепринятое расстояние от оси вращения до плоскости крепления: 63 мм);
В	—	исполнение длины сердечника;
2	—	количество полюсов, соответствует частоте вращения ротора около 3000 об/мин;
У3	—	климатическое исполнение «умеренный климат» согласно ГОСТ 15150-69.

Технические характеристики электродвигателя АИР63В2

Параметр		Значение
Мощность	P	0,55 кВт
Частота вращения условная (фактическая)	ν	3000 (2770) об/мин
Напряжение (Δ/Y)	U	220/380 В
Сила тока	I	1,40 А
КПД	η	72,7%
Коефициент мощности	cosφ	0,82
Соотношение крутящих моментов	Mп/Mн	2,2
Соотношение крутящих моментов	Mmax/Mн	2,3
Соотношение токов	Iп/Iн	5,7
Момент инерции	J	0,0004 кг·м 2
Уровень шума	L	63 дБ(А)
Объемные размеры в упаковке	V	24х10х20 см 3
Вес брутто	mбрутто	5,4 кг
Вес брутто	mбрутто	5,4 кг

Параметры и условия эксплуатации

Все технические параметры трехфазного электродвигателя АИР 63 В2 являются типовыми и соответствуют стандарту ГОСТ 183-74. АИР63В2 имеет мощность 0,55 кВт при фактической частоте вращения вала 2770 об/мин. Двигатель разработан для использования в сети переменного тока частотой 50 Гц и с напряжением 220/380 В (соединение обмоток Δ / Y ). Коэффициент полезного действия (КПД) составляет 72,7%.

Изоляция обмоток статора соответствует классу F и может выдерживать нагрев до 150ºС. Повышенная защита класса IP55 обеспечивает защиту от попадания пыли и влаги. Самым оптимальным режимом эксплуатации электромотора АИР63В2 является режим S1, который подразумевает продолжительную работу со стабильной нагрузкой.

Маркировка установленных подшипников

Передний подшипник
6201 ZZ-C3

Задний подшипник
6201 ZZ-C3

ДОПОЛНИТЕЛЬНО: Для исполнений IM 2081, IM 3081 есть возможность комплектации радиально-упорными подшипниками. Они применяются при условии монтажа электродвигателя свободным концом вала вверх или вниз. В отличии от стандартных осевых подшипников, радиально-упорные нивелируют радиальную нагрузку, которая возникает вследствие изменения горизонтального расположения электродвигателя на вертикальное.

Монтажное исполнение двигателя АИР 63 В2

IM 1081

IM 2081

IM 3081

Трехфазные электромоторы АИР63В2 имеют конструктивные исполнения по способу монтажа согласно ГОСТ 2479-79. Самые распространенные варианты:

IM 1081 — электродвигатель АИР63В2 с лапами
Лапы позволяют установить двигатель параллельно к крепежной поверхности.

IM 2081 — электродвигатель АИР63В2 с лапами и фланцем:
Комбинированное исполнение позволяет устанавливать двигатель как параллельно так и перпендикулярно к поверхности крепления.

IM 3081 — электродвигатель АИР63В2 с фланцем:
Фланец дает возможность установить двигатель перпендикулярно к крепежной поверхности.

Приведенные выше монтажные исполнения электродвигателей АИР делают их универсальными для различных областей применения.

Габаритные и установочные размеры электродвигателя АИР63В2

Чертеж электродвигателя АИР63В2 на лапах (исполнение IM1081)

Чертеж электродвигателя АИР63В2 комбинированный (исполнение IM2081)

Аналоги и специальные исполнения электродвигателя АИР63В2

Заводы-производители аналогов АИР63В2

• АД63В2 — производитель ОАО «ВЭМЗ» г. Владимир, Россия.
• 5АМ63В2 (5А63В2) — производитель ОАО «ВЭМЗ» г. Владимир, Россия.
• 5АИ63В2 — производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия.
• 4АМУ63В2 (4АМ63В2) — производитель ООО «НКЭМЗ», г. Новая Каховка, Украина.
• АИР63В2 — производитель ОАО «HELZ», г. Харьков, Украина.
• АИР63В2 — производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь.
• АИР63В2 — производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь.
• АИРМ63В2 — производитель ОАО «Электромотор», г. Полтава, Украина.
• А63В2 — производитель ОАО «ELDIN», г. Ярославль, Россия.
• Y3-63B2 (Y2-63B2) — производитель FUJIAN FUFA ELECTRICAL CO, LTD, Китай.

Двигатель АИР63В2 специального исполнения

• АИР63В2Е (Е2) — со встроенным электромагнитным тормозом;
• АИРС63В2 — повышенного скольжения;
• АИР63В2 Т2 — тропическое исполнение;
• АИР63В2 ОМ2 — морское исполнение;
• АИР63В2 Х2 — химстойкое исполнение

Электродвигатели со встроенным электромагнитным тормозом и повышенного скольжения зачастую есть в наличии на складе. Электродвигатели тропического и морского исполнения в наличии есть не всегда, но их можно изготовить за 5. 10 рабочих дней. Двигатели в химстойком исполнении вообще являются непопулярными и достаточно редкими — они везутся с завода только под заказ.

Схемы подключения трехфазного электродвигателя АИР63В2 к сети 220 и 380 В

Схема подключения «треугольник»

Схема подключения «звезда»

Варианты подключений

На табличке каждого электродвигателя завод-изготовитель отмечает возможные варианты схем подключения обмоток в зависимости от напряжения питающей сети. В случае с АИР63В2 имеем: «Δ / Y 220/380», где:

• Δ — схема «треугольник»;
• Y — схема «звезда»;
• 220, 380 — напряжение сети (В), от которой может питаться мотор АИР63В2.

Для подвода кабеля питания и для подключения обмоток по одной из схем на двигателе имеется клеммная коробка.

Схема «звезда»

Обмотки АИР63В2 подключены заводом-производителем по схеме «звезда» по умолчанию. Данная схема обеспечивает постоянную длительную работу электродвигателя в сети 380 В с максимальным КПД.

Схема «треугольник»

Используется для работы в сети 220 В. Подключение трехфазного электродвигателя АИР63В2 по схеме «треугольник» выполняется только через конденсатор. Потеря мощности составит около 30%.

ВНИМАНИЕ! При подключении АИР63В2 в сеть 220 В он снимается с гарантии.

Как купить трехфазный электродвигатель АИР63В2 — 0,55 кВт, 3000 об/мин

Общепромышленный асинхронный трехфазный двигатель АИР 63 В2 является достаточно популярным на рынке Украины. Учитывая большой ассортимент аналогов других производителей, АИР63В2 от ПК СИСТЕМАКС заметно выделяется среди конкурентов: отличное качество, проверенная годами надежность, разумная цена, соответствие стандартам ГОСТ, ISO. На собственном вентиляторном заводе СИСТЕМАКС этими двигателями комплектуются вентиляторы. После ряда испытаний они утверждены отделом Технического контроля и поставляются клиентам как по отдельности, так и в сборе с изготовленным вентиляционным оборудованием. Надежность электродвигателей подтверждается гаратийным сроком эксплуатации 2 года.

Серия АИР до сих пор является основной во всех странах СНГ. Поэтому, кроме реализации на внутреннем рынке Украины, много продукции идет на экспорт. В особенности Казахстан, Туркменистан, Грузия, Молдавия купить электродвигатель АИР63В2 могут без каких-либо сложностей (помогаем с оформлением таможенных документов и доставкой).

Электромоторы АИР63В2 всегда поддерживаются в достаточном количестве на складах компании. Поэтому, если у Вас возникла необходимость в приобретении данного вида оборудования — купить электродвигатель проблем не составит. Для этого звоните по тел. +38 (044) 383-27-33, или оформляйте он-лайн заказ на нашем сайте www.systemax.ua, или пишите на электронную почту [email protected]. Заказ будет принят и обработан сразу же. А если понадобится консультация — без проблем поможем!

Компания «ПК «СИСТЕМАКС» предлагает самые выгодные условия по цене, срокам поставки и условиям оплаты на все электродвигатели. Для постоянных заказчиков всегда действуют накопительные скидки.
