Как проверить индивидуальную катушку зажигания

Как проверить катушку зажигания своими руками

Неустойчивая работа бензиновой силовой установки автомобиля, перебои, тяжелый запуск обычно связаны с нарушением работы одной из двух систем – питания и зажигания. И если такие неисправности имеются, именно в этих системах нужно и искать причины. Сейчас рассматривать систему питания не будем, а остановимся на системе зажигания, точнее на одном из элементов этой системы – катушке зажигания.

Данный элемент выполняет преобразование электроэнергии низкого напряжения в высоковольтное, необходимое для создания искры между контактами свечи накаливания.

Типы и особенности конструкции катушек зажигания

На автомобилях применяются три типа таких катушек – классические (используются на авто с системами зажигания, в которых имеется распределитель) двухвыводные (применяются в системе зажигания с прямой подачей напряжения на свечу) и индивидуальные (в такой системе на каждую свечу приходится по одной катушке).

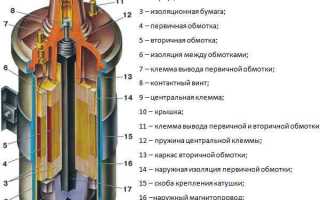

Все три вида катушек конструктивно очень схожи, разница между ними заключается в некоторых нюансах. Классическая катушка состоит из двух обмоток – первичной и вторичной. Вторая обмотка помещена внутрь первой. Разница между обмотками сводиться к количеству витков проволоки и толщине провода. Внутрь этих обмоток помещается сердечник из ферромагнитного сплава. Каждая из этих обмоток имеется по два вывода. У первичной эти выводы являются входными, на них подается напряжение бортовой сети. У вторичной же один вывод является выходным высоковольтным, второй вывод соединен к первичной обмоткой.

Все это помещено в герметичный корпус, а все выводы выходят на крышку корпуса.

Двухвыводная катушка отличается от классической наличием двух сердечников – внутреннего, помещенного в обмотки, и внешнего – находящегося над обмотками. Также вместо одного высоковольтного вывода вторичной обмотки у такой катушки их два.

Индивидуальная катушка отличается тем, что не вторичная обмотка размещается поверх первичной, а высоковольтный вывод ее подсоединен к наконечнику, который одевается на вывод свечи.

Все они являются неразборными, и ремонту не подлежат. Хотя часто проблемы с силовой установкой связаны именно с данным элементом. Обрыв обмоток или их замыкание может вызвать перебои в работе, а также полную неработоспособность мотора.

Способы проверки катушки зажигания

Если работа силового агрегата вызывает нарекание, причиной этому могут быть проблемы с системой питания и зажигания. В этом случае проверка работоспособности катушки входит в перечень работ по выявлению неисправности.

Первый способ: проверка на искру

Всего существует два способа проверки своими руками. Первый можно назвать походным и выполнить его даже в дороге, хотя он не даст гарантии, что проблема скрыта именно в катушке.

Читать еще:  Как снять выпускной коллектор

Видео: Проверка катушки зажигания прямо на автомобиле

Данный способ не подразумевает наличие какого-либо специального оборудования. Все, что потребуется это наличие свечного ключа, пассатижей и исправной свечи накаливания. Данный инструмент должен быть в наличии всегда.

Итак, двигатель «завыпендривался», и есть подозрение, что из-за катушки. Чтобы выполнить проверку, нужно вначале осмотреть все соединения проводки, начиная с этого элемента и заканчивая свечами. При этом ключ зажигания должен быть переведен в положение «0», чтобы избежать поражения электричеством. Оно хоть и не смертельно, но неприятные ощущения может доставить.

После со свечи первого цилиндра нужно снять наконечник, и подсоединить к исправной свече. Затем наконечник нужно взять пассатижами и замассировать свечу. Для этого нужно прижать юбку свечи к любой металлической поверхности, не покрытой краской или другими материалами. Можно замассировать ее на двигатель.

Далее нужно попросить кого-то несколько раз провернуть коленвал стартером, то есть провернуть ключ зажигания в положение запуска двигателя.

При этом на катушку будет подаваться напряжение, она будет работать, выдавая высоковольтные импульсы, которые будут проявляться искрой между контактами свечи. Если искра яркая и имеет фиолетовый цвет – катушка полностью исправна. Слабая оранжевая искра будет указывать на возможные проблемы с ней или проводкой. Отсутствие ее может сигнализировать о неисправности катушки или обрыве цепи проводки.

Если нет исправной свечи с собой, можно воспользоваться той, что установлена на двигателе. Свеча выкручивается из головки свечным ключом, а дальше проверка производится по вышеуказанному способу. Но, здесь существует вариант, что сама свеча неисправна, поэтому проверку нужно будет делать на нескольких свечах, при этом желательно также менять и наконечники, то есть проверили две свечи наконечником первого цилиндра, затем сняли его со свечи другого цилиндра и снова сделали проверку. Это даст большую гарантию того, что проблема кроется в катушке.

На двигателе, который укомплектован индивидуальными катушками, проверку можно выполнить путем смены их расположения. То есть, катушка первого цилиндра устанавливается на второй, а со второго – на первый. Но менять нужно только катушки, проводка, идущая к ним, остается на своем цилиндре.

Второй способ: проверка путем замера сопротивления

Видео: Измеряем сопротивление катушки зажигания

Второй способ проверки – при помощи омметра или мультиметра с возможностью регулировки диапазона 2 МОм. Дело в том, что одной из важных характеристик, которую можно использовать в качестве проверочной, является сопротивление. При этом замеряется данный показатель обоих обмоток катушки.

Читать еще:  Как наносить герметик на клапанную крышку

Такая проверка даст более точный ответ, является ли причиной перебоев в работе мотора именно этот элемент. Но для этого его нужно снять с авто.

Измерение сопротивления у катушки зажигания

Перед проведением замеров следует поинтересоваться, какое сопротивление катушек является номинальным. У многих катушек, устанавливаемых на авто, сопротивление первичной обмотки располагается в диапазоне 0,7-1,7 Ом, а вторичной – 7,5-10,5 кОм, но значения у других катушек могут отличаться. Перед проверкой следует проверить сопротивление самого прибора, замкнув между собой его щупы.

Проверяется вначале первичная обмотка. Для этого щупы подсоединяются к ее выводам, обычно они располагаются по бокам центрального вывода катушки. После замера от полученного значения отнимается сопротивление самого прибора, а затем уже результат сверяется с номинальным значением. Любой выход из диапазона номинального сопротивления будет указывать на неисправность катушки.

После проверяется вторичная обмотка. Для этого один из щупов подключается к центральному выводу, а второй – к боковому, без разницы какому. После чего нужно снова сверить результаты замеров с номинальными показателями.

Видео: Измеряем сопротивление катушки зажигания

Некоторые нюансы по поводу такой проверки двухвыводной и индивидуальной катушек. При замере сопротивления вторичной обмотки двухвыводной катушки разницы, на каком из выводов делалась проверка – нет. Конструктивно она сделана так, что на оба вывода подается один импульс.

Но следует учитывать, что для 4-цилиндровых моторов может использоваться блок, состоящий из двух таких катушек, поэтому лучше производить проверку на всех центральных выводах.

Что касается проверки индивидуальной катушки, то при проверке первичной обмотки щупы подсоединяются к двум боковым выводам, в месте, где подсоединяется фишка с проводами.

А при измерении сопротивления вторичной обмотки нельзя перепутывать полярность. Обычно в мультиметрах щупы окрашены в красный и черный цвета. При проверке второй обмотки. Черный щуп подсоединяется к центральному выводу на фишке, а красный – к стержню наконечника, который надевается на свечу.

Более точная проверка этого элемента производится при помощи специального оборудования. Но поскольку он является неремонтируемым, то особой надобности в такой проверке нет, достаточно будет выполнить и два описанных метода, и если катушка неисправна, то она заменяется и все.

Диагностика катушки зажигания при помощи тестера (мультиметра): 4 основные причины и 6 признаков неисправности катушки

Все без исключения современные водители знают, что нарушение общего функционирования катушки зажигания может вызвать определённые проблемы с запуском бензинового двигателя внутреннего сгорания. Если знать, как проверить катушку зажигания мультиметром, можно своевременно выявить возможные проблемы, характерные для данного устройства. При помощи грамотно проведённой диагностики можно обнаружить пропуск такта воспламенения в одном из цилиндров двигателя и быстро устранить проблему.

Читать еще:  Как открыть капот ниссан альмера

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора. Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой подробно рассказывается о том, что такое бесконтактная система зажигания.https://motorsguide.ru/system/kak-otregulirovat-zazhiganie

Также советуем внимательно изучить статью нашего эксперта, в которой он рассказывает о том, как правильно выставить зажигание.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.
