Катушка зажигания ВАЗ 2114: замена и ремонт своими руками

На самом деле, катушка зажигания на 8 клапанном ВАЗ 2114 — это не совсем правильное название. Дело в том, что катушка стоит на карбюраторных автомобилях, а на «четырнадцатой» используется именно модуль. Вне зависимости от того, как вы будете называть данный элемент, понимается под ним один и тот же агрегат. И он периодически выходит из строя, что влечет за собой необходимость ремонта.

Функции и задачи

Модуль подает через ПВН высокое напряжение на свечи зажигания. ПВН — это провода высокого напряжения. Перед полноценной сменой модуля убедитесь, что не требуется замена высоковольтных проводов на автомобиле ВАЗ 2114. Иначе вы зря потратите деньги.

При работе модуля, ток подается на свечу. Их, как известно, в автомобиле две. Если на одну подается рабочая искра, то на вторую — холостая. Рабочий заряд предназначен для 1 и 4 цилиндра, а холостой — для 2 и 3. Подобная схема позволяет искре оказаться в необходимом цилиндре во время совершения соответствующего такта двигателя.

Признаки поломки

Неисправность катушки зажигания, а точнее модуля, можно определить по нескольким характерным признакам:

  • При ускорениях автомобиль словно проваливается, наблюдается резкая непродолжительная потеря мощности;
  • Падает общий уровень мощности двигателя;
  • Нестабильность поведения машины при холостом ходу;
  • Мотор троит, что свидетельствует о поломке цилиндров.

Перед тем, как приступить к ремонту модуля, убедитесь, что не требуется замена свечей на ВАЗ 2114. Возможно, они утратили свою эффективность, контакты засорились или просто жизненный цикл этого компонента подошел к концу.

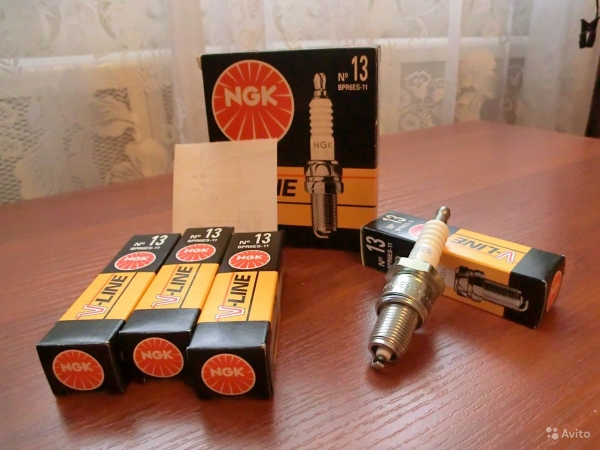

Свечи

Качественные свечи на автомобиле ВАЗ 2114 с инжекторным 8 клапанным мотором стоят не дорого, потому серьезные финансовые потери вы не ощутите. Зато система зажигания и двигатель будут работать эффективнее.

Коды ошибок

При диагностике автомобиля на станции технического обслуживания или при наличии у вас соответствующего оборудования, можно определить некоторые неисправности модуля зажигания.

Есть несколько кодов, которые будут для вас очень полезны:

  • Если произошел обрыв катушки 1 и 4 цилиндров, прибор выдаст ошибку Р0351 ;
  • Если обрыв на 2 и 3 цилиндрах, код ошибки будет Р0352 ;
  • Код Р3000-3004 свидетельствует о многочисленных пропусках зажигания.

Не лишним будет полноценно проверить модуль зажигания. Самая простая диагностика включает в себя измерение мультиметром сопротивления между проводками 1 и 4 и 2 и 3 цилиндров. Предварительно переведите устройство в режим омметра . Если показатель составил 5,5 единиц , тогда с вашим модулем все хорошо.

Хотя есть еще три способа проверки:

  1. Проверьте колодку проводов. Отключите ее и проверьте вольтметром. Щуп направляется на контакт А, а второй — на массу двигателя. Заведите мотор, и проверьте показатели. Хороший показатель — это около 12В. Если напряжение отсутствует, катушка может оказаться неисправной.
  2. Изучите состояние высоковольтных проводов омметром. При неправильной установке высоковольтников модуль попросту сгорит.
  3. Подергайте немного колодку с проводами, постучите по ней. Контакты при этом пропадать не должны. Если происходит наоборот, это говорит о плохих контактах, которые способны полностью оборваться в с самый неподходящий момент в самое ближайшее время.
Читать еще:  Коды ошибок газ 3309

Замена модуля

Замена — это достаточно распространенное решение проблемы неисправного модуля зажигания. Выполняется процедура следующим образом:

  • Найдите модуль зажигания. Если что, от свечей к нему идут провода высокого напряжения. Не ошибетесь;
  • С аккумулятора снимите минусовую клемму;
  • Отключите колодку с проводками от модуля зажигания;
  • Отключите высоковольтники;
  • Демонтируйте модуль и извлеките его;
  • Поставьте на место старого устройства новую катушку, точнее модуль, и выполните сборку в обратной последовательности;
  • Убедительная просьба не перепутать расположение проводов высокого напряжения на модуле, иначе придется покупать новый компонент;
  • Не лишним будет в целях профилактики заменить и старые провода. Особенно, если на кончиках свечей и на самих проводках имеются желтые полосы. Это яркое свидетельство того, что элементы подлежат обязательной замене.

Демонстрация замены на примере ВАЗ 2112

Ремонт

Если вы не хотите полностью менять модуль, его можно попробовать вернуть к жизни путем ремонта. Задача не слишком сложная, потому выполнить ее самостоятельно более чем реально.

  1. Вооружитесь торцевыми ключами на 17, 13 и 10 миллиметров, отверткой, паяльником, флюсом на алюминий, лаком для ногтей, многожильными проводами и шестигранным ключом на 5.
  2. Наиболее слабое место модуля зажигания — контакты.
  3. Заведите автомобиль, подергайте контакты. Это позволит определить, действительно ли проблема кроется в плохих соединениях.
  4. Заглушите мотор, извлеките модуль. Как это делается, мы рассказали вам в предыдущем разделе.
  5. Откройте модуль, просто поддев корпус плоской отверткой.
  6. Внутри располагается плата с силиконовой пленкой. Зачистите ее.
  7. Уберите алюминий от контактов ВВ.
  8. Теперь наступает наиболее тяжелый этап — работа с паяльником. Задача состоит в том, чтобы припаять новые проводки к месту, где только что вы удалили стары.
  9. Очистите поверхности от налета, поставьте плату на плиту и прогрейте до 200 градусов примерно. Определить нужный уровень нагрева можно по небольшому запаху.
  10. Начинайте пайку. Концы проводков соединяют с модулем.
  11. Полученные новые контакты обработайте обычным бесцветным лаком для ногтей.
  12. Соберите модуль в обратной последовательности, включите зажигание.
  13. Если все работает хорошо, вооружайтесь герметиком и клейте все максимально прочно.
  14. Если вышел из строя транзистор или коммутатор, чинить их будет невозможно. Данные элементы подлежат только полноценной замене. Но не переживайте, поскольку их цена составляет примерно 200-300 рублей. То есть покупка новых элементов обойдется в общей сложности в 500 рублей максимум.

Но опять же, все зависит еще и от используемого двигателя. Если для 1,5-литрового старого мотора используют конкретно модуль, то на двигателях 1,5 и 1,6 литра новой генерации устанавливают катушки.

Модули и катушки зажигания ВАЗ 2108-21099

В этой группе товаров представлены модули и катушки зажигания для автомобилей Лада Самара (ВАЗ 2108, 2109, 21099).

Модуль зажигания – это элемент, который предназначен для получения тока и передачи его через высоковольтные провода на свечи. Модули бывают двух видов 2112-3705010 и 2111-3705010, но они не взаимозаменяемы, так как устанавливаются на разные системы зажигания. Также есть раздельные катушки зажигания, по одной на каждый цилиндр, устанавливаются на свечу зажигания без высоковольтных проводов 2112-3706010.

Читать еще:  Где находятся предохранители на лифан солано

Катушка зажигания нужна для получения искры зажигания и воспламенения топливно-воздушной смеси.

  • 2112-3705010 на автомобилях восьми и шестнадцати клапанных с объёмом двигателя 1.5;
  • 2111-3705010 на автомобилях восьми клапанных с объёмом двигателя 1.6;
  • 2112-3706010 на автомобилях шестнадцати клапанных с объемом 1.4, 1.6.

Какие признаки неисправного модуля зажигания?

  • провалы тяги на разгоне;
  • на комбинации приборов загорается «check engine»;
  • неравномерная работа двигателя на холостых оборотах «плавают»;
  • двигатель «троит», не работает одна из пар цилиндров (это слышно).

Но в отличие от модуля, при неисправности катушки, в след за ней из строя может выйти и контроллер.

Как проверяется исправность модуля зажигания ВАЗ?

По-нашему мнению самый действенный способ – это перекрестная замена. То есть демонтируем Ваш модуль зажигания и заменяем его на заведомо исправный. Если после замены двигатель начнет работать нормально, можно утверждать, что проблема была в модуле.

Также, конечно, существуют и другие способы проверки, но они более хлопотные, а так же будет необходимо наличие лампочки и мультитестера.

При помощи этих приспособлений можно проверить сопротивление между парными выводами вторичной обмотки. Порядок действий таков: переводите тестер в состояние оммометра, устанавливаете щупы на выводы к 1-ому и 4-ому цилиндрам. После проделать то же со 2-ым и 3-им цилиндром и сравнить показания, если они разошлись более чем на что Ом — признак неисправности «вторички», а это значит, что модуль не исправен и его нужно менять.

Существует еще 1 метод провести проверку. Переводим мультитестер в состояние вольтметра. В этом случае, мы проверяем жгут проводов, к которой присоединяется модуль. Отсоединяем данную колодку от модуля и устанавливаем на нее чек-щуп вольтметра, затем другой щуп устанавливаем на массу мотора. Ах, да, забыли сказать. Еще Вам понадобится помощник, который станет запускать двигатель, или крутанет стартер. Сами в это время смотрим значения на мониторе. Напряжение должно быть в районе 12 Вольт. То же проделайте со вторым контактом.

Бывает такая проблема, что напряжения нет вовсе. В такой ситуации необходимо провести проверку предохранителя, но так же проблема может заключаться в разрыве проводов и износе в связи с коррозией и нарушении контактов.

Можно ли проверить без мультитестера? Такой способ есть. Берем лампу контроля на двенадцать вольт и подсоединяем один ее контакт на колодку А, а второй на массу. Далее дело за вышеупомянутым помощником, который должен крутануть стартер. А сами наблюдайте, лампочка должна моргать. То же самое повторить с контактом В.

Так что не трудно понять как важен для транспортного средства модуль зажигания ВАЗ, который без преувеличения можно считать сердцем двигательной системы.
