Схемы обмоток одно- и двухфазных двигателей

Двигатели с пусковой обмоткой

Сдвиг фаз токов главной (рабочей) и пусковой обмоток достигается изменением сопротивления пусковой обмотки путем последовательного включения с ней так называемого пускового элемента ( рис. 2.25в ) — конденсатора или резистора (чаще всего используют более дешевый — резистор).
Пусковые обмотки, как правило, отличаются от рабочих и по числу витков, и по числу катушек, и сечением провода. Они обычно занимают ⅓ всех пазов статора. В оставшихся ⅔ пазов располагается рабочая обмотка.

Рис. 2.28 . Схема однослойной концентрической обмотки однофазного двигателя с пусковой фазой с z = 24, 2 р = 4; С1—С2 — главная фаза, В1—В2 — пусковая фаза

Чтобы избежать установки резисторов, которые должны быть рассчитаны на полный пусковой ток, во многих однофазных двигателях пусковую обмотку выполняют с повышенным сопротивлением пусковой фазы. Для этой цели пусковую обмотку наматывают из провода меньшего сечения, чем рабочую, или выполняют ее с частично бифилярной намоткой. При этом длина провода возрастает, ее активное сопротивление увеличивается, а индуктивное сопротивление и МДС остаются такими же, как и без бифилярных витков.

Чтобы образовались бифилярные витки , катушку пусковой обмотки выполняют из двух секций со встречным направлением намотки ( рис. 2.29 ). Одна секция, направление намотки которой совпадает с нужной для пуска машины полярностью, называется основной, а секция со встречной намоткой — бифилярной. Последняя имеет всегда меньше витков, чем основная.

Рис. 2.29 . Образование бифилярных витков

На схемах обмоток катушки, имеющие частично бифилярную намотку, обозначаются петлей ( рис. 2.30 а ). На рис. 2.30 б показана схема обмотки с пусковой фазой, имеющей частично бифилярную намотку. Главная обмотка выполнена концентрическими катушками вразвалку. Петли у катушек пусковой фазы указывают на то, что катушки выполнены с частично бифилярной намоткой.

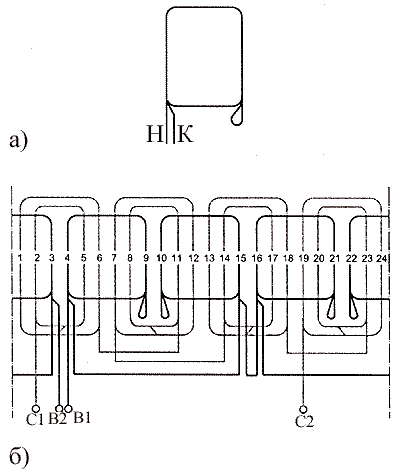

Рис. 2.30 . Схема обмотки с катушками, имеющими бифилярные витки: а — изображение катушек с бифилярными витками на схеме обмотки, б — схема обмотки с z = 24, 2 р = 4

В обмотке с бифилярными катушками надо учитывать, что в каждой катушке вспомогательной фазы часть витков намотана встречно. Это уменьшает число эффективных проводников в пазу, нейтрализуя действие такого же количества витков, намотанных в основном направлении, поэтому для нахождения числа эффективных витков в катушке (эффективных проводников в пазу) надо из общего числа вычесть удвоенное число встречно намотанных витков. Если, например, в пазу лежит катушка, в которой всего 81 виток, из них встречно намотаны 22, то число эффективных проводников в пазу будет: 81-2∙22 = 37.

Для определения числа встречно намотанных витков при известных общем числе проводников в пазу и числе эффективных проводников в пазу надо произвести обратное действие, т. е. из общего числа вычесть число эффективных проводников и полученный результат разделить на два. При общем числе проводников 81 и числе эффективных 37 число встречно намотанных витков должно быть: (81-37)/2 = 22.

Бифилярную катушку можно получить, если уложить в одни и те же пазы две секции катушки, одна из которых поворачивается на 180° вокруг оси параллельной пазам. Правая и левая стороны повернутой секции при этом меняются местами.

Пусковая обмотка однофазных двигателей рассчитана только на кратковременную работу — на время пуска двигателя. Ее необходимо отключать от сети сразу же, как только двигатель разгонится, иначе она перегреется, и двигатель выйдет из строя. Такие двигатели применяются, например, для привода компрессоров во всех бытовых холодильниках, привода стиральных машин и т. д. Пускозащитное реле, установленное на холодильниках и стиральных машинах, включает обе обмотки-двигателя, а после его разгона отключает пусковую обмотку. Двигатель работает с одной включенной рабочей обмоткой.

Свободная энергия — насколько это реально?

Судя по обилию видеороликов и комментариев к ним на ютубе, тема так называемой «Свободной энергии» многим уже набила оскомину и продолжает будоражить умы. Что совсем неудивительно, ведь стремление к познанию нового является для разумного человека вполне естественным. Однако далеко не каждый человек, увидев впервые что-то необычное и новое, оказывается в состоянии правильно истолковать увиденное. По этой причине многие сразу начинают клеймить изобретателей-новаторов, называя их обманщиками, шарлатанами, мошенниками. Но стоит ли судить так однозначно? Давайте поразмыслим над этим.

Первый закон термодинамики невозможно нарушить

Первый закон термодинамики сообщает нам, что энергия не может быть создана или уничтожена, она может только переходить из одного вида в другой. Это значит, что если устройства «Свободной энергии», в том виде, в каком они представлены на ютубе, реальны, то они попросту преобразуют энергию каких-то необычных внешних источников. На Земле этими источниками могут быть: гравитационное поле Земли, магнитное поле Земли, электрическое поле Земли и заряд молекул воздуха (статическое электричество), сила Архимеда, наконец.

Поскольку прямого подключения к окружающей среде проводом, словно к батарейке, осуществить нельзя, то речь может идти об индукции (электростатической, магнитной) или о гравитационном взаимодействии, которые используются в устройствах для передачи энергии к потребителю.

Про способ извлечения энергии из гравитации на основе теории маятника рассказано здесь: Использование энергии гравитации — как это возможно

От неустойчивого равновесия — к движению

Если между источником энергии и ее приемником нет разности потенциалов (температурных, гравитационных, электрических или магнитных), то никакого взаимодействия быть в принципе не может, ибо нет причин для взаимодействия когда объекты пребывают в устойчивом равновесии друг с другом. Значит, если взаимодействие все же происходит, то проявление разности потенциалов начинает иметь место, когда устройство «свободной энергии» включено.

В таком случае устройству во время своей работы достаточно всего лишь нарушить некий баланс по отношению к объектам вокруг него, и тогда взаимодействие начнется. Можно сказать, что устройство выступает неким своеобразным катализатором, запускающим процесс движения в системе, которая пребывала до этого в неустойчивом равновесии. Стоило чуть-чуть подтолкнуть, и процесс пошел…

Немного усилили напряженность электрического поля в определенной области пространства — и движение ионов в одном из направлений резко стало превалировать. Подтолкнули кирпич, лежащий на краю крыши дома — и он полетел вниз, преобразовывая потенциальную энергию в кинетическую, которая без инициирующего толчка так и осталась бы потенциальной. Усилили напряженность магнитного поля в определенном месте — множество «магнитиков» повернулись куда нужно. И так далее. В этих трех примерах мы можем наблюдать «инициирующее действие» на внешний объект, энергию которого логично называть в контексте данной статьи «Свободной энергией».

Резонанс, резонанс, резонанс

Получается, что когда речь заходит о явлении резонанса, то резонанс выступает не более чем инструментом, режимом эффективной работы с наименьшим сопротивлением системы. Осциллятор с оптимальной периодичностью выводит носитель «свободной энергии» из равновесия, циклически запуская процессы. Таким образом, в резонансе как таковом, нет ничего волшебного.

Примеры «свободной энергии» в повседневной жизни

Компрессор холодильника не совершает работы по охлаждению продуктов, он только инициирует перенос тепловой энергии от продуктов в камере на заднюю стенку холодильника. Подобным образом работает комнатный кондиционер или тепловой насос.

Бензиновый двигатель внутреннего сгорания не является источником энергии сгорания топлива, он только создает условия, чтобы это сгорание произошло, а энергия добывается из химической реакции, которая инициируется системой зажигания. И хотя сначала двигатель запускается электрическим стартером, мы никогда не скажем, что стартер приводит автомобиль в движение.

Солнечная батарея не вырабатывает энергию, она преобразует энергию фотонов солнечного излучения, которое попадает на фотоэлементы, если батарею правильно сориентировать. Инициатором можно считать трекер — электромеханическое устройство, поворачивающее солнечную батарею вслед за движением Солнца. Мы никогда не скажем, что трекер является источником энергии солнечной панели.

В комментариях Вы можете привести и свои примеры, где еще энергия источника служит для запуска более мощного процесса извлечения или переноса энергии.

Бифилярная катушка как двигатель

Опыты с бифилярной катушкой

На одной конференции в и-нете сообщалось о воздействии на сознание и подсознание бифилярных катушек, используемых в качестве излучателей. Собрал установку с биф.катушкой , всего было 8 витков медной 5мм. трубки с пропущенным в нее многожильным проводом в изоляции сечением 2 мм. Подключил
катушку к усилителю с выходной мощностью 20 Ватт через два 20 Ват. резистора 2,2 Ом каждый. Катушка была намотана на керамической трубе от радиатора, в нее вставлялись сердечники из 2-х дюймовых водопроводных труб разной длины, различной толщины стенок , в качестве наполнителя использовался песок, гранитная крошка и мрамор. Усилитель использовался из набора «Мастер Кит» , два 2N3055 на выходе, максимальная выходная мощность 60 Ватт.

Генератор низкой частоты промышленный, работал от 10 Гц и выше.
Насчет каких-либо явных биоэффектов вопрос спорный, поскольку в бифилярной катушке
с таким количеством витков амплитуда напряжения и сила тока ничтожно малы,
вся мощность рассеивается на резисторах 2,2 Ом, коих в схеме два(иначе
сгорит усилитель). На частотах от 1 кГц слышен звук от сердечника(трубы), т.е
катушка и сердечник образуют простейший динамик. На некоторых частотах
в отрезке трубы наступает акустический резонанс, звук становится сильнее.
При наполнении песком резонанса не наблюдается, с гранитной крошкой и кусками
мрамора резонансы другие, чем без наполнения и они менее выражены.

Рис.2
Чтобы повысить КПД системы , я подключил биф.катушку, оставшуюся от прежних
экспериментов. Ее длина 70 см., ширина 10 см., она намотана 2-мя проводами 0,8 мм. до заполнения каркаса. Что важно , ее сопротивление постоянному току составляет 5 Ом в биф. включении. При помещении в нее отрезка трубы , звук , исходящий от трубы (сердечника) стал намного громче .На торцах трубы я разместил 2 ферритовых магнита от динамиков (Рис.3). Если держать третий магнит от динамика в руке в положении притягивания, на частотах от 10 Гц ощущаются сильные пульсации (чем ниже частота, тем сильнее пульсации).

Рис.4
При уменьшении напряжения , подаваемого на усилитель до ничтожно малого ,

возникло спонтанное самовозбуждение системы. При подключении динамика к одной из половинок БК , звук напоминал довольно высокочастотное шипение с очень громкими щелчками частотой 2- 5 Гц. На телевизоре был канал СТС, который вещает в ДМВ диапазоне, на экране наблюдались довольно сильные помехи.
При поднесении руки к катушке частота понижалась до ультразвука, пальцы немного покалывало. При помещении пальца в центр кольцевого магнита , чувствовался нагрев тканей. Далее , я решил понять, что является причиной такого самовозбуждения. Отключил провод от НЧ генератора , возбуждение прекратилось.(еще раз повторю,напряжение на выходе генератора было ничтожно мало — ручка регулятора была на нуле!)
Подключил опять генератор, возбуждение появилось снова . Отключил клемму динамика
(динамик был подключен одним проводом к точке соединения оюмоток биф.кат.) — возбуждение прекратилось. Подключил — опять возобновилось. И тут я решил покачать магнит — возбуждение прекратилось.
После того,как я сдвинул магнит , достигнуть самовозбуждения не удалось. Потратив 2 часа, я посмотрел на торец трубки через лупу — он был обработан не очень хорошо, между магнитом и трубой был маленький острый заусенец ,на котором держался магнит,и который деформировался после того, как я потревожил магнит.
Видимо, в месте соприкосновения с заусенцем возник эффект, схожий с работой полупроводникового диода , только с участием магнитного поля самого магнита,аккустического эффекта в трубе,низкочастотного переменного поля самой биффилярной катушки и поля от магнита динамика, который находился в 10 см. от катушки.
Возможно, транзисторы выходного каскада усилителя работали в режиме качера Бовина.
Эффект в чем-то похож на работу одного устройства, размещенного мной на сайте, правда на английском еще 5 лет тому назад.
В 2000 году на сайте любителя FREE ENERGY и OVERUNITY француза Наудина была размещена схема устройства TEP COIL , которое импульсами обратки подзаряжало аккумулятор, питающий схему. Я ее немного доработал , разместив вокруг центральной катушки еще четыре , на торцах и по бокам устройства я разместил катушки, намотанные на ферритовых магнитах от динамиков. Устройство не работало
само на себя, но работало в импульсном режиме от энергии поля мощной средневолновой станции при длине антенны 2 метра и издавало громкие тикающие звуки с частотой 2-5 Гц, причем чем ниже была частота, тем громче был звук( то есть никаких батарей не требовалось) А транзисторы использовались 2N3055 , довольно мощные и с большой площадью полупроводникового перехода.

Позже был доработан блок питания усилителя , он стал выдавать 60 ватт на нагрузке 4 Ом., вместо генератора Г3-35 использовался генератор на основе звуковой карты компьютера , частотный диапазон

понизился до 0,1 Гц.

Эксперименты проводились с катушкой с Рис.2. В нее была вставлена 2″ труба, заполненная обрезками

железной проволоки до заполнения . С одной стороны трубы был вставлен редкоземельный магнит диаметром 3 см.

При включении усилителя на полную мощность на частотах от 6 до 8 Гц. ощущения были не из приятных.

На расстояние ближе 1 метра к установке никто не подходил. От 0,5 до 2,5 Гц. эффект был седативным,

т.е. клонило в сон. В соседней комнате в такт работе генератора были помехи на ЭЛТ мониторе и телевизоре — искажения геометрии растра.( 70 см. — 1,2 м. от установки через стену ).

Катушка индуктивности

Катушка индуктивности – элемент электрических цепей, способствующий накоплению энергии магнитного поля. С использованием изделий изготавливаются колебательные резонансные контуры. Катушка называется потому, что вокруг бобины-сердечника обматывается нить проволоки. Часто в радиотехнике элементы именуют индуктивностями. Подходит случаю, конструкции иной раз мало напоминают катушку.

История создания катушки индуктивности

Катушки индуктивности наматываются фиксированным числом проводов. Этот факт скрывают на уроках физики, избегая забивать ученикам мозги. Потом догадываются бедняги, пытаясь уловить смысл термина бифилярная обмотка двигателя. Нитей бывает больше, выделяют катушки индуктивности:

• трифилярные;
• тетрафилярные;
• пентафилярные.

Обычные катушки индуктивности называют унифилярными – нить проволоки одна. Сразу возникает справедливый вопрос – зачем конструкции? Изобретатель катушку индуктивности неизвестен. Ответы дают, виноват Тесла… Далеко от истины.

Один знаток Майл.ру – не исключено, админ ресурса – ответил: отцом катушек индуктивности является Майкл Фарадей, якобы, открыл магнитную индукцию (согласно англоязычной страничке Википедии). Напрашивается вывод, историковед не владеет вопросом. Главная причина критики “Ответов” Майл – некомпетентность. Фарадей открыл индукцию, применив тороидальный трансформатор с двумя изолированными обмотками. Намного сложнее конструкция, нежели катушка, явление заключалось сопровождалось выходом скачка тока при изменении магнитного поля сердечника.

Произошло описанное в 1831 году, первый электромагнит сконструирован малоизвестным в России Уильямом Стердженом. Знаете, как выглядел прибор? Правильно – катушка индуктивности из 18 витков оголенной медной проволоки с хорошим лакированным ферромагнитным сердечником формы лошадиной подковы. При пропускании по обмотке тока железо в округе притягивалось устройством. Годом выхода первого электромагнита в свет историки считают 1824. Раньше, нежели Фарадей начал эксперименты.

Наставник Хампфри Дэви счел работу плагиатом. Ученик не решался продолжить, конфликтовать открыто. Получилось, в 1829 году безвременно Хампфри Дэви ушел из жизни, благодаря чему Майкл Фарадей возобновил работу. Не потому считаем неверными скудные сведения рунета по рассматриваемому вопросу. Вторая причина кроется в гальванометрах: первый сконструирован 16 сентября 1820 года Иоганном Швейггером. Годом позже великий Ампер усовершенствовал прибор, угадайте, что входило в состав новинки? Правильно – катушка индуктивности, составленная несколькими витками проволоки.

В 1826 году Феликс Савари разряжал лейденскую банку через несколько витков проволоки, обмотанной вокруг стальной иглы. Наблюдая остаточную намагниченность металла. Фактически Савари создал первый колебательный контур, правильно сделав выводы о происходящих процессах.

Майкл Фарадей бессилен стать изобретателем индуктивности. Скорее ученый работал в этом направлении, вел некоторые исследования, получил новый закон касательно электромагнетизма. В результате вопрос об изобретателе катушки индуктивности оставляем открытым. Рискнем предположить, у субъекта темы два отца:

Лаплас и Швейггер

1. Лаплас на основе доклада Эрстеда высказал предположение: действие тока на магнитную стрелку можно усилить, изогнув провод.
2. Швейггер реализовал услышанное на практике, создав первый в мире гальванометр, использовав доклады Ампера о зависимости угла отклонения стрелки от силы тока.

Конструкция катушки индуктивности

Вокруг прямолинейного проводника с постоянным током создается круговое магнитное поле. Линии напряженности напоминают спираль. Некто догадался свернуть провод кольцом, чтобы вклад элементарных сегментов сложился в центре. В результате внутри конструкции магнитное поле намного выше, нежели снаружи. Линии визуально наблюдаем на железных опилках. На Ютуб множество роликов, где через индуктивность пропускают ток, демонстрируя упорядоченную ориентацию металлической пыли в момент замыкания контактов. Конструкция способна запасать впрок магнитное поле подобно конденсатору, накапливающему заряд. Катушками называют только индуктивности, содержащие намотку лакированного провода. В микрополосковой технологии напыляемые для запасания магнитного поля элементы логично именовать индуктивностями.

Если в катушке, совсем как в той, что используют швеи, несколько витков провода расположить один за другим бок о бок так, чтобы ось была общей, линии напряженности магнитного поля суммируются. Простейшая индуктивность, способная накапливать энергию магнитного поля. При резком пропадании напряжения образуется явление обратной-ЭДС широко известное технике. Выступает причиной искрения коллекторных двигателей. Используется лакированный (с лаковой изоляцией) медный провод нужного сечения. Количество витков, форма сердечника определяются предварительно расчетами или по имеющемуся образцу.

Противо-ЭДС является паразитной, для гашения последовательно с катушкой включают емкость размером побольше, пытаясь занизить суммарное реактивное сопротивление. В импеданс индуктивности входят с положительным знаком, емкости – с отрицательным. Тесла изобрел катушку, взял патент. Но конструкция представляла собой плоскую спираль (лабиринт) с двойной намоткой. Ученый показал, индуктивность одновременно характеризуется значительным емкостным сопротивлением, при исчезновении напряжения явления обратной ЭДС никак не проявляет себя.

Бифилярные катушки сегодня широко используются. Что касается обратной ЭДС, служит причиной розжига разрядных ламп (дневного света). Вернемся к конструкции. В первом электромагните проволока оголенная, современные катушки индуктивности наматываются лакированным. Тонкая изоляция при необходимости может быть легко снята (например, токсичной муравьиной кислотой), в исходном состоянии надежно защищает конструкцию против короткого замыкания.

Внутри катушки находится сердечник из ферромагнитного материала. Форма не важна, сечение лучше брать круглым. На высоких частотах магнитный поток (см. Преобразователь напряжения) выходит на поверхность сердечника, смысл применения ферромагнитных сплавов пропадает, иногда используется латунь (даже композитные материалы, диэлектрики). Снижает индуктивность, на высоких частотах запасаемая за период мощность невелика. Трюк проходит. У многих возникает вопрос – зачем нужен сердечник?

Сердечник катушки индуктивности выступает опорой, долговечным каркасом, усиливая магнитное поле. Индукция связана с напряженностью поля через постоянную магнитной проницаемости среды. У ферромагнитных материалов параметр поистине велик. В тысячи раз больше, нежели воздуха, большинства металлов. С ростом частоты необходимость в сердечнике снижается, возникают некоторые негативные эффекты, два из которых особенно важны:

Линии магнитного поля, сформированные опилками

1. Переменное магнитное поле наводит вихревые токи, посредством которых функционируют индукционные плитки. Результат представите сами: какой нагрев сердечника вызовет. Сердечники силовых трансформаторов собираются из специальной электротехнической стали с высоким сопротивлением, разбиваются тонкими листами, изолированными взаимно слоем лака. Шихтование позволит сильно снизить влияние вихревых токов.
2. Второй эффект называется перемагничиванием. Отнимает энергию поля, вызывает нагрев материала. Явление характерно для ферромагнитных материалов, устраняется использованием латуни.

В микрополосковой технологии предусмотрено исполнение индуктивностей в виде плоских спиралей: проводящий материал через трафарет напыляется на подложку (возможный метод). Напоминает конструкцию Николы Тесла. Номинал катушка индуктивности имеет весьма малый, иного не надо на частотах СВЧ. Расчет ведется по специальным справочникам, хотя пользуются преимущественно инженеры-конструкторы.

Для намотки индуктивности изготавливают специальные приспособления, напоминающие катушку спиннинга. На ось одевается сердечник с ограничителем по бокам, вращая ручку, мастер внимательно считает количество оборотов, отмеряет нужную длину. Медленно, по способу челнока рука двигается влево-вправо, витки ровно ложатся последовательно.

Зачем нужны бифилярные катушки индуктивности

Иногда катушка наматывается в две и более проволочных нитей. Тесла конструкцию применял для увеличения емкостных качеств. В результате становилось возможным экономить материалы – говорили выше. Что касается состояния на современном этапе развития технологий, причиной создания бифилярных катушек может быть следующее:

Бифилярные катушки индуктивности

1. Одна обмотка заземляется. Устраняет паразитную противо-ЭДС, вызывающую искрение, некоторые другие негативные эффекты. Когда резко пропадает напряжение, магнитное поле по большей части наводит тока в заземленной обмотке, поскольку активное сопротивление цепи наименьшее. Эффект противо-ЭДС гасится. В импульсных реле вспомогательная обмотка закорачивается. Энергия поля невелика, рассеивается активным сопротивлении меди в виде тепла.
2. Идеи Тесла не забыты. Часто в виде бифилярных катушек изготавливаются резисторы малого номинала. Сопротивления часто имеют схожее строение. Например, известные МЛТ, лента навивается на керамическое основание. Суть затеи повысить емкостное сопротивление, компенсируя индуктивность. Импеданс резистора обращается в чисто активный. Смысл мероприятия велик при работе на переменном токе. В цепях постоянного мнимая часть импеданса (реактивное сопротивление) роли не играет.
3. В импульсных блоках питания напряжение одной полярности, меняется по амплитуде. Позволит бифилярный трансформатор защитить от явления паразитной противо-ЭДС, спасает ключевой транзистор от пробоя. Дополнительная обмотка заземляется через диод, в обычном режиме не влияет на работу устройства. Противо-ЭДС имеет обратное направление. В результате p-n-переход открывается, разница потенциалов ограничивается прямым падением напряжения. Для кремниевых полупроводниковых диодов значение составляет 0,5 В. Понятно, напряжение не может пробить ключевой транзистор практически любого типа.
4. Идеи Тесла используются при создании вечных двигателей (в литературе: СЕ – сверхъединичных устройств, с КПД выше 1). Используется возможность устранения реактивного сопротивления для идеализации процесса работы.

Параметры катушек индуктивности

Главной характеристикой катушек называют индуктивность. Физическая величина, в СИ измеряемая Гн (генри), характеризующая величину мнимой составляющей сопротивления конструкции. Параметр показывает, как много магнитного поля запасет катушка. Для простоты энергию за период считают пропорциональной произведению LI2, где L – индуктивность, I – протекающий в системе ток.

Формула расчета индуктивности

Теоретический расчет главного параметра катушек сильно определен конструкцией. Выпускаются специальные методические пособия, формула (см. рисунок: S – площадь сечения намотки, l – длина катушки, N – количество витков проволоки, в формуле – магнитная постоянная и магнитная проницаемость сердечника), приведенная на картинке, частный вариант. Когда индуктивность напоминает катушку. Имеются специальные программы для персонального компьютера, упрощающие процесс.

К вторичным параметрам катушек индуктивности относят:

• Добротность. Характеризует потери на активном сопротивлении.
• Собственная индуктивность (см. выше).
• Температурная стабильность параметров.
