Роторный двигатель: принцип работы

Как работает роторный двигатель. Роторный двигатель изобретен и разработан доктором Феликсом Ванкелем и иногда называется двигатель Ванкеля или роторный двигатель Ванкеля.

Роторный двигатель, как и традиционный поршневой, является двигателем внутреннего сгорания, но работает он совершенно иначе. В поршневом двигателе, в одном и том же объеме пространства (в цилиндре) попеременно происходят четыре различные работы — впуск, сжатие, сгорание и выпуск (такты).

Роторный двигатель делает эти четыре такта в одном и том же объеме(камере), но каждый из этих тактов происходит в своей отдельной части этой камеры. Как будто для каждого цикла используется отдельный цилиндр, а поршень перемещается от одного цилиндра к другому.
Принцип работы роторного двигателя.

Как и поршневой, роторный двигатель использует давление которое создается при сжигании смеси воздуха и топлива. В поршневых двигателях, это давление создается в цилиндрах, и двигает поршни вперед и назад. Шатуны и коленчатый вал преобразуют возвратно-поступательные движения поршня во вращательное движение, которое может быть использовано для вращения колес автомобиля.

В роторном двигателе, давление сгорания содержится в камере, образованной частью объема камеры закрытой стороной треугольного ротора, который используется в данном случае вместо поршней.
Ротор и корпус роторного двигателя от Mazda RX-7: Эти детали заменяют поршни, цилиндры, клапаны, шатуны и распредвалы в поршневых двигателях.

Ротор и корпус роторного двигателя от Mazda RX-7: Эти детали заменяют поршни, цилиндры, клапаны, шатуны и распредвалы в поршневых двигателях.

Ротор соединен со стенками камеры каждой из трех своих вершин, создавая три отдельных объема газа. Ротор вращается, и каждый из этих объемов попеременно расширяется и сжимается. Цепная реакция всасывает воздух и топливо в рабочую камеру, сжимает смесь, она расширяясь делает полезную работу, затем выхлопные газы выталкиваются, новая порция воздуха и топлива всасывается, и так далее.

Мы заглянем внутрь роторного двигателя, чтобы познакомится с его устройством, но сначала давайте взглянем на новые модели автомобилей с роторным двигателем.

Mazda стала пионером в массовом производстве автомобилей, использующих роторные двигатели. Спорткар RX-7, который поступил в продажу в 1978 году, был, пожалуй, наиболее успешным автомобилем с роторным двигателем. Но ему предшествовал целый ряд автомобилей, грузовиков и даже автобусов с роторной силовой установкой, начиная с Cosmo Sport выпуска 1967 года.

Однако RX-7 не продается с 1995 года, но идея роторного двигателя не умерла. Mazda RX-8, последний спорткар от Mazda, имеет у себя под капотом новейший роторный двигатель под названием RENESIS. Названный лучшим двигателем 2003 года, этот атмосферный двух-роторный двигатель производит около 250 лошадиных сил.

Строение роторного двигателя.

Роторный двигатель имеет систему зажигания и систему впрыска топлива, весьма похожие на те, что установлены на поршневых двигателях. Однако, если вы никогда не видели внутренности роторного двигателя, то будьте готовы удивиться, потому что вы не увидите ничего знакомого.

Ротор имеет три выпуклых стороны, каждая из которых действует как поршень.
Каждая сторона ротора имеет углубление в ней, что повышает скорость вращения ротора в целом, предоставляя больше пространства для топливо-воздушной смеси.

На вершине каждой грани находится по металлической пластине, которые и формируют камеры, в которых происходят такты двигателя. Два металлических кольца на каждой стороне ротора формируют стенки этих камер. В середине ротора находится круг, в котором имеется множество зубьев. Они соединены с приводом, который крепится к выходному валу. Это соединение определяет путь и направление, по которому ротор движется внутри камеры.

Камера двигателя приблизительно овальной формы (но если быть точным — это Эпитрохоида, которая в свою очередь представляет собой удлиненную или укороченную эпициклоиду, которая является плоской кривой, образуемой фиксированной точкой окружности, катящейся по другой окружности). Форма камеры разработана так, чтобы три вершины ротора всегда находились в контакте со стенкой камеры, образуя три закрытых объемах газа.

В каждой части камеры происходит один из четырех тактов:

Впуск
Сжатие
Сгорание
Выпуск
Отверстия для впуска и выпуска находятся в стенках камеры, и на них отсутствуют клапаны. Выхлопное отверстие соединено непосредственно с выхлопной трубой, а впускное напрямую подключено к газу.

Выходной вал имеет полукруглые выступы-кулачки, размещенные несимметрично относительно центра, что означает, что они смещены от осевой линии вала. Каждый ротор надевается на один из этих выступов. Выходной вал является аналогом коленчатого вала в поршневых двигателях. Каждый ротор движется внутри камеры и толкает свой кулачок.

Так как кулачки установлены несимметрично, сила с которой ротор на него давит, создает крутящий момент на выходном валу, заставляя его вращаться.
Теперь давайте посмотрим, как эти части взаимодействуют.

Строение роторного двигателя

Роторный двигатель состоит из слоев. Двухроторный двигателя состоят из пяти основных слоев, которые удерживаются вместе благодаря длинным болтам, расположенным по кругу. Охлаждающая жидкость протекает через все части конструкции.

Два крайних слоя закрыты и содержат подшипники для выходного вала. Они также запечатаны в основных разделах камеры, где содержатся роторы. Внутренняя поверхность этих частей очень гладкая и помогает роторам в работе. Отдел подачи топлива расположен на конце каждой из этих частей.

Следующий слой содержит в себе непосредственно сам ротор и выхлопную часть.

Центр состоит из двух камер подачи топлива, по одной для каждого ротора. Он также разделяет эти два ротора, поэтому его внешняя поверхность очень гладкая.

В центре каждого ротора крепится две большие шестерни, которые вращаются вокруг более маленьких шестерней и крепятся к корпусу двигателя. Это и является орбитой для вращения ротора.

Мощность роторного двигателя

Роторные двигатели используют четырехтактный цикл сгорания, как и в обычном поршневом. Но в роторном это происходит совсем по-другому.

Сердце роторного двигателя — это ротор. Он чем-то эквивалентен поршню в поршневом двигателе. Ротор установлен на большой округлом лепестке на выходном вале. Этот лепесток смещается от осевой линии вала и действует как заводная ручка на лебедку, давая ротору пространство для поворота выходного вала. Пока ротор вращается внутри корпуса, он толкает лепесток внутри жестких кругов, вращаясь 3 раза за каждый оборот ротора.
В то время как ротор вращается в корпусе, три отсека внутри изменяют свой размер. Изменение размера этих камер создает давление. Давайте пройдем по всем 4 отсекам двигателя.

Первая фаза начинается тогда, когда вершина ротора находится на уровне отсека подачи. В момент когда камера подачи открыта для основного отсека, объем этой камеры близок к минимуму. Как только ротор проходит мимо камеры подачи, объем камеры расширяется и вливает воздух/топливо в основной отсек. Как только ротор проходит камеру подачи, отсек становится полностью изолированным и начинается компрессия.

В то время как ротор продолжает свое движение по основному отсеку, пространство в отсеке становится меньше, смесь из воздуха/топлива сжимается. Как только ротор проходит отсек со свечами зажигания, объем камеры снова сводится к минимуму. В это время происходит возгорание смеси.

Большинство роторных двигателей имеет две свечи зажигания. Камера возгорания достаточно длинная, поэтому одной свечи будет недостаточно. Как только свечи воспламеняет топливно-воздушную смесь, давление в отсеке сильно увеличится, приводя ротор в движение. Давление в камере возгорания продолжает расти, заставляя ротор двигаться, а отсек расти в объеме. Газы от возгорания продолжают расширяться, перемещая ротор и создавая мощность, до того момента, пока ротор не пройдет выхлопной отсек.

После того, как ротор проходит выхлопной отсек, высокое давление газа сгорания свободно выходит в выхлопную трубу. Так как ротор продолжает движение, камера начинает сжиматься, выдавливая оставшиеся выхлопные газы в свободный отсек. К тому времени объем камеры опять падает к минимуму и цикл начинается сначала.

Разница и Проблемы

У роторного двигателя достаточно много различий с обычным поршневым двигателем.

Меньше движущихся частей

Роторный двигатель имеет намного меньше частей, чем скажем 4-ех цилиндровый поршневой движок. Двух роторный двигатель имеет три главные движущиеся части: два ротора и выходной вал. Даже самый простой 4-ех цилиндровый поршневой двигатель имеет как минимум 40 движущихся частей, включая поршни, шатуны, стержень, клапаны, рокеры, клапанные пружины, зубчатые ремни и коленчатый вал. Минимизация движущихся частей позволяет получить роторным двигателям более высокую надежность. Именно поэтому некоторые производители самолетов (к примеру Skycar) используют роторные двигатели вместо поршневых.

Все части в роторном двигателе непрерывно вращаются в одном направлении, в отличие от постоянно изменяющих направление поршней в обычном двигателе. Роторный движок использует сбалансированные крутящиеся противовесы, служащие для подавления любых вибраций. Подача мощности в роторном двигателе также более мягкая. Каждый цикл сгорания происходит за одни оборот ротора в 90 градусов, выходной вал прокручивается три раза на каждое прокручивание ротора, каждый цикл сгорания проходит за 270 градусов за которые проворачивается выходной вал. Это значит, что одно роторный двигатель вырабатывает мощность в три четверти . Если сравнивать с одно-цилиндровым поршневым двигателем, в котором сгорание происходит каждые 180 градусов каждого оборота, или только четверти оборота коленчатого вала.

В связи с тем, что роторы вращаются на одну треть вращения выходного вала, основные части двигателя вращаются медленней, чем части в обычном поршневом двигателе. Это также помогает и в надежности.

Самые главные проблемы при производстве роторных двигателей:

Достаточно сложно (но не невозможно) подстроиться под регламент выброса CO2 в окружающую среду, особенно в США.

Производство может стоить намного дороже, в большинстве случаев из-за небольшого серийного производства, по сравнению с поршневыми двигателями.

Они потребляют больше топлива, так как термодинамическое КПД поршневого двигателя снижается в длинной камере сгорания, а также благодаря низкой степени сжатия.

Принцип работы роторного двигателя внутреннего сгорания

• Принцип работы роторного двигателя внутреннего сгорания
• Что такое роторный двигатель
• Немного истории возникновения агрегата
• Конструкция роторного двигателя
• Принцип работы
• Плюсы и минусы

Концепция роторного двигателя весьма интересна. Такие крупнейшие концерны, как Mazda, Citroen, Mersedes-Benz и General Motors, выпускали автомобили с роторными двигателями, однако позднее от них отказались. В этой статье мы рассмотрим принцип работы роторного ДВС, а также преимущества и недостатки этой конструкции.

• Что такое роторный двигатель
• Немного истории возникновения агрегата
• Конструкция роторного двигателя
• Принцип работы
• Плюсы и минусы

Что такое роторный двигатель

Роторно-поршневой двигатель (РПД) — это класс тепловых двигателей, объединённых типом движения рабочего элемента, или ротора. В частном случае такого устройства можно выделить роторные двигатели внутреннего сгорания (роторные ДВС).

Такой тип двигателя не нуждается в элементах, которые преобразуют поступательные движения во вращательные. Соответственно, при работе роторного ДВС значительно меньше потерь, нежели поршневого, весь отсутствует промежуточное звено, такое как коленчатый вал.

На первый взгляд, этот агрегат отлично решает поставленную перед ним задачу и имеет более высокий КПД. Однако такая конструкция не получила большого распространения, и даже автомобильному концерну Mazda, который долго выпускал автомобили с таким типом двигателя, в частности модель RX-8, пришлось в конце концов отказаться от роторных систем.

Немного истории возникновения агрегата

Авторами роторно-поршневого ДВС являются Феликс Ванкель и Вальтер Фройде, создавшие его в 50-е годы ХХ века.

В этом тандеме Ванкель провёл исследования уплотнений вращающихся клапанов, а базовую схему и инженерную концепцию сформулировал Фройде. Сейчас роторный ДВС часто называют двигателем Ванкеля.

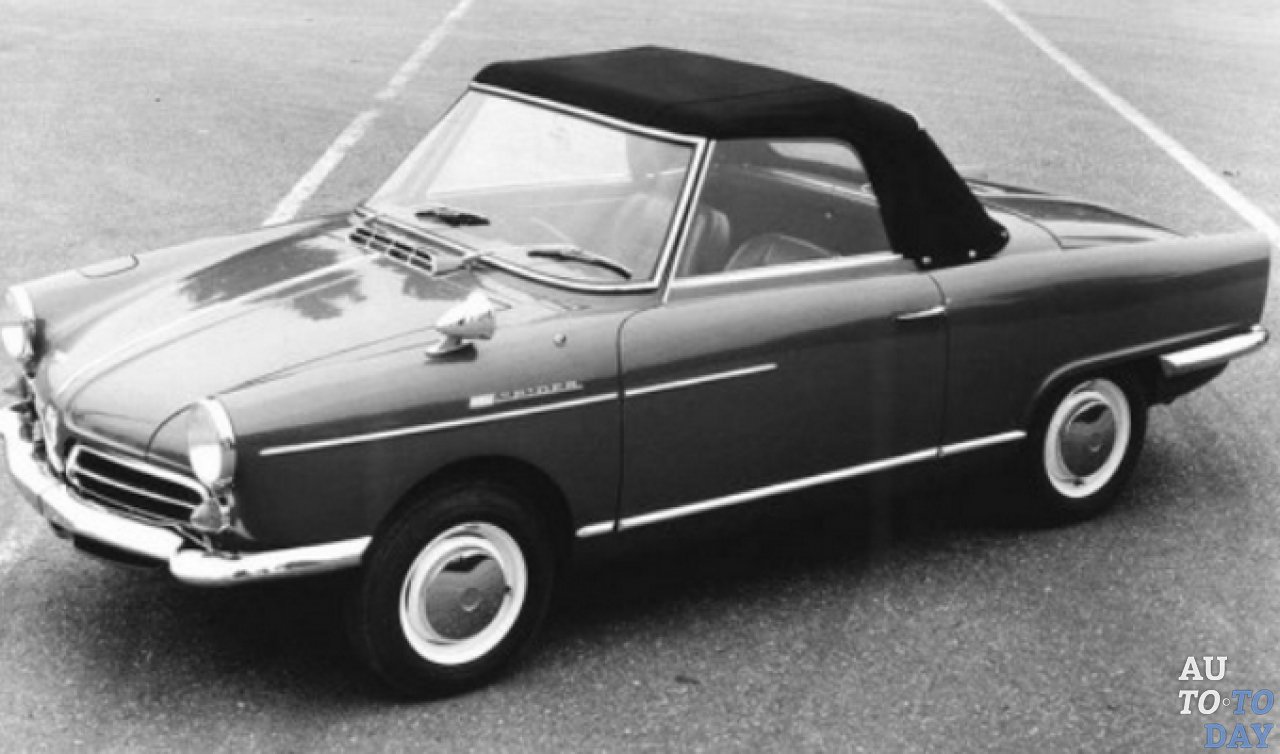

Впервые данная модель «сердца автомобиля» была испытана на NSU Spider, мощность мотора которого составила 57 лошадиных сил. При этом он легко разгонялся до скорости 150 км/ч. NSU Spider Первым массовым авто с роторной системой стал NSU Ro-80 — второй по счёту автомобиль во всей линейке компании. В отечественном автопроме данная модель двигателя использовалась на ВАЗ 21079, которая была служебной машиной, часто милицейской.

А самой массовой серией машин с роторным ДВС по праву считается Mazda RX (Rotor-eXperiment), которая производилась вплоть до середины 2012 года, хотя и сейчас ещё не до конца распроданы выпущенные автомобили.

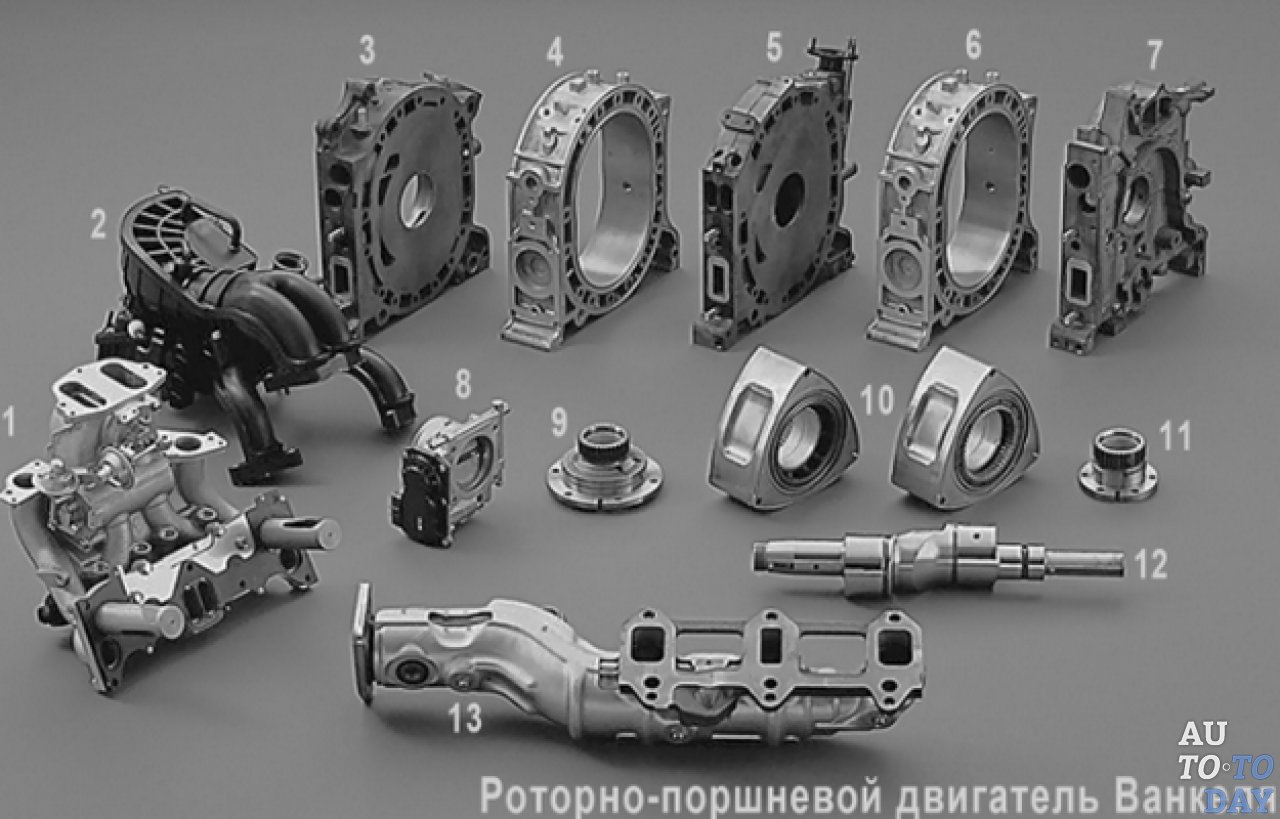

Конструкция роторного двигателя

Подвижный элемент этой конструкции устанавливается на валу и соединяется с шестерёнкой, которая соединена со статором и образует так называемую «неподвижную шестерню». Диаметр статора по размерам значительно меньше диаметра ротора, вращающегося вокруг шестерни вместе с зубчатым колесом.

Ротор имеет трёхгранную форму и движется по поверхности цилиндра. В процессе движения он поочерёдно закрывает объёмы камер при помощи уплотнений, находящихся в вершинах ротора. Во время работы конструкции не требуется специального газораспределения. 1 и 2 — части впускной системы двигателя; 3 — задняя часть корпуса двигателя; 4 и 6 — цилиндры (корпус ротора); 5 — средняя часть корпуса двигателя; 7 — передняя часть корпуса двигателя; 8 — корпус дроссельной заслонки; 9 и 11 — стационарные (неподвижные) шестерни на фланцах; 10 — ротор с внутренним зубчатым венцом в сборе; 12 — эксцентриковый вал роторов; 13 — приёмный выпускной коллектор. Благодаря действию давления газа и центробежных сил пластины, которые выполняют роль уплотнителя, прижимаются к внутренней поверхности устройства, и в результате происходит герметизация камеры.

Схема в итоге оказалась куда проще и компактнее, чем поршневые устройства, в том числе за счёт отсутствия картерного пространства, шатунов и коленвала. Чаще всего при изготовлении конструкции применяется соотношение радиуса шестерни к зубчатому колесу 2:3.

Принцип работы

Роторный двигатель не производит возвратно-поступательные движения, как обычный поршневой ДВС. Принцип работы основан на вращении поршня. В работе нет точек замирания, как у поршневого устройства, то есть он работает более плавно, без импульсов.

РПД использует избыточное давление, которое возникает в процессе сгорания смеси топлива и воздуха. С помощью шатуна и коленчатого вала приводится в движение поршень. Давление возникает в камерах, которые формируются самой конструкцией цилиндра и корпусом ротора, играющего роль поршня. Траектория работы ротора похожа на линию спирографа. Когда происходит соприкосновение вершин движущего элемента и стенок самого ДВС, создаются непроницаемые камеры сгорания.

Вращающийся ротор позволяет осуществлять следующие процессы:

• поступление воздушно-топливной смеси;
• её сжатие;
• воспламенение;
• выпуск выхлопа.

При поступлении воздуха в камеру одновременно впрыскивается топливо. При вращении ротора в этой камере смесь сжимается. Вращаясь, ротор перемещает камеру со смесью к свечам зажигания, после чего происходит воспламенение топлива и расширение.

На следующем повороте смесь выходит в выхлопную трубу, и процесс повторяется. Такой процесс работы ничем не отличается от работы четырёхтактного поршневого ДВС.

Видео: как работает роторный двигатель

Плюсы и минусы

К преимуществам роторного двигателя можно отнести:

• отсутствие пульсирующих импульсных нагрузок;
• КПД такого двигателя составляет 40 %, в отличие от 20 % поршневого ДВС;
• его мощность значительно выше, к тому же работает он намного тише, что позволяет использовать топливо с низким октановым числом;
• он сделан из гораздо меньшего количества металла, а значит, более лёгкий;
• конструкция содержит меньшее число агрегатов и узлов.

Недостатки:

1. Герметизация камеры сгорания и впуска-выпуска.
2. Для разработки нужны точные расчёты, ведь в при трении металл в результате нагрева расширяется. Точные расчёты позволяют сохранить компрессию и КПД.
3. В процессе работы такой двигатель имеет склонность к перегревам, чем и уступает поршневым ДВС.
4. Из-за конструкции самого устройства зоны нагрева распределены неравномерно, поскольку в камере сгорания температура выше, чем в камере впуска-выпуска. Следовательно, и цилиндр нагревается неравномерно. Для устранения такого дефекта конструкции необходимо в процессе производства цилиндра использовать различные материалы.
5. Износостойкость у данного типа значительно ниже, чем у поршневых ДВС, так как роторный работает на больших оборотах.
6. Из-за больших оборотов значительно увеличивается расход топлива и масла.
7. Поскольку в процессе работы роторного ДВС топливо не успевает полностью сгореть, выхлопные газы являются более токсичными, нежели у поршневого.
8. При использовании роторного двигателя нужно регулярно производить замену масла и чётко следить за выполнением этой процедуры.

Роторный двигатель хоть и не получил такого же распространения, как поршневой ДВС, однако тоже нашёл свою нишу в автомобильной промышленности.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

История двигателя Ванкеля / Итоги токийского автосалона

С равномерным жужжанием хорошо смазанного электромотора работает на испытательных стендах Некарсульма этот удивительный двигатель внутреннего сгорания. Эксперты уже предрекают скорый конец привычного двигателя и выражают уверенность, что автопромышленность отдаст предпочтение ротороно-поршневой системе.

Вот так восторжено описывали журналисты в 1959 году изобретение, которое, как предполагалось, должно было совершить настоящую революцию в автомобилестроении. И действительно, двигатель, который представил тогда изобретатель Феликс Ванкель стал настоящей сенсацией. Первый раз в истории мотор передавал энергию, обходясь без кривошипно-шатунного механизма и коленвала, и толкал при этом не поршень, а фактически ротор.

Всё началось в середине 20-х годов прошлого века. Тогда ещё совсем молодой Ванкель попытался смастерить авто собственной конструкции. Двигатель для своего детища он подыскал на свалке. Но самодельная машина страдала от одного главного недостатка: уж слишком лихорадил мотор легкую конструкцию. Как же избавиться от назойливой вибрации?

Как и многие другие инженеры, я не мог смириться с мыслью, что обычная система, основанная на поступательном движении поршней, является единственно возможным принципом работы двигателей внутреннего сгорания. Для того, чтобы колеса прокручивались, необходимо устранить тряску и превратить вибрирующий ритм взлетающих и опускающихся поршней в гармоничную и ровную работу мотора. А это крайне не просто. Для этого необходимо оснастить двигатель сложными шатунными механизмами и коленчатыми валами, решить массу технических проблем – и всё это для того, чтобы автомобиль сделал нам одолжение и поехал.

— рассказывал впоследстии журналистам Феликс Ванкель.

В результате долгих поисков, он пришел к идее разработать двигатель, работающий по принципу турбины или электромотора. Но только через тридцать лет – в середине 50-х годов – Ванкель пришел к той компактной и лёгкой конструкции, которая соответствовала требованиям автопроизводителей. Вместо кривошипно-шатунного механизма, толкающего поршень, Ванкель установил треугольный поршень. Он укреплен на валу и создает необходимое сжатие горючего, вращаясь внутри камеры сгорания. В том, что Ванкелю всё же удалось довести принципиально новый двигатель до серийного производства, во многом заслуга Некарсульмских моторных заводов или сокращенно NSU. Позднее эту сравнительно небольшую фирму поглотил концерн AUDI. В 1964-м году на дорогах Германии появился небольшой автомобиль-кабриолет под названием Wankel-Spider, оснащенный первым в мире серийным роторно-поршневым двигателем. Плоский и компактный мотор объемом всего в 500 куб.см. и мощностьюв 50 л.с. размещался под багажником. До сотни км. в ч. Spider разгонялся за 16 секунд, а его максимальная скорость составляла 152 км. в ч. Для тех времен это были вполне достойные показатели. В начале Spider страдал от перебоев системы зажигания. Но разработанное в 66-м году транзисторное зажигание помогло избавиться от этой проблемы. Не только фанаты, но и владельцы бензоколонок полюбили этот автомобильчик, потреблявший более 10 литров бензина на сто км и 5 литров масла на тысячу км. Главным недостатком был уровень шума мотора – машину было слышно задолго до её появления из-за поворота. Так что выпускалась она недолго и большим спросом не пользовалась – до октября 68-го года было продано лишь 2375 машины – вдвое меньше, чем планировалось. Зато Spider прекрасно чувствовал себя на виражах и благодаря этому в 1966 году его гоночный вариант выиграл ралли по горам Германии. Однако наиболее продвинутым немецким автомобилем с роторно-поршневым двигателем стал ставший в 1967 году на конвейер Ro-80. В том же году он без труда завоевывает звание «автомобиль года». Ro – означало «ротор», а число 80 должно было символизировать, что в данном случае речь идет об автомобиле будущего – автомобиле восьмидесятых годов. И действительно – эта машина просто опередила время. Фирма NSU использовала компактность роторного двигателя для того, чтобы сделать Ro-80 переприводным с полуавтоматической коробкой. При объеме двигателя всего в один литр машина развивала 115 л.с. Максимальная скорость 180 км в ч. делала её одним из самых быстрых лимузинов той поры. Очертания кузова этой модели и её отдельные детали легко узнаются в AUDI-100 80-х годов. По замыслу стратегов NSU, Ro-80 должен был конкурировать с «Мерседесами». Но двигатели были ещё далеки от совершенства. Фирме пришлось создать целый склад для замены моторов, нередко выбывавших из строя всего после нескольких тысяч пройденных километров. Инженерам так и не удалось добиться полной герметичности статора – по сути, той же болезнью до сих пор страдают и современные варианты роторно-поршневых двигателей. На максимальной скорости Ro-80 расходовал ни много, ни мало — 18 литров бензина, и это на фоне разразившихся в 70-х первых энергетических кризисов. В 1977 году серийный выпуск автомобилей с двигателями Ванкеля в Германии был прекращен. Рассказывает инженер Маркус Трунцер, работавший на NSU:

В 77-м году у нас уже был усовершенствованный вариант роторно-поршневого двигателя, и мы хотели ставить его на дорогие машины верхнего среднего класса, но потом, по техническим причинам и из соображений экономии, решили ограничиться традиционными моторами с поступательным движением поршней. Без сомнения, Wankel-Motor хорош своими небольшими размерами, равномерностью работы и плавностью хода. Однако недостатки, с которыми так и не удалось справиться полностью, перевесили все достоинства. Так, двигатель из-за большой поверхности камеры сгорания, обладал слишком низким термическим КПД, а потому и слишком низкой скоростью преобразования энергии и высокой потерей тепла. Кроме того, расход топлива был на 10-20 процентов выше, чем у традиционного мотора с поступательным движением поршней. Вдвое больше был и выброс вредных веществ. В общем, двигатель Ванкеля ушёл в историю и, по меньшей мере AUDI не собирается работать над его развитием, хотя и вспоминает о нём с удовольствием.

Сегодня только концерн Mazda продолжает работать с роторно-поршневыми моторами. Начали японские инженеры ещё в восьмидесятых со спортивной модели RX-3, оснащенной двигателем Ванкеля мощностью в 105 л.с. Машина была довольно популярной. Во многом благодаря высокому качеству двигателей и хорошему сервису. В середине 80-х заметного успеха добилась модель RX-7, имевшая счетверенный роторно-поршневой двигатель, развивавший до 170 л.с. В 90-х ему на смену пришел ещё более мощный двигатель мощностью в 270 лошадок. Сотни эта машина достигала за 5,3 секунд. В восьмидесятых годах Феликс Ванкель почувствовал себя тем самым пророком, которых, как известно, нет в своем отечестве. В 1988 году, незадолго до смерти, 86-летний Ванкель с горечью констаирует:

Японцы продали полтора миллиона роторно-поршневых моторов. Японцы продают ежегодно около ста тысяч спортивных автомобилей. Однако у нас до сих пор никто даже пальцем не пошевелил.

Дело гениального конструктора живет и сегодня. Правда, по-прежнему в Японии. Прежде всего, это выпускающаяся серийно модель Mazda RX-8. Предлагаемые для неё силовые агрегаты — оба роторно-поршневые (один мощностью в 192, другой в 231 л.с.) При этом автомобиль обладает идеальной для машин с задним приводом развесовкой – 50/50 и очень низким центром тяжести, что крайне важно для управляемости. Машина представляет собой полукупе-полуседан, где, в дополнение к двум передним дверям, сзади, против хода, открываются не полноразмерные двери, а «половинки». На прошедшем совсем недавно Токийском автосалоне концерн Mazda в очередной раз продемонстрировал свою верность принципу Ванкеля. Там был представлен концепт-кар Mazda Senku (что означает в переводе на русский «пионер»), на который установлен двигатель нового поколения. Впрысковый роторно-поршневой мотор у этого похожего на инопланетного хищника автомобиля спарен с гибридным модулем. Силовая установка и батареи расположены по уже сложившейся в концерне традиции таким образом, что на каждую ось пришлась ровно половина веса автомобиля. Сообщается, что электродвигатель не повлиял на спортивные характеристики роторного двигателя, а лишь улучшил экономичность и экологичность концепт-кара. И, наконец, ещё одна разработка под названием Mazda Premacy HRE Hybrid. Этот несколько курьезный силовой агрегат объединил в себе двигатель Ванкеля, функционирующий как на бензине, так и на водороде, а также электродвигатель, который может подрабатывать стартером и помогать двигателю, когда тот работает в зоне низких оборотов. Правда, когда эта концепция дорастет до серийного производства и дорастет ли вообще — пока не сообщается.

Помимо роторно-гибридного двигателя на нынешнем Токио Мотор Шоу были представлены и другие, ещё более смелые концепции. Вообще, всем тем, кто хочет знать, какими будут автомобили лет через десять, было просто необходимо побывать на Токийском автосалоне, закончившемся около неделю назад. По мнению многих экспертов, на этот раз особенно зримыми стали тенденции, наметившиеся в мировом автомобилестроении в последние годы. Машины и всевозможные транспортные средства начинают приспосабливаться к требованиям стареющего общества; всё больше новых моделей ориентированы на индивидуальные запросы покупателей; развернулось настоящее сражение гибридных двигателей с дизельными и оказалось, что ожидание внедрения в серийное производство водородных силовых агрегатов может растянуться на многие годы, если не десятилетия. Но начнем по порядку. Ни для кого не секрет, что средний возраст жителей индустриальных стран стремительно приближается к пожилому. Причем, касается это не только самых развитых стран, таких как США, Япония или европейские государства, но и стран с быстро развивающейся экономикой, как выяснилось, даже Китая. А посему человек пожилой подбирает себе автомобиль по критериям, кажущимся людям молодым несущественными. Особые внимание конструкторы теперь уделяют возможностям посадки и высадки из автомобиля. Привычные двери, становятся, судя по всему, для разработчиков новых моделей табу. Всё большее распространение получают раздвижные двери на соленоидах, а также задние двери, открывающиеся против хода, при отсутствии средних или задних стоек. (Кстати, пионером серийного производства таких кузовов выступила Mazda со своей моделью RX 8). Наиболее яркими примерами тому могут служить показанные в этом году Nissan Foria, созданный по образу и подобию легендарной итальянской Лянчи Фулвии, а также уже упоминавшаяся Mazda Senku. Особого внимания заслуживает Nissan Pivo. Главная его идея – поворачивающаяся на 360 градусов кабина, которая облегчает посадку и высадку в автомобиль, а также делает ненужными развороты машины на узких улочках. Разумеется, такое решение потребовало полного отказа от привычных схем, и управление осуществляется полностью по проводам (By Wire). Необычный концепт прошел испытания на улицах Токио, полностью подтвердив жизнеспособность заложенной в него идеи. Конечно, Nissan не собирается запускать Pivo в серию, но некоторые реализованные в нем решения планируется использовать в серийных автомобилях уже в ближайшее время. С этой точки зрения интересен и коцепт-кар Тойоты под названием Fine-X. У него вся боковая часть, превращена в единую дверь-крыло, поднимающуюся к верху. Любопытно, что сидения поворачиваются на 90 градусов и выдвигаются из салона наружу. Пассажиру или водителю остается только, если можно так выразиться, «плюхнуться» в кресло, остальное берет на себя автоматика. Однако Тойота пошла ещё дальше и разработала концепцию, дающую возможность оставаться так сказать «на колесах» вне автомобиля. Речь идет о Personal Mobility Tool или I-Swing. Это своеобразное средство передвижения транспортирует одного человека, используя при этом в зависимости от скорости и наклона два или три колеса. Пожилые люди могли бы на ездить на нем, например, по пешеходным зонам. Для того, чтобы концепт-кар ни в коем случае не вызывал ассоциаций с современной инвалидной коляской его оформили по-молодежному, снаружи он оснащен большим ЖК-дисплеем, при помощи которого счастливый обладатель I-Swing’a может общаться с себе подобными.

Роторные двигатели: принцип работы, ресурс и особенности

Роторный двигатель (РПД или роторно-поршневой двигатель), в отличие от традиционного поршневого ДВС, проще в плане конструкции. Также данный тип силовой установки имеет более высокий КПД. Соответственно, даже при небольшом рабочем объеме «отдача» от такого мотора достаточно высокая.

При этом РПД не получил широкого распространения в автомобильной индустрии. К сожалению, даже с учетом всех преимуществ, агрегат также имеет целый ряд недостатков. Далее мы рассмотрим, как устроен и работает роторный мотор, а также его сильные и слабые стороны.

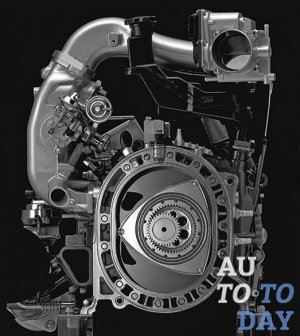

Роторный двигатель: устройство и принцип работы РПД

Итак, роторный двигатель, который также называют двигатель Ванкеля в честь его создателя, представляет собой достаточно обособленный тип ДВС. При этом данный вид двигателей устанавливался на разные авто (например, роторный двигатель ВАЗ, роторный двигатель Мазда и т.д.), однако в большей степени популяризировали агрегат именно Mazda благодаря спорткару Мазда RX‑8 с роторным двигателем 13B-MSP.

Если коротко, в обычном поршневом моторе энергию от сгорания топлива в цилиндрах преобразует в возвратно-поступательное движение громоздкая поршневая группа, после чего происходит дальнейшее преобразование во вращательное движение (вращение коленвала).

Примечательно то, что бензиновый атмосферный роторный мотор с рабочим объемом всего лишь 1.3 литра (13B-MSP) с 2 роторами в виде секций выдавал 192 лошадиных силы. В то же время его форсированная версия позволяла снять уже 231 «лошадку».

• Если рассматривать конструкцию, двигатель получил 5 корпусов, в результате чего были образованы 2 камеры. Указанные камеры, подобно цилиндрам, предназначены для сгорания топливно-воздушной смеси. Энергия сгорания топлива вращает роторы, которые закреплены на эксцентриковом валу, который напоминает коленвал обычного ДВС.

При этом движение ротора сложное, так как ротор не вращается, а фактически «обкатывается» своей внутренней шестерней вокруг стационарной шестерни, которая прикреплена в центре одной из боковых стенок камеры. Сам эксцентриковый вал проходит через все корпуса и стационарные шестерни. Вращение ротора, точнее, его вращательное движение происходит так, что на 1 его оборот приходится 3 оборота эксцентрикового вала.

Еще примечательно то, что хотя в роторном моторе также есть циклы впуска, сжатия, рабочего такта и выпуска, механизм ГРМ максимально упрощен. Отсутствует привод газораспределительного механизма, нет распределительных валов, а также и самих клапанов.

• Итак, боковые стороны ротора вместе со стенками корпусов формируют рабочую полость. Кода ротор двигателя находится в начальном положении, по объему полость небольшая (это начало такта впуска). Далее, вращаясь, ротор, открывает впускные окна, в результате в камеру попадает рабочая топливная смесь. Когда полость достигает максимального объема, ротор перекроет впускные окна, после чего начнется такт сжатия (полость начнет уменьшаться).

В момент, когда объем полости снова минимален, за счет искры от свечи произойдет воспламенение смеси и начнется рабочий такт. Далее энергия сгорания топлива вращает ротор, после чего ротор перейдет в положение, при котором открываются выпускные окна (осуществляется выпуск отработавших газов). После выпуска весь цикл повторяется.

Получается, если сопоставить число рабочих тактов на оборот вала, тогда двухсекционный 13B-MSP напоминает обычный поршневой мотор на 4 цилиндра, однако при объеме 1.3 л двигатель такой же мощный, как и поршневой агрегат с объемом чуть более 2.5 литров. Еще добавим, что роторный мотор имеет намного более высокую детонационную стойкость, что позволяет превратить этот мотор в двигатель на водороде.

Конструктивные особенности роторного мотора

Хотя роторный мотор конструктивно имеет меньше деталей, его принцип работы несколько сложнее. Также в устройстве роторного двигателя применены элементы из разных материалов (чугун, алюминий). Еще имеются особые покрытия (например, хром).

Статоры (корпусы роторов) имеют металлические вставки из особой стали, интегрированные в алюминиевый корпус. На деле, статор больше похож на цилиндр с хонингованной гильзой. В свою очередь, боковые корпусы выполнены из чугуна, в них сделаны впускные и выпускные окна. На крайних статорах крепятся шестерни.

• На обычном поршне традиционного ДВС поршень имеет 3 кольца – пара компрессионных и маслосъемное кольцо. В свою очередь, ротор имеет апексы (уплотнители вершин ротора). Апексы играют роль компрессионных колец. Указанные элементы прижимаются к стенке статора пружиной, а также они прижаты за счет центробежной силы.

Функцию второго пояса компрессионных колец выполняют боковые, а также угловые уплотнения. Они тоже прижимаются пружинами. Эти боковые уплотнители выполнены из металлокерамики, в то же время угловые уплотнители чугунные. Дополнительно имеются уплотнения для изоляции, чтобы отработавшие газы не попадали во впускные окна через зазоры, которые образуются между самим ротором и боковым корпусом соответственно.

Еще с двух сторон ротора имеются особые масляные уплотнения (по аналогии с маслосъемными кольцами), которые удерживают масло, поступающее во внутреннюю полость ротора для охлаждения.

Кстати, система смазки роторного ДВС сложная, включает в себя радиатор охлаждения масла, а также целую группу из нескольких типов масляных форсунок. Форсунки интегрированы в эксцентриковый вал для охлаждения роторов, также они установлены в статоры.

Также добавим, что система питания простая, есть несколько форсунок (пара форсунок перед впускными окнами, а также во впускном коллекторе). Что касается зажигания, использованы две свечи на один ротор. Это сделано по причине того, что камеры сгорания сами по себе получились длинными. В результате, чтобы добиться равномерного и полноценного сгорания смеси, используют две свечи, причем их электроды отличаются. При замене свечей важно обращать на это внимание.

Недостатки роторного двигателя

На старте продаж роторная Мазда пользовалась активным спросом, так как автомобиль привлекал автолюбителей своим необычным и мощным двигателем (особенно форсированные версии с мощностью около 500 л.с.). Однако немного позже владельцы уже на относительно небольших пробегах столкнулись с первыми проблемами и минусами данного типа ДВС.

Обычно первыми выходят из строя уплотнения ротора. Причина вполне очевидна, так как уплотнения находятся под высокими нагрузками и сильно нагреваются. Также дает о себе знать и детонация, износ подшипников эксцентрикового вала, роторов и т.д.

• Примечательно то, что первыми сдаются апексы (уплотнения на торцах), тогда как боковые уплотнители ходят намного дольше. В результате износа апексов, а также их установочных мест на роторе, в двигателе падает компрессия, углы уплотнителей могут отваливаться, повреждая поверхности статора.

Также следует отметить быстрый выход из строя коренных вкладышей эксцентрикового вала. С учетом того, что вал осуществляет вращение в 3 раза быстрее роторов, роторы несколько смещаются по отношению к стенкам статора, причем вершины роторов должны всегда быть удалены на одно расстояние от стенок.

В результате, когда углы апексов выпадают, на поверхности статора неизбежно появляются задиры. При этом диагностика роторного двигателя сильно затруднена, так как, в отличие от обычного мотора, роторный двигатель не стучит в случае износа вкладышей.

В верхней части ДВС, где происходят такты впуска и сжатия, более холодные. В то же время нижняя часть, где протекает процесс сгорания смеси и выпуска раскаленных газов, нагревается намного сильнее. Результат – деформация корпуса форсированных версий.

• Также отметим, что отдельно проявились и проблемы системы смазки. На практике, масляные форсунки в статоре часто загрязняются и перестают работать. При этом промыть клапаны форсунок не получается, то есть нужна замена. Если же вовремя проблема не была установлена, масляное голодание становится причиной сильного износа целого ряда элементов роторного двигателя.

Все это означает, что мотор фактически «одноразовый» и качественно его отремонтировать нет возможности. Единственный выход – покупка и установка нового двигателя, так как контрактные варианты в большинстве случаев тоже будут изношены и долго не прослужат. Само собой, купить роторный двигатель без пробега можно, но цена роторного двигателя будет высокой.

Советы и рекомендации

Прежде всего, роторный двигатель необходимо «кормить» только качественным высокооктановым бензином (не ниже АИ-98). Только качественное топливо позволяет избежать детонации, а также замедляет процесс накопления нагара на электродах свечей зажигания.

Еще следует помнить, что этот мотор предельно чувствителен не только к качеству, но и типу масла. Например, не рекомендуется лить синтетику, так как быстро скапливается нагар на апексах, компрессия падает. Заливать в такой мотор следует исключительно рекомендуемое самим производителем масло или подходящую по всем допускам «минералку».

• Как правило, основным признаком проблем роторного мотора является потеря компрессии, которая проявляется в затрудненном холодном пуске. Далее неполадки прогрессируют, мотор начинает плохо заводиться как на «холодную», так и на «горячую». Обычно в таком случае очевиден износ апексов, скопление отложений на электродах свечей зажигания и т.д.

В подобной ситуации необходимо срочно отправляться на диагностику к специалистам по ремонту ДВС данного типа. На практике, хотя ремонт сложный и дорогой, в последнее время в СНГ появилось несколько центров, специализирующихся на дефектовке и ремонте роторного двигателя с гарантией.

Напоследок отметим, как и поршневой двигатель, роторный мотор нуждается в прогреве перед поездкой. При этом пока мотор не выйдет на рабочие температуры, нагружать агрегат не следует. При таком подходе, а также в сочетании с качественным бензином и маслом, а также своевременном обслуживании, есть все шансы, что роторный двигатель Mazda RX-8 пройдет без ремонта около 80 или даже 100 тыс. км.

Подведем итоги

С учетом приведенной выше информации становится понятно, почему роторный двигатель не получил широкого распространения даже с учетом целого ряда преимуществ. Прежде всего, небольшой ресурс, необходимость частого и затратного облуживания, а также сложность ремонта РПД являются серьезными недостатками силовых установок данного типа.

Однако на практике такой автомобиль может требовать замены или серьезного и дорогостоящего ремонта силового агрегата. Более того, даже если с двигателем все в порядке, не стоит рассчитывать на большой ресурс, а также потенциальным владельцам следует готовиться к более высоким расходам на плановое обслуживание роторного двигателя по сравнению с форсированными поршневыми ДВС (как атмосферными, так и с наддувом).
