Двигатель ВАЗ 21214

Двигатель ВАЗ 21214

  • Двигатели
  • ВАЗ
  • 21214

Двигатель ВАЗ 21214 1.7 литра 8-клапанов является инжекторной версией самого распространенного мотора Нивы с индексом 21213. Однако они отличаются не только системой питания.

В двигатели Нивы также входят: 2121, 21213, 2123 и 2130.

  • Характеристики
  • Описание
  • Поломки
  • Цены

Технические характеристики двс 21214

Главные параметры силового агрегата мы свели в одну таблицу.

Марка двигателя21214
Система питанияинжектор
Тип двигателярядный
Объем двигателя1690 см³
Кол-во цилиндров4
Клапанов на цилиндр2
Ход поршня80 мм
Диаметр цилиндра82 мм
Степень сжатия9.3
Мощность81.0 л.с.
Крутящий момент127.5 Нм
Экологические нормыЕВРО 3/4

Конструкционные особенности ВАЗ 21214

Инжекторный 214-й мотор отличается от карбюраторного 213-го не только системой питания. Основные изменения претерпел привод ГРМ. Здесь используются однорядная цепь с гидронатяжителем, которую больше не нужно периодически подтягивать. А наличие гидрокомпенсаторов избавило владельцев от частой процедуры регулировки зазоров клапанов.

Аналогичные двигатели других производителей:

Распространенные проблемы двс 21214

Этот мотор потребляет не только много топлива, но и немало масла. Жор всерьез усиливается с пробегом и виноват в этом нагар на клапанах и стенках цилиндров.

Чаще всего температура скачет из-за неисправного термостата, реже из-за воздуха в системе охлаждения или забившегося радиатора.

Причинами громкой работы, стуков и лязга из-под капота могут быть: гидрокомпенсаторы, водяная помпа, выработка на распредвале, а также коренные или шатунные подшипники. В последнем случае нужно как можно скорее обратиться в автосервис.

По данным производителя, ресурс силового агрегата составляет 150 000 км пробега, что примерно коррелирует с народными отзывами об эксплуатации.

Цена бу двс ВАЗ 21214 на вторичном рынке

В интернете предлагается немало нивовских моторов с пробегом, но все они обычно в крайне удручающем состоянии. Что-то приличное оценивается в 20 000 рублей и выше, новый двигатель и вовсе стоит более 85 тысяч.

Состояние:новый
Рабочий объем:1.7 литра
Мощность:81 л.с.
Для моделей:Нива

* Двигатели не продаем, цена указана справочно

Капитальный ремонт 214-го движка после того, как слетела цепь.

  • Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

    Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

    Двигатель внутреннего сгорания в разрезе

    На первых этапах обучения вам может показаться, что устройство двигателя автомобиля очень сложное и понять его дано не всем. Это не так. Для изучения устройства двигателя вам понадобиться чуть-чуть времени и внимательности. Пробегитесь глазами по основным деталям двигателя, прежде чем знакомиться с принципом его работы.

    Для начала рассмотрим устройство двигателей внутреннего сгорания , из чего состоит двигатель и как работает. Эти основные понятия и термины вам пригодяться в процессе изучения работы двигателя. Строение простейшего двигателя мы рассмотрим на схеме.

    Двигатели внутреннего сгорания различаются по:

    • способу приготовления горючей смеси: с внутренним ( дизели) и с внешним смесеобразованием (карбюраторы, инжекторы и т.д.).
    • по виду применяемого топливабензиновые, газовые и дизели (работающие на дизельном топливе);
    • по способу охлаждения — жидкостное охлаждение или воздушное охлаждение;
    • по расположению цилиндров — рядные, V-образные и другие;
    • по способу воспламенения горючей смеси — с принудительным воспламенением от электрической искры (инжекторные и карбюраторные двигатели) или с самовоспламенением от сжатия (дизельные двигатели).

    Бензиновые двигатели

    Бензиновые двигатели – это двигатели, которые работают на бензине, и оснащены системой принудительного зажигания. Для приготовления топливо-воздушной смеси в таких двигателях используются карбюраторы и инжекторные системы. Горючая смесь принудительно воспламеняется от электрической искры при завершении такта сжатия.

    Дизельные двигатели

    Дизельные двигателя – это двигатели, в которых происходит самовоспламение дизельного топлива от сжатия. Приготовление горючей смеси в дизельных двигателях происходит непосредственно в цилиндре двигателя.

    Главные механизмы двигателя внутреннего сгорания:

    • кривошипно-шатунный механизм;
    • газораспределительный механизм;
    • система питания двигателя ;
    • система зажигания;
    • выхлопная система;
    • система охлаждения;
    • система смазки.

    Двигатель внутреннего сгорания в разрезе:

    1 — поддон; 2 — коленчатый вал; 3-шатун; 4 — блок цилиндров; 5 — поршень; 6 — гильза цилиндра; 7—выпускной трубопровод; 8 — впускной трубопровод; 9— карбюратор; 10 — коромысло; 11- ось коромысел; 12— распределитель зажигания; 13 — штанга; 14 — указатель уровня масла (щуп); 15 — распределительный вал; 16 — стартер; 17 — маслоприемник.

    Устройство современного двигателя раздел в котором вы узнаете информацию, касающуюся конструкции и строения автомобильного двигателя. А также материалы в области работы современных систем и механизмов современного двигателя.

    Инжекторный двигатель

    Еще два-три десятка лет назад большинство двигателей было оснащено карбюраторами, сегодня же на новых автомобилях карбюратор уже и не встретишь — его место заняли инжекторы. О том, что такое инжекторная система подачи топлива, как она устроена и работает, а также о ее преимуществах и недостатках читайте в этой статье.

    История инжекторных двигателей

    Свой путь инжекторные двигатели начали в авиации — первый авиамотор с впрыском топлива был создан еще в 1916 году (причем в России, выдающимися конструкторами Б.С. Стечкиным и А.А. Микулиным), однако массовое производство таких систем было начато перед Второй Мировой войной в Европе. Уже тогда о себе заявила фирма Bosch, которая одной из первых стала создавать инжекторные системы подачи топлива.

    В автомобилях инжекторы появились в 1950-х годах, однако в то время они были не слишком интересны ни производителям, ни потребителям. И только с 1970-х годов, когда остро встал вопрос об экологической безопасности двигателей, а техника достигла достаточного для создания сложной автоматики уровня, инжекторные системы стали получать все большее и большее распространение.

    На сегодняшний день инжекторные моторы занимают наибольшую долю рынка, а карбюратор уже практически стал историей.

    Устройство и принцип работы инжекторной системы подачи топлива

    В инжекторном двигателе, в отличие от карбюраторного, топливно-воздушная смесь подается в цилиндры не «самотеком», а с помощью специальной системы. Эта система, опираясь на показания нескольких датчиков, дозирует топливо и в распыленном виде в точно отмеченные моменты времени подает его в цилиндры. Управляется инжекторная система подачи топлива электронным блоком управления — фактически, небольшим компьютером.

    Инжекторная система подачи топлива состоит из следующих основных компонентов:

    — Топливные форсунки;
    — Топливная рампа;
    — Топливный насос;
    — Электронный блок управления (ЭБУ);
    — Система датчиков.

    Топливная форсунка. Это основной элемент инжекторной системы. Собственно, форсунка и называется инжектором — она распыляет и подает топливо во впускные коллекторы цилиндров или непосредственно в камеры сгорания. Основу форсунки составляет корпус, в нем установлен электромагнитный клапан, который осуществляет открытие и закрытие форсунки. Распыление топлива производится через кольцевое отверстие между стенками корпуса и иглой, управляемой клапаном.

    Читать еще:  Что такое недвижимость двигателя

    Топливная рампа. Присутствует в современных системах с распределенным впрыском. Рампа обеспечивает подачу топлива ко всем форсункам, объединяя их в единую систему.

    Топливный насос. Топливо подается к форсункам под давлением в несколько атмосфер — это давление обеспечивает электрический топливный насос.

    Электронный блок управления. Именно этот блок осуществляет управление инжекторной системой подачи топлива. Обычно выполнен в виде компактного блока (микроконтроллера), который соединен с несколькими датчиками, всеми форсункам, насосом, системой зажигания, регулятором холостого хода и другими системами. Собирая текущую информацию о состоянии двигателя, скорости, положении акселератора и десятках других параметров, ЭБУ определяет количество топлива и в определенные моменты производит его впрыск в цилиндры.

    Система датчиков. Датчики служат для измерения в режиме реального времени ключевых параметров двигателя: массовый расход воздуха, положение коленчатого вала (для определения начала и конца тактов), положение педали газа, наличие детонаций в цилиндрах, температура охлаждающей жидкости, скорость автомобиля. На многих двигателях также устанавливаются датчики фаз, неровностей на дороге, включения кондиционера, положения распределительного вала и других параметров.

    Принцип работы инжекторного двигателя очень прост: топливо распыляется форсунками во впускной коллектор цилиндра, где смешивается с воздухом, и полученная топливно-воздушная смесь через клапаны подается в камеру сгорания. Но, в отличие от карбюраторного двигателя, в инжекторе реализована возможность буквально за доли секунды подстраивать характеристики работы двигателя в зависимости от текущих условий, добиваясь наилучших показателей мощности, экономичности и экологичности.

    Виды инжекторных двигателей

    Существует два принципиально разных типа инжекторной системы подачи топлива:

    — Моновпрыск (центральный или одноточечный впрыск);
    — Распределенный (многоточечный) впрыск.

    Моновпрыск. Простая и надежная система, в которой используется только одна форсунка — она установлена на впускном коллекторе, занимая место карбюратора. На сегодняшний день практически не используется, так как не удовлетворяет возросшим экологическим требованиям.

    Распределенный впрыск. Система, в которой предусмотрено по одной топливной форсунке на каждый цилиндр. Существует три основных вида распределенного впрыска: одновременный (все форсунки открываются в одно время), попарно-параллельный (форсунки открываются парами) и фазированный (форсунки открываются индивидуально для каждого цилиндра, обычно перед тактом впрыска в цилиндре).

    Отдельно необходимо выделить инжекторную систему с непосредственным впрыском топлива. В этой системе топливные форсунки выходят непосредственно в камеру сгорания (как в дизельных моторах). По ряду характеристик непосредственный впрыск лучше других систем, но более сложен и требователен к качеству топлива.

    Преимущества и недостатки инжекторов

    Широкое распространение двигателей с инжекторной системой подачи топлива обусловлено их неоспоримыми преимуществами:

    — Автоматическое изменение режима работы двигателя в зависимости от текущих условий;
    — Отсутствие необходимости производить какие-либо ручные настройки;
    — Экономичность (потребление топлива до 20% ниже, чем у карбюраторных моторов);
    — Соответствие высоким экологическим требованиям;
    — Простой запуск двигателя (опять же из-за автоматической регулировки режима работы).

    Однако ничто не дается просто так, и инжекторные двигатели имеют ряд недостатков:

    — Сложность и относительно высокая стоимость;
    — Низкая ремонтопригодность узлов системы подачи топлива — некоторые детали проще выбросить, чем ремонтировать;
    — Повышенные требования к качеству и составу топлива;
    — Обслуживание и ремонт может проводиться только специалистами с применением специальных инструментов и приборов;
    — Зависимость от напряжения питания бортовой сети (в ряде систем отключение аккумулятора и вовсе делает работу двигателя невозможной).

    Но преимущества инжекторных двигателей преобладают над недостатками, что и обеспечило их широчайшее распространение во всем мире.

    Другие статьи

    Винты, болты и гайки, разложенные по столу или в пластиковой емкости, легко теряются и повреждаются. Эту проблему при временном хранении метизов решают магнитные поддоны. Все о данных приспособлениях, их типах, конструкции и устройстве, а также о выборе и применении поддонов — читайте в этой статье.

    В подвесках грузовых автомобилей, автобусов и другой техники предусмотрены элементы, компенсирующие реактивный момент — реактивные штанги. Соединение штанг с балками мостов и рамой осуществляется с помощью пальцев — об этих деталях, их типах и конструкции, а также о замене пальцев читайте в статье.

    Многие модели автомобилей МАЗ оснащаются приводом выключения сцепления с пневматическим усилителем, важную роль в работе которого играет клапан включения привода. Все о клапанах включения привода сцепления МАЗ, их типах и конструкции, а также о подборе, замене и ТО данной детали — узнайте из статьи.

    При ремонте поршневой группы двигателя возникают сложности с установкой поршней — выступающие из канавок кольца не позволяют поршню свободно войти в блок. Для решения этой проблемы используются оправки поршневых колец — о данных приспособлениях, их типах, конструкции и применении узнайте из статьи.

    ГОМОГЕНИЗАТОР ТОПЛИВОВОЗДУШНОЙ СМЕСИ ДЛЯ ИНЖЕКТОРНОГО ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

    Полезная модель относится к устройствам приготовления топливовоздушной смеси и гомогенизаторам в инжекторных двигателях внутреннего сгорания (ДВС). Технический результат, данной полезной модели состоит в усовершенствовании известного стандартного устройства этого назначения. Указанный технический результат достигается тем, что предложен вихревой гомогенизатор топливовоздушной смеси для инжекторного двигателя внутреннего сгорания (ДВС), содержащий впускной коллектор с выходными отверстиями и инжекторы топлива, введенные через дополнительные отверстия внутрь впускного коллектора отличающийся тем, что гомогенизатор выполнен в виде вихревого смесителя компонентов топливной смеси, конструктивно совмещенного с впускным коллектором посредством его размещения внутри выходного отверстия впускного коллектора и плотного консольного закрепления части внешнего цилиндрического корпуса этого смесителя внутри него, причем наружная поверхность цилиндра этого вихревого смесителя имеет сквозную проточку от консоли по всей длине вихревого смесителя с диаметром проточки, меньшим диаметра внутреннего отверстия этого коллектора на величину, достаточную для образования цилиндрической полуоткрытой смесительной камеры между ней и внутренней поверхностью впускного коллектора, причем внутренняя поверхность этого вихревого смесителя выполнена в виде модернизированного сопла Лаваля с двумя усеченными конусами, развернутыми малыми отверстиями друг к другу и цилиндрической проточкой между ними, в которой по периметру размещены наклонные отверстия в корпусе этого смесителя, тангенциально соединяющие через равные углы эту внутреннюю цилиндрическую полость в сопле Лаваля со упомянутой цилиндрической внешней полуоткрытой смесительной камерой, причем в корпусе впускного коллектора имеются дополнительные отверстия в зоне размещения смесителя, соединяющие упомянутую полуоткрытую смесительную камеру с атмосферный воздухом, очищенными выхлопными газами и водяным паром, причем выходной конус сопла Лаваля внутри вихревого смесителя имеет диаметр, равный диаметру отверстия впускного коллектора, причем диаметры и углы наклона всех этих отверстий во впускном коллекторе и вихревом смесителе, а также размеры отверстий и углы наклона конусов в модернизированном сопле Лаваля взаимосвязаны и выбираются из условия создания этим устройством вихревых потоков с направлением и скоростью, достаточным для получения на выходе гомогенизатора топливовоздушной смеси наилучшего качества.

    Читать еще:  Воет двигатель на холодную

    Гомогенизатор топливовоздушной смеси для инжекторного двигателя внутреннего сгорания (ДВС), содержащий впускной коллектор с выходными отверстиями и инжекторы топлива, введенные через дополнительные отверстия внутрь впускного коллектора, отличающийся тем, что гомогенизатор выполнен в виде вихревого смесителя компонентов топливной смеси, конструктивно совмещенного с впускным коллектором посредством его размещения внутри выходного отверстия впускного коллектора и плотного консольного закрепления части внешнего цилиндрического корпуса этого смесителя внутри него, причем наружная поверхность цилиндра этого вихревого смесителя имеет сквозную проточку от консоли по всей длине вихревого смесителя с диаметром проточки, меньшим диаметра внутреннего отверстия этого коллектора на величину, достаточную для образования цилиндрической полуоткрытой смесительной камеры между ней и внутренней поверхностью впускного коллектора, причем внутренняя поверхность этого вихревого смесителя выполнена в виде модернизированного сопла Лаваля с двумя усеченными конусами, развернутыми малыми отверстиями друг к другу и цилиндрической проточкой между ними, в которой по периметру ее боковой поверхности размещены наклонные отверстия в корпусе этого смесителя, тангенциально соединяющие через равные углы эту внутреннюю цилиндрическую полость в сопле Лаваля со упомянутой внешней полуоткрытой цилиндрической смесительной камерой, причем в корпусе впускного коллектора имеются дополнительные отверстия в зоне размещения смесителя, тангенциально соединяющие упомянутую полуоткрытую смесительную камеру с атмосферным воздухом, очищенными выхлопными газами и водяным паром, причем выходной конус сопла Лаваля внутри вихревого смесителя имеет диаметр, равный диаметру отверстия впускного коллектора, а сумма диаметра входного конуса сопла Лаваля и двух высот полуоткрытой смесительной камеры также равна величине диаметра проходного отверстия впускного коллектора, причем диаметры и углы наклона всех этих отверстий во впускном коллекторе и вихревом смесителе, а также размеры отверстий и углы наклона конусов в модернизированном сопле Лаваля взаимосвязаны и выбираются из условия создания этим устройством вихревых потоков с направлением и скоростью, достаточным для получения на выходе гомогенизатора топливовоздушной смеси наилучшего качества.

    Полезная модель относится к устройствам приготовления топливовоздушной смеси и гомогенизаторам в инжекторных двигателях внутреннего сгорания (ДВС).

    Наиболее близким устройством того же назначения к заявленной полезной модели по совокупности признаков является штатное устройство приготовления топливовоздушной смеси для инжекторных ДВС, содержащее штатный впускной коллектор и блок топливных инжекторов, соединенных с этим впускным коллектором-прототип (Руководство по техническому обслуживанию и ремонту инжекторных ДВС марки ВАЗ), М., Русьавтокнига, 2005 г.. с.16, рис..13-08).

    При всех достоинствах прототипа, существующее устройство приготовления топливовоздушной смеси не обеспечивает эффективное смешивания компонентов топливной смеси и поэтому не обеспечивает ее высокое качество, и как следствие, не обеспечивает достаточную полноту ее сжигания в камерах сгорания тепловых двигателей, что приводит к перерасходу топлива и повышенной токсичности выхлопных газов инжекторного ДВС.

    Технический результат, данной полезной модели состоит в конструктивном усовершенствовании известной системы приготовления топливовоздушной смеси для инжекторных ДВС, достаточным для получения гомогенной ТВС высокого качества. Указанный технический результат достигается тем, что известное устройство приготовления топливовоздушной смеси в инжекторном ДВС, (гомогенизатор), содержащий впускной коллектор с выходными отверстиями и инжекторы топлива, введенные через дополнительные отверстия внутри впускного коллектора, выполнен в виде вихревого смесителя компонентов топливной смеси, конструктивно совмещенного с впускным коллектором посредством его размещения внутри выходного отверстия впускного коллектора и плотного консольного закрепления части внешнего цилиндрического корпуса смесителя внутри него, причем наружная поверхность цилиндра этого вихревого смесителя имеет сквозную проточку от консоли по всей длине вихревого смесителя с диаметром проточки, меньшим диаметра внутреннего отверстия этого коллектора на величину, достаточную для образования цилиндрической

    полуоткрытой смесительной камеры между ней и внутренней поверхностью впускного коллектора, причем внутренняя поверхность этого вихревого смесителя выполнена в виде модернизированного сопла Лаваля с двумя усеченными конусами, развернутыми малыми отверстиями друг к другу и цилиндрической проточкой между ними, в которой по периметру размещены наклонные отверстия в корпусе этого смесителя, тангенциально соединяющие через равные углы эту внутреннюю цилиндрическую полость в сопле Лаваля со упомянутой цилиндрической внешней полуоткрытой смесительной камерой, причем в корпусе впускного коллектора имеются дополнительные отверстия в зоне размещения смесителя, соединяющие упомянутую полуоткрытую смесительную камеру с атмосферный воздухом, очищенными выхлопными газами и водяным паром, причем выходной конус сопла Лаваля внутри вихревого смесителя имеет диаметр, равный диаметру отверстия впускного коллектора, а сумма диаметра входного конуса сопла Лаваля и двух высот полуоткрытой смесительной камеры также равна величине диаметра проходного отверстия впускного коллектора, причем диаметры и углы наклона всех этих отверстий во впускном коллекторе и вихревом смесителе, а также размеры отверстий и углы наклона конусов в модернизированном сопле Лаваля взаимосвязаны и выбираются из условия создания этим устройством вихревых потоков с направлением и скоростью, достаточным для получения на выходе гомогенизатора топливовоздушной смеси наилучшего качества.

    Предлагаемая полезная модель устройства показана на фиг 1 (фронтальный вид в разрезе). Гомогенизатор топливовоздушной смеси (ТВС) для инжекторного ДВС (сам блок цилиндров ДВС не показан) содержит впускной коллектор 1 с внутренним отверстием 2, вихревой гомогенизатор 3, конструктивно совмещенный с корпусом впускного коллектора 1, и выполненный в виде вихревого смесителя 4 компонент топливо воздушной смеси (перечень их обозначений ниже), с его цилиндрическим корпусом, имеющим внешнюю консоль 10, и внутренним отверстием в виде модернизированного сопла Лаваля 5, имеющем входной конус 6, выходной конус 7, и соединяющих их внутренний цилиндр 8., соединенный наклонными отверстиями 9 на его внутренней боковой поверхности с полуоткрытой цилиндрической смесительной камерой 11, образованной между внутренней боковой поверхностью отверстия 2 впускного коллектора 1 и проточкой снаружи вихревого смесителя 4 причем вихревой смеситель 4 размещен внутри впускного коллектора 1 со стороны его выхода на внешней консоли 10 его корпуса 10, плотно вставленной внутрь отверстия 2 впускного коллектора 1 с его выходной стороны. Во впускном коллекторе 1 размещены также топливный инжектор 12 и два штуцера 13,

    14, вставленные в его дополнительные отверстия, в зоне размещения внутри него вихревого смесителя 4 соединяющие атмосферу и полуоткрытую смесительную камеру 11, причем эти отверстия выполнены тангенциальными по отношению к внутренней поверхности впускного коллектора 1.

    Дополнительные буквенные обозначения на фиг.1:

    Т1 — топливо (подача через инжектор 12 ДВС)

    Т2 — часть топлива в режиме закрутки через отверстия смесителя

    В1 — главный поток воздуха (из ресивера ДВС — не показан на рисунке)

    В2 — дополнительный поток воздуха для закрутки и смешивания ТВС (из ресивера)

    Читать еще:  Что такое номинальная нагрузка двигателя

    В3 — часть главного потока воздуха В1, поступающая в полуоткрытую смесительную камеру 11 для закрутки через отверстия 9 этого смесителя ТВС — топливо-воздушная смесь

    ТВС1, ТВС2 — зоны вихревого смешивания Т+В в сопле Лаваля внутри вихревой камеры 4

    ТВС3 — готовая вихревая гомогенная топливная смесь перед подачей в ДВС

    Стрелками показано направления вращения ТВС

    Устройство согласно данной полезной модели работает следующим образом.

    Во входное рабочее отверстии 2 впускного коллектора 1 инжекторного ДВС подают воздух В1 из атмосферы через главный воздушный фильтр и ресивер(не показаны на рис.). Далее этот воздух В1 и топливо Т1 из отверстия топливного инжектора 12 движутся по впускному коллектору 1, частично перемешиваются и поступают в гомогенизатор 3, конкретно, в вихревой смеситель 3, причем одновременно в его входной конус 6 сопла Лаваля 5 и частично в полуоткрытую смесительную цилиндрическую камеру 11 вихревого смесителя 4. Одновременно в эту камеру 11 подают и дополнительный воздух из атмосферы через штуцер 13, вставленный в отверстие во впускном коллекторе 1.

    В результате, данные компоненты ТВС начинают вращаться в этой смесительной камере 11 поступающим тангенциально в нее дополнительным воздухом В2. Посредством образованного вихревого потока воздуха В2, подаваемого тангенциально в полуоткрытую кольцевую смесительную камеру 11, воздушные вихри В1, В2 и В3 и частично и топливо Т2 перемешивают внутри нее и подготовленная, хорошо перемешанная топливовоздушная смесь поступает далее через наклонные тангенциальные каналы 9, образующие в корпусе вихревого смесителя 4 вихревую форсунку, формирующая в рабочем цилиндрическом отверстии 8 вихревого смесителя 4, аэродинамический вихрь в котором топливная смесь ТВС1 дополнительно закручивается и интенсивно перемешивается также с главным воздушным потоком В1. Модернизированное сопло Лаваля 5, введенное в вихревой смеситель

    обеспечивают также дополнительное эффективное дробление капель топлива благодаря двойному скачку давления потока ТВС при его входе и выходе из него.

    В результате многоступенчатого вихревого перемешивания топлива с воздухом в описанном устройстве гомогенизатора 3 посредством вихревого смесителя 4 с модернизированным соплом Лаваля 5 — капли топлива активно дробятся и перемешиваются с главным потоком воздуха В1 и добавочным потоками воздуха В2, 3 причем основная гомогенизация ТВС протекает двухступенчато — сначала начинается вихревое перемешивание ТВС 1 в полом цилиндре 8 сопла Лаваля внутри смесителя 4, потом перемешивание ТВС2 продолжается в выходном конусе 7 сопла Лаваля 5.

    И в итоге на выходе вихревого гомогенизатора 3 получается вихревая гомогенная топливная смесь ТВС3 практически идеального качества. Как результат, достигается повышение полноты сгорания такой гомогенной топливной смеси внутри камер сгорания ДВС и, как следствие, существенно (на 15-20%) снижается расход топлива и в разы снижается токсичность выхлопных газов инжекторного ДВС.

    Причем посредством этого гомогенизирующего устройства 3 может быть реализован еще более экономичный режим инжекторного ДВС в случае если через иное дополнительное отверстие в впускном коллекторе через вставленный в него штуцер 14 подавать водяной пар (ВП) и очищенные выхлопные газы (ВГ) требуемой дозировки.

    Устройства их приготовления на фиг.1 не показаны. В этом случае возникает эффект значительно большего количества удельного топливного заряда (квазитурбонаддува) в камеры сгорания ДВС при одновременном снижении расхода топлива.

    И в итоге реализации данного форсированного режима подачи, завихрения через этот гомогенизатор и перемешивания новой обедненной синтезированной новой топливной смеси ТВС3=В1+Т1+ВП+ВГ и ее последующего введения в камеры сгорания усиливаются по сравнению с первым режимом работы гомогенизатора (без введения ВП+ВГ) одновременно эффекты экономии топлива и повышения приемистости ЛВС при дополнительном снижении токсичности ВГ. В пусковых и нештатных ситуациях штуцер 14 может быть заглушен. Важным достоинством предлагаемого гомогенизатора ТВС является его работоспособность практически на всех режимах ДВС.

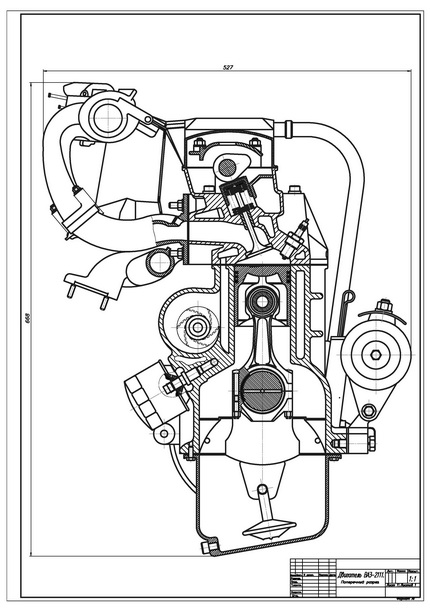

    Поперечный разрез инжекторного двигателя ВАЗ-2111

    Продаж: 3 последняя 17.12.2013
    Возвратов: 0

    Загружен: 24.01.2011
    Содержимое: 10124142942420.rar 143,17 Кбайт

    12 $скидка5%

    Продавец

    Описание товара

    Поперечный разрез рядного инжекторного (с системой впрыска топлива)бензинового двигателя ВАЗ-2111 выполнены на листе формата А1.

    Дополнительная информация

    Чертеж выполнен в программе AutoCAD, что позволяет редактировать его.
