Подставка двигателя

Подставка двигателя

Сохранить в закладки:

Описание и отзывы
Характеристики

Детали и функции стойки двигателя:

1. Стойка двигателя делает большие нагрузки легко поднимать с высоким качеством.

2. Термообработанное седло, основание большого размера делает более безопасным.

3. Стальной трубопровод для прочности и жесткости. Легко разбирается для транспортировки или хранения.

4. Поворотная головка 360 ° для легкой доступности. Щелевое регулируемое седло обеспечивает быструю и легкую установку.

МодельНазвание продуктаСпецификацияРазмер упаковки (см)Вес брутто/вес нетто
(Кг)
20 и острый; GP (шт)
NEES-01
(CE)
Подставка для двигателяЕмкость: 750lbs
Высота: 890 мм
86*18*1819/18900
NEES-02
(CE)
Подставка для двигателяЕмкость: 1000lbs
Высота: 880 мм
88*20*1822/21800
NEES-03
(CE)
Подставка для двигателяЕмкость: 1250lbs
Высота: 885 мм
89*25*2326/25660
NEES-04
(CE)
Подставка для двигателяЕмкость: 1500lbs
Высота: 890 мм
91*26*2428/27550
NEES-05
(CE)
Подставка для двигателяЕмкость: 2000lbs
Высота: 910 мм
97*46*1636/34355

Jiaxing Pink Electronic Technology CO., LTD. Является предприятием, которое специализируется на электроинструментах, мы экспортируем в течение последних 10 лет.

Мы подчеркиваем и концентрируем внимание на профессиональных услугах для наших клиентов. Мы считаем, что отличное качество продукции, своевременная доставка товаров и конкурентоспособные цены являются ключом к созданию и поддерживать долгосрочные деловые отношения с нашими клиентами взаимовыгодным образом.

Наша компания находится примерно в 120 км от шанхая на востоке и в 90 км от Ханчжоу на востоке, она пользуется очень удобной транспортировкой. Искренне приветствуем каждого клиента посетить наш завод.

Если вы заинтересованы в наших Подставка для двигателя , Пожалуйста, не стесняйтесь обращаться к нам.

Подставка двигателя

Описание и отзывы
Характеристики

Детали и функции стойки двигателя:

1. Стойка двигателя делает большие нагрузки легко поднимать с высоким качеством.

2. Термообработанное седло, основание большого размера делает более безопасным.

3. Стальной трубопровод для прочности и жесткости. Легко разбирается для транспортировки или хранения.

4. Поворотная головка 360 ° для легкой доступности. Щелевое регулируемое седло обеспечивает быструю и легкую установку.

МодельНазвание продуктаСпецификацияРазмер упаковки (см)Вес брутто/вес нетто
(Кг)
20 и острый; GP (шт)
NEES-01
(CE)
Подставка для двигателяЕмкость: 750lbs
Высота: 890 мм
86*18*1819/18900
NEES-02
(CE)
Подставка для двигателяЕмкость: 1000lbs
Высота: 880 мм
88*20*1822/21800
NEES-03
(CE)
Подставка для двигателяЕмкость: 1250lbs
Высота: 885 мм
89*25*2326/25660
NEES-04
(CE)
Подставка для двигателяЕмкость: 1500lbs
Высота: 890 мм
91*26*2428/27550
NEES-05
(CE)
Подставка для двигателяЕмкость: 2000lbs
Высота: 910 мм
97*46*1636/34355

Jiaxing Pink Electronic Technology CO., LTD. Является предприятием, которое специализируется на электроинструментах, мы экспортируем в течение последних 10 лет.

Мы подчеркиваем и концентрируем внимание на профессиональных услугах для наших клиентов. Мы считаем, что отличное качество продукции, своевременная доставка товаров и конкурентоспособные цены являются ключом к созданию и поддерживать долгосрочные деловые отношения с нашими клиентами взаимовыгодным образом.

Наша компания находится примерно в 120 км от шанхая на востоке и в 90 км от Ханчжоу на востоке, она пользуется очень удобной транспортировкой. Искренне приветствуем каждого клиента посетить наш завод.

Если вы заинтересованы в наших Подставка для двигателя , Пожалуйста, не стесняйтесь обращаться к нам.

Подставка для ДВИГАТЕЛЯ Volkswagen GOLF

SEAT LEON ŚCIĄGACZ TULEI KOŁYSKI SILNIKA

SZCZEGÓŁOWE INFORMACJE:

  • MARKA: SEAT
  • MODEL: LEON
  • TYP MODELU: 1P1
  • TYP SILNIKA: ALL
  • POJEMNOŚĆ: 1.2-> 2.0
  • ZASILANIE: ALL
  • ROK PRODUKCJI: 2005-05-01 — 2013-12-31
  • ILOŚĆ W AUCIE: 1
  • UWAGI: MONTAŻ/DEMONTAŻ
Читать еще:  Что такое полная диагностика двигателя

Мы доставляем посылки в г. Калининград и отправляем по всей России

  • 1

Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не предоставляется.

После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.

Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы получите по смс и на электронный адрес.

Гарантии и возврат

Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним свои обязательства.

Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив стоимость обратной пересылки.

  • У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
  • Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара. У нас есть услуга «фотография посылки», — вы будете на 100% уверены, что получите именно тот товар, который был заказан. —>
  • Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
  • 5 лет успешной работы и тысячи довольных клиентов. Вы можете прочитать реальные отзывы наших клиентов. —>
  • Контакты
  • Реквизиты
  • Новости
  • О нас
  • Размеры одежды
  • Примерный вес товаров
  • Задать вопрос
  • Условия доставки
  • Способы оплаты
  • Гарантии и отзывы
  • Пользовательское соглашение
  • Вход в кабинет
  • Регистрация
  • Восстановление доступа

Компания Ареди представляет услуги в области совершения покупок на аукционе Allegro, который заслужил широкую популярность среди российских потребителей.

Представители нашей компании участвуют в интернет-аукционе вместо Вас, упрощая процедуру покупки товара. Кроме того, мы проверяем купленный товар на качество и осуществляем его доставку в любой город, в том числе Москва, Калининград, Санкт-Петербург.

Товары из Польши теперь доступны каждому!

Стол-подставка для токарного станка своими руками

Постройте стол-подставку профессионального качества для настольного токарного станка, которая будет устойчивой, прочной и тяжелой. Хорошая стол-подставка так же важна, как и хороший токарный станок.

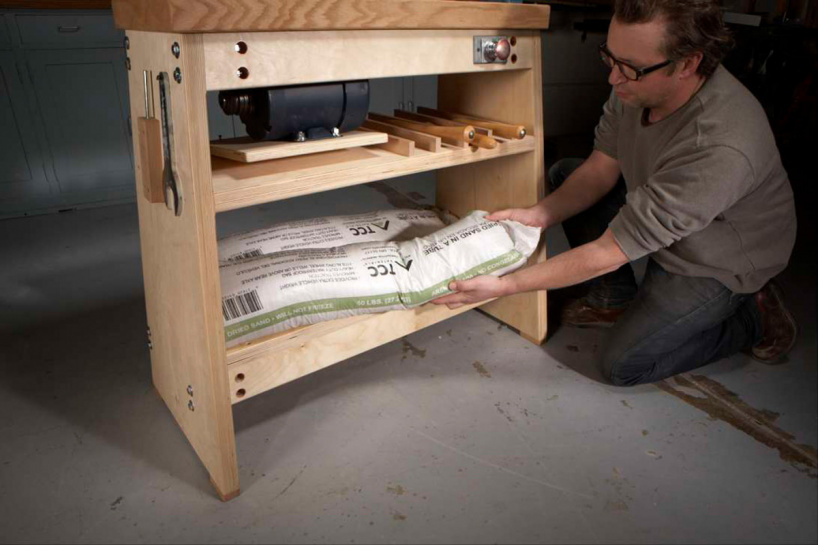

Двойная и тройная фанера толщиной 3/4 дюйма, плюс 120 фунтов песка, обеспечат достаточную массу для поглощения вибраций.

Как профессиональный токарь, я не могу не подчеркнуть, насколько важно иметь стойку, которая будет одновременно устойчивой, прочной и тяжелой.

Примечание: данная статья является переводом.

Устойчивая позиция.

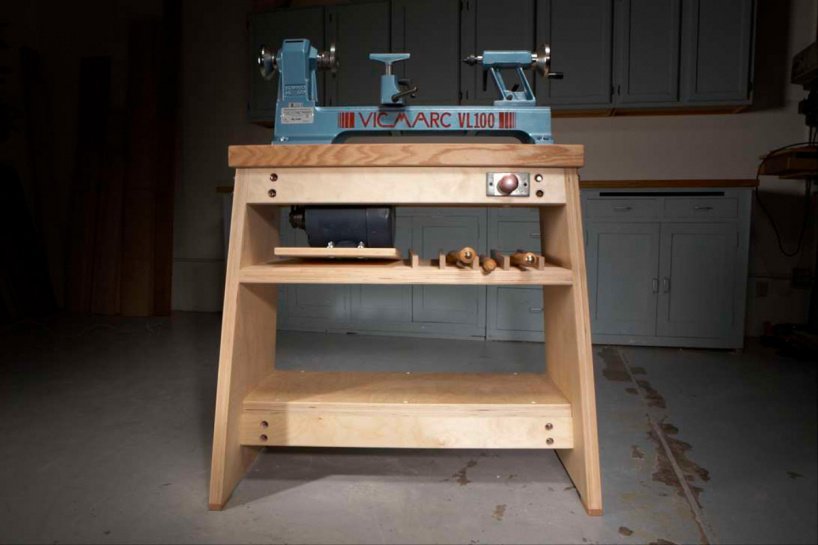

Стол-стойка построенная по данной инструкции отвечает всем этим требованиям и лучше, чем многие стальные стойки, но при этом сделана из простой фанеры. В постройки собственной стойки своими руками есть еще одно важное преимущество: вы можете настроить высоту под себя.

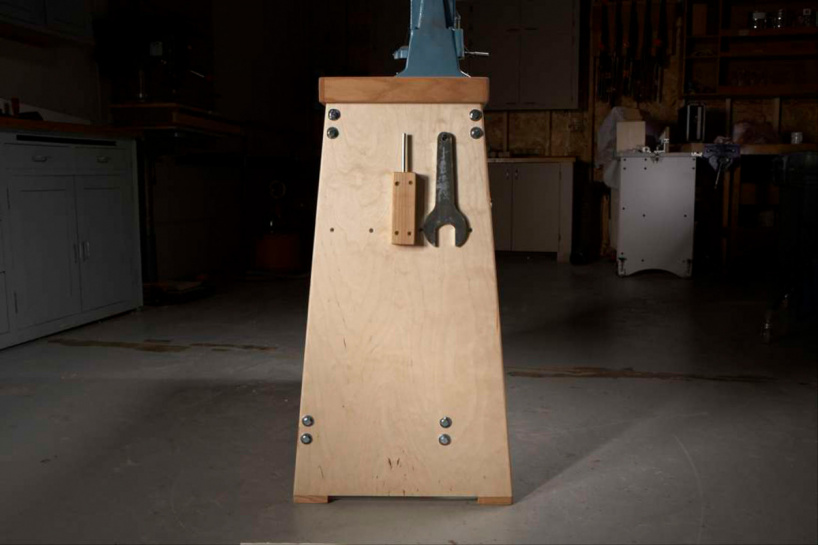

Ножки стойки расставлены в обе стороны.

Токарная обработка на стойке нужной высоты позволяет вам гораздо легче управлять своими инструментами и к тому же это менее утомительно. Давайте же приступим к её созданию!

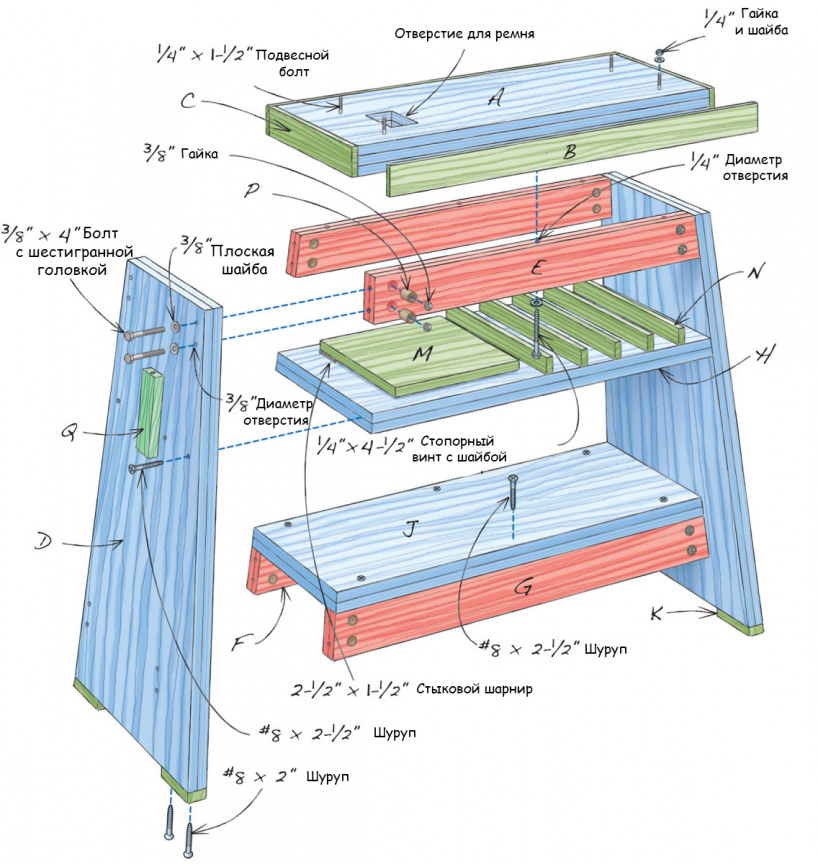

Рис. А. Трехмерное изображение

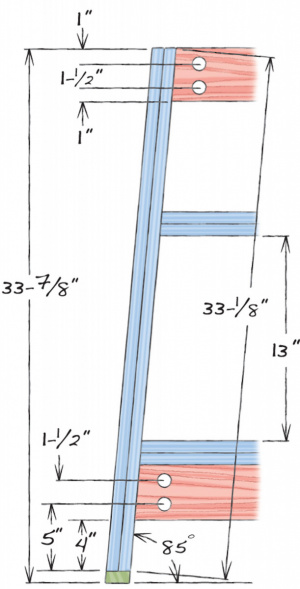

Рис. B. Детали ножек, Вид сбоку

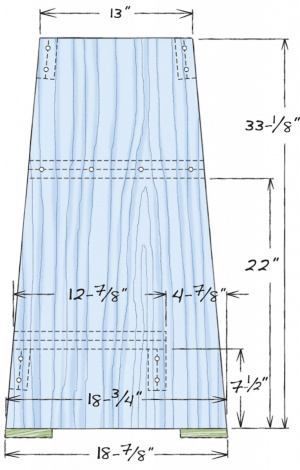

Рис. C. Детали ножек, Вид спереди

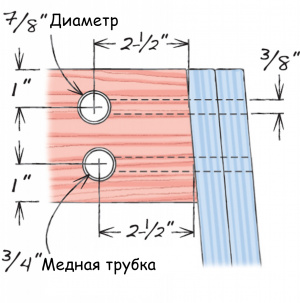

Рис. D. Cоединенная деталь

Кромка спереди и сзади

Нижняя задняя балка

Нижняя передняя балка

Место для инструментов

3/4″ внут. диам.x1-1/2″

Внешний держатель прутка

a) Размеры зависят от размера станка и вашего роста.

b) Три слоя фанеры из балтийской березы толщиной 3/4 дюйма.

c) Отрежьте негабаритный размер, затем подрежьте.

d) Две толщины фанеры балтийской березы 3/4 дюйма.

e) Не наклоняйте верхнюю и нижнюю лицевую балку.

Делаем части стола:

Сначала определите высоту и длину подставки (см. «Определение размера подставки» ниже). Эта стойка предназначена для человека ростом около 5 футов 8 дюймов (1,72 м.) и токарного станка длиной 28 дюймов с осью на 9 дюймов над основанием. (Я построил эту стойку для Vicmarc VL100.) При необходимости отрегулируйте список резания так, чтобы он соответствовал вашему росту и размерам вашего токарного станка.

Читать еще:  Горит epc двигатель не заводится

Фото 1. Склейте два листа фанеры лицом к лицу, чтобы получились ножки. Используйте торсионные балки или другие уплотнители, чтобы сплющить фанеру и обеспечить равномерное давление.

Большинство деталей из фанеры состоит из двух частей, склеенных лицом к лицу. Отрежьте части для этих деталей немного большего размера (рис. A, детали A, D, E, F, G, H и J). Склейте их вместе (фото 1).

Фото 2. Отрежьте часть фанеры под углом угол 5° на верхней и нижней части каждой ножки.

Обрежьте верхнюю внутреннюю часть (A) до окончательного размера. Приклейте кромочную ленту со всех четырех сторон (B и C, рис. A). Обрежьте кромку заподлицо с внутренней частью.

Двусторонние ножки — залог устойчивости основания (рис. B и C). С помощью настольной пилы или циркулярной пилы обрежьте верхний и нижний концы ножек под углом 5° (фото 2). Прежде чем отрезать каждую ножку, убедитесь, что эти углы наклонены одинаково, а не в противоположных направлениях. Разложите и вырежьте конусы на длинных сторонах ножек (фото 3).

Фото 3. Используйте направляющую для пилы и циркулярную пилу, чтобы обрезать ножки.

Разрежьте балки (E, F и G) и полки (H и J) до окончательной ширины. Обрежьте заготовки по длине, обрезая их концы под углом 5° в противоположных направлениях. (Оставьте пока верхнюю полку очень длинной, чтобы вы могли при необходимости отрегулировать ее положение позже.) Кроме того, обрежьте передние и задние края полок, а также верхние края направляющих под углом 5°. На нижней полке оставьте передний край квадратным. (Обратите внимание, что передняя нижняя балка не наклонена, чтобы соответствовать конусу ножек. Она отведена назад, чтобы вы не ударились об неё лодыжкой.) Сделайте место для инструментов (N) и прикрепите его к верхней полке.

Система крепления:

4. Просверлите отверстия под углом 5° для болтов, соединяющих подставку. Сделайте балки из многослойной фанеры, затем обрежьте их концы под углом 5°. Временно соберите основание с помощью хомутов.

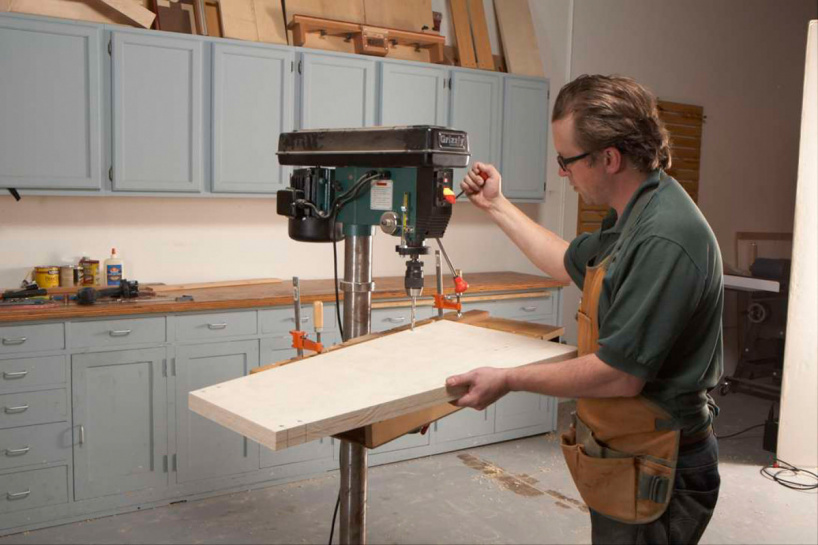

Чтобы сделать соединения, начните с разметки отверстий для болтов в ножках (рис. C и D). Наклоните стол сверлильного станка на 5°, вставьте сверло 3/8″ в патрон и просверлите отверстия (фото 4). Убедитесь, чтобы все отверстия находились на одинаковом расстоянии от сужающихся краев ножек.

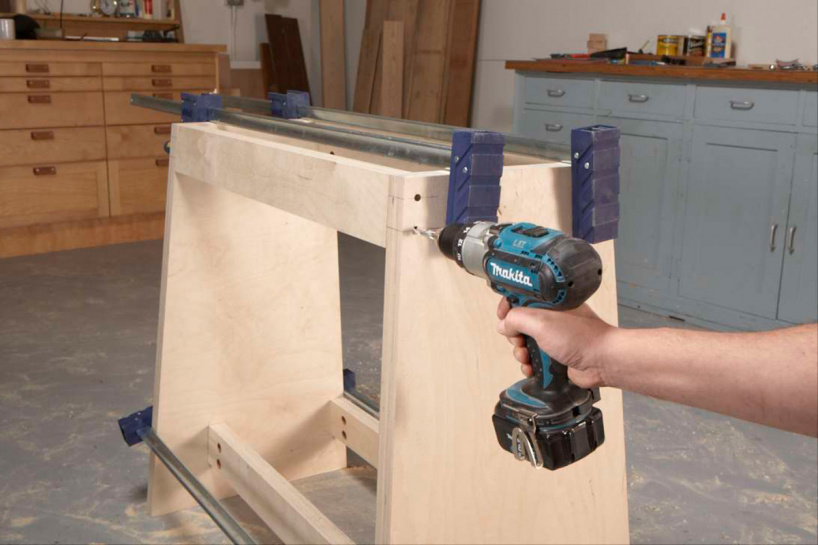

5. Просверлите балки через отверстия в ножках. Разберите основание.

Временно сожмите вместе ножки и все четыре балки. Используя ручную дрель и то же сверло 3/8 дюйма, расширьте каждое отверстие под болт в каждой балке (фото 5). Разберите основание. При необходимости просверлите эти отверстия глубже.

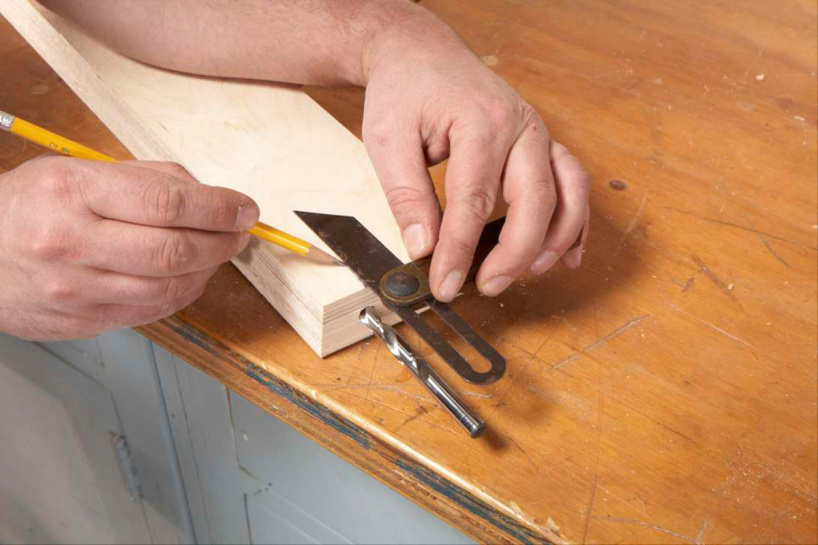

6. Вставьте то же сверло в балки. Используя малку, перенесите угол фрезы на поверхность балки. Это позволит вам найти точный центр отверстий для медных трубок, которые будут удерживать гайки.

Проложите отверстия для медных трубок, которые будут удерживать гайки, прямо из отверстий, которые вы только что просверлили. Сначала нарисуйте центральную линию через каждое отверстие. Вставьте сверло 3/8″. Отрегулируйте малку так, чтобы она была параллельна сверлу (каждое отверстие может немного наклоняться под другим углом). Поместите малку рядом с центральной линией отверстия и проведите линию вниз по лицевой стороне направляющей (фото 6). Отметьте центр отверстия для медной трубки на этой линии (рис. D).

Читать еще:  Двигатель zd30ddti технические характеристики

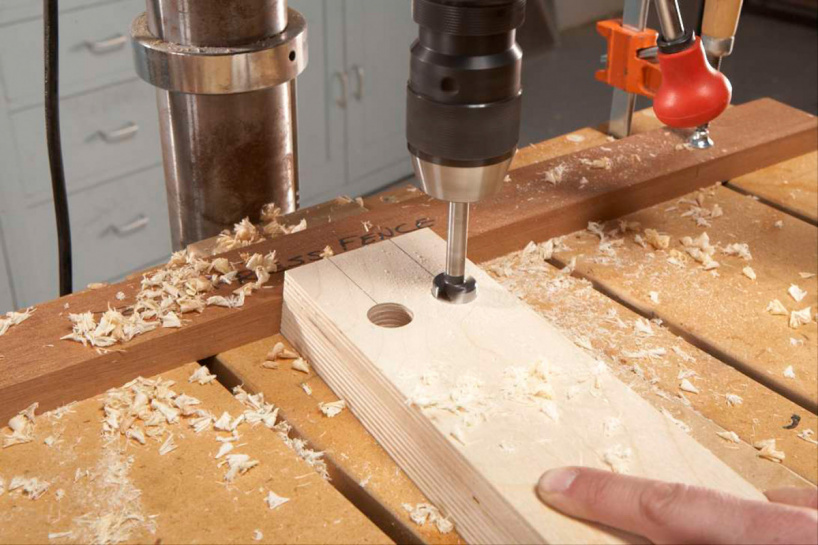

7. Просверлите отверстия для медных трубок, используя сверло Форстнера 7/8″. Точность крайне важна для прочного соединения и легкой сборки.

Установите стол сверлильного станка на 90° и просверлите отверстия для медных трубок через направляющие, используя сверло Форстнера 7/8″ (фото 7).

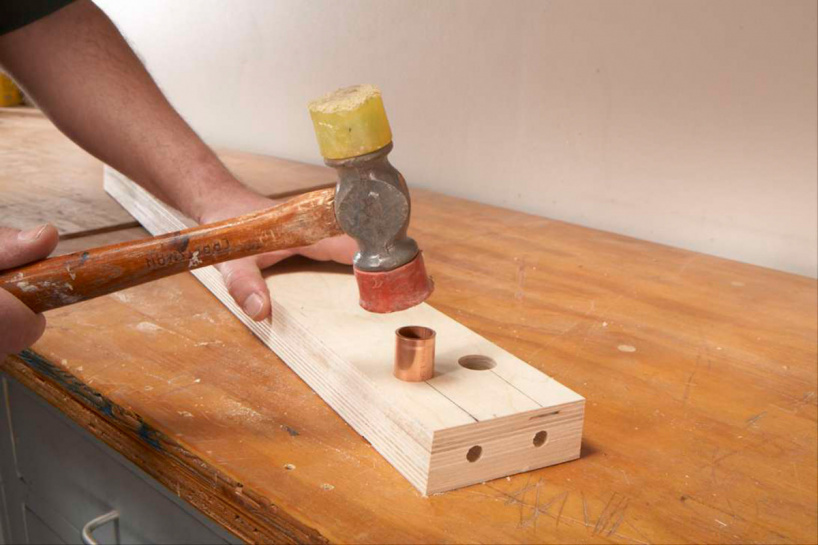

Фото 8. Вставьте медные патрубки, сделанные из медной трубы, в отверстия. Просверлите концы балок и трубы, чтобы закончить соединение.

Отрежьте 1-1/2 дюйма медной трубы с внутренним диаметром 3/4 дюйма (P) и вставьте их в каждое отверстие (фото 8). Вставьте сверло 3/8 дюйма обратно в дрель. Вставьте сверло в каждое отверстие для болта и просверлите ближнюю сторону каждой медной трубки.

Определение размера подставки:

«Один размер для всех» — данный принцип не работает, когда речь заходит о стойке для токарного станка, её высота должна соответствовать вашему росту.

Чтобы рассчитать высоту подставки, вам понадобятся два измерения. Во-первых, если вы будете использовать напольный коврик, встаньте на него. Согните руку в локте так, чтобы получился угол 90°. Измерьте расстояние от пола до кончиков пальцев. Во-вторых, измерьте расстояние от центра шпинделя токарного станка до нижней части его основания. Вычтите это расстояние из высоты вашей руки — это идеальная высота для вашей стойки.

Длина стенда зависит не только от длины токарного станка. Вам понадобится достаточно места на левом конце подставки, чтобы ваши ноги не упирались в ее ножку. Когда вы определяете размеры подставки, проведите воображаемую отвесную линию от лицевой стороны патрона до пола. Оставьте около 10 дюймов между отвесом и внутренней стороной ножки.

Соберите стол-стойку:

Просверлите отверстия в верхних балках для стопорных винтов, которые крепят верхнюю часть. Снова закрепите ножки и все балки вместе. Вставьте болт через каждое отверстие. Вставьте гайку в медную трубку, прижмите ее к болту плоской отверткой и затяните болт.

Закрепите полки и ножки (К) винтами для древесины с потайной головкой. Точное положение верхней полки будет зависеть от длины приводного ремня двигателя. После определения правильной высоты верхней полки обрежьте ее до нужной длины. Чтобы закрепить верхнюю полку, отметьте ее расположение, а затем опрокиньте основание вверх дном. Полка останется на месте, потому что ее концы конические. Пропустите винты через ножки и вставьте в полку.

Прикрепите верх. Установите токарный станок на подставку. (Если ваш токарный станок имеет отдельный двигатель, поместите его на верхнюю полку примерно в том месте, где он будет идти. Выровняйте шкив токарного станка со шкивом двигателя.) Отметьте монтажные отверстия токарного станка. Отметьте проходное отверстие для ремня (Рис. A). Прикрутите двигатель к креплению двигателя (M) и прикрепите крепление двигателя к верхней полке с помощью петель.

Снимите токарный станок и вырежьте отверстие для ремня. Предварительно просверлите отверстия под болты подвески, которыми станок будет крепиться к подставке. Установить подвесные болты и установите токарный станок. Наконец, прикрутите держатель прутка (Q) и крючок для гаечного ключа. При желании покройте стойку морилкой.

Список покупок:

  • Шестнадцать болтов с шестигранной головкой 3/8″ x 4″;
  • Шесть шестигранных винтов размером 1/4″ x 4-1/2″;
  • Шестнадцать плоских шайб 3/8″;
  • Шестнадцать шестигранных гаек 3/8″;
  • Четыре подвесных болта 1/4″ x 1-1/2″;
  • Десять плоских шайб 1/4″;
  • Четыре шестигранные гайки 1/4″;
  • Одна пара стыковых петель 2-1/2″;
  • Цельная медная труба внутренним диаметром 3/4″ x 24″;
  • Три листа фанеры из балтийской березы размером 3/4″ x 5’ x 5’.
