Дешифровка шильдика двигателя

Дешифровка шильдика двигателя

Сообщение Serex » 02 май 2012, 12:38

Перед вами шильдик двигателя

Меня интересует только два вопроса
1. Какая изоляция у этих двигателей, подходит ли она для регулировки частотником?
2. Что за датчик термической защиты в этом двигателе. Провода из него два, так что защита должна быть. Хотя клеммную крышку не откручивал.

Но посмотрев сколько всяких интересных значков на этом шильдике, я решил что можно побадаться эрудицией, что та или иная буква обозначает 🙂

а вот образцовый шильдик, какой-то неизвестной конторы ))

Re: Дешифровка шильдика двигателя

Сообщение Никита » 02 май 2012, 14:15

ну с практической точки зрения проще всего по известному артикулу найти у сименса нужную инфу.
Изоляция скорее всего капроновая, класс F, 155градусов. Это на шильдике явно написано. Про допустимое напряжение, в т.ч. импульсы, — на шильде нет инфы, надо смотреть каталог. Сименс возможность работы с ПЧ обычно прописывает явно.
Про термическую защиту я информации не увидел. Если есть — либо позистор, либо уже реле встроенное. Скорее первое, проверяется вскрытием или омметром. Если оно вообще есть.
Вот на второй шильде явно прописаны три позистора с изломом на 150°С.

Про второй. Сейчас скажете «блин, очевидно же». S1 — это продолжительный режим работы. 🙂
А количество полюсов видно из оборотов — тут у обеих машин по одной паре, это в принципе тоже очевидно.
IE1 — это «стандартная» энергоэффективность в соответствии со стандартом IEK (или МЭК) 60034-30.
Ну а классическое CE — это европейский аналог нашего РСТ — соответствие европейским нормативам безопасности.

Re: Дешифровка шильдика двигателя

Сообщение Jackson » 02 май 2012, 14:35

На некоторых двигателях встраивается внутрь термостат, разрывающий цепь питания при перегреве. Но не в эти двигатели — здесь мощность слишком велика, вряд ли. Возможно это либо датчик Pt100 либо выход типа «сухой контакт» c термостата.

А с чего Вы взяли что этот датчик там есть? на шильде нет никакой маркировки про это.

Расшифровка маркировки электродвигателей отечественных и импортных

Современное обозначение и расшифровка параметров электродвигателей

Маркировка имеет несколько основных позиций:

• марка (тип) электродвигателей;
• вариант исполнения;
• рабочая длина оси вращения;
• монтажные размеры крепления;
• длина сердечника;
• число пар полюсов;
• модификация конструкции;
• климатическое исполнение.

Ниже приведена расшифровка обозначений современных двигателей.

Ниже вы видите пример полной маркировки асинхронных двигателей и его расшифровка.

Также указывается и степень защиты электродвигателя от пыли и влаги по классу IP, цифрами от 0 до 8. Здесь первая цифра — это защита от пыли, а вторая — от влаги.
При этом в наименовании указывается монтажное исполнение. По коду монтажного исполнения можно определить, как производится крепление двигателей – на лапах или с помощью фланца. Например, IM 1081 говорит о креплении на лапах, и о том, что возможна установка валом вверх, вниз или горизонтально.

Для электропривода во взрывозащищенном исполнении в пакете сопроводительных документов должен быть сертификат, в котором указана маркировка по степени взрывозащиты, по её виду и сфере применения. Также и в маркировки двигателя если вначале указана буква В – он взрывозащищенный, например ВА07А(М)-450-710.

При этом обозначение двигателей постоянного тока отличается от переменного и имеет такой вид, как показано на рисунке.

На ниже приведенном рисунке представлена информация о тяговых электродвигателях, смонтированных на кранах.

Аналогичные данные размещаются на шильдиках электродвигателей.

Информация на табличке говорит, что:

• АИР – тип асинхронной машины;
• 80 – длина вала;
• А-монтажный размер;
• 4-количество полюсов;
• У- предназначен для работы в умеренном климате;
• 3-устанавливается в закрытом помещении.

Мощность 1,1 кВт, частота вращения 1420 об/мин. Может работать от переменного тока напряжением 220 или 380 вольт при включении обмоток треугольником или звездой.

Ток потребления соответственно будет 4,9/2,8А. Степень защиты IP54. Произведен в республике Беларусь.

Схема соединения и расшифровка обозначений клемм в коробке

На электродвигателе имеется клеммная коробка, её еще называют «брно». Где на болтах крепятся выводы начала и конца обмоток статора.

На вышеприведенном рисунке представлена коробка с маркировкой клемм, а на нижеприведенном рисунке приведено обозначение выводов обмоток, перемыкая которые определенным образом, можно получить соединение треугольником или звездой:

• U1 является концом первой обмотки, а W2 началом третьей;
• V1 конец второй, а U2 – начало первой;
• W1 конец третьей, а V2 начало второй.

Перемыкая контакты U1, V1, W1 получаем соединение обмоток звездой, а перемыкая пары контактов U1 c W2, V1 c U2, W1 c V2 — обмотки соединенные треугольником.

Маркировка импортных двигателей

На импортных электродвигателях используется аналогичная маркировка.

На рисунке представлен шильдик электродвигателя, произведенного в Италии. Где нанесена маркировка аналогичная отечественным двигателям, но по европейским стандартам. По этим данным можно подобрать отечественный аналог.

Немецкая фирма Siemens выпускает электродвигатели различного назначения. При этом обозначение на шильдике наносятся данные для стандартного напряжения, но для разной частоты питающего напряжения. На приведенном ниже рисунке, представлена расшифровка информации с шильдика двигателя фирмы Сименс.

Аналогичная маркировка электродвигателей размещается на шильдиках китайских производителей. Зачастую они выпускают продукцию под известными брендами, такими как тот же «Сименс».

Определение параметров двигателя при отсутствии таблички

Если нет таблички на двигателе,и отсутствует паспорт, возникает вопрос, как определить его мощность. Для этого существует несколько способов:

1. Измерив, диаметр и длину вала, по таблице вычисляют его параметры.
2. Зная габаритные и крепежные размеры, можно по этой информации осуществить подбор электродвигателей, по таблицам, которые вы найдете по ссылке ниже.
3. Измерив, сопротивление обмоток, по формуле определяют мощность. Для этого замеряют сопротивление при соединении звездой. Результат делят на 2. Полученные данные подставляем в формулу: P=(220v*220v)/R, полученную цифру умножаем на 3, это и будет искомая мощность. При соединении звездой расчет производят по этой же формуле, результат умножаем на 6. Получаем необходимую мощность.
4. Подключив мотор к сети, амперметром замеряют ток холостого хода. После чего по данным таблицы производят подбор двигателей.

Такая ситуация часто возникает на производстве. Поэтому электрики должны понимать, как узнать мощность двигателей при отсутствии шильдика.

При подключении электрики обязаны учитывать направление вращения вала привода подсоединенного к насосам. Это относится как к трехфазным, так и однофазным двигателям. На некоторых моторах на корпус наносится стрелка, указывающая направление вращения.

Маркировка моторчиков для радиоуправляемых моделей

Маркировка бесколлекторных двигателей на модели имеет два показателя: размеры статора диаметр/высота или внешние габариты. Обозначаются четырехзначным цифровым значением, например, 2212. Первые две цифры определяют диаметр, а вторые — длину статора в миллиметрах.

Обратите внимание, что указываются размеры не корпуса, а статора. Приведенный выше моторчик типа 2212 – outrunner по конструкции, то есть бесколлекторный двигатель с внешним ротором. Размеры его корпуса будут отличаться от 22 и 12 мм.

Однако, внешние размеры статора это маркетинговый ход менеджеров по продажам, потому что обмотка в нём может быть любой.

Вот мы и рассмотрели, какая бывает маркировка электродвигателей и их расшифровка. Если остались вопросы, задавайте их в комментариях под статьей!

Что означают те или иные шильдики на багажнике автомобиля. Водителю на заметку

1. На каких авто можно увидеть фирменные шильдики Фольксваген?
2. Обозначения дизельных моторов
3. Другие популярные шильдики

По шильдику на багажнике автомобиля можно судить о его технических характеристиках, комплектации, объеме мотора и т. д. Производители вводят собственные буквенные и цифровые обозначения. Давайте попробуем разобраться в самых популярных шильдиках.

На каких авто можно увидеть фирменные шильдики Фольксваген?

1. TSI
Такой значок свидетельствует о наличии турбонаддува и непосредственного впрыска топлива. Чаще всего он красуется на багажнике автомобилей Фольксваген, Сеат, Шкода, Ауди. Причем это будут модели абсолютно разных классов, от скромного Поло до презентабельного Пассата. Фактически турбонаддувом комплектуются моторы с разным объемом. Популярные на сегодняшний день комбинации: 1,2 TSI, 1,4 TSI, 1,8 TSI. Цифры слева означают объем мотора. На некоторых моделях имеется схожий шильдик – TFSI.

2. TDI
Подобный значок на багажнике означает, что машина оснащена дизельным двигателем с турбонаддувом. При этом объем мотора может существенно варьироваться от 1,2 л до 5 л (Фольксваген Таурег).

Обозначения дизельных моторов

1. CDI
Такой шильдик характерен для легендарных моделей Мерседес и других авто группы Daimler. Самые популярные вариации: 3.2CDI, 2.2CDI, 2.7CDI. Цифры слева – объем двигателя.

2. CRDI
Такое обозначение вы можете увидеть на автомобилях корейского производства – Киа и Хюндай. Это будет свидетельствовать о наличии дизельного мотора, который работает за счет того, что топливо подается к форсункам аккумулятором высокого давления.

3. DCi
Аббревиатура DСi характерна для систем с непосредственным впрыском топлива. Её можно увидеть на багажнике автомобилей Рено. Например, 1.5 DСi – весьма популярный силовой агрегат, которым комплектуется Кангу, Дастер, Меган и т.д.

Другие популярные шильдики

1. MPI
Чаще всего подобный значок красуется на багажнике машин Mazda. Если говорить простыми словами, это обыкновенный многоточечный впрыск, который успел себя зарекомендовать наилучшим образом. Чего только стоит популярный двигатель 2.3 MPI для Mazda 6!

2. БМВ М-серии
Пресловутые БМВ М-серии не дают покоя многим автолюбителям. Эти легендарные автомобили отмечены буквой «М» и тремя цветными полосами на багажнике. Разумеется, многие автовладельцы стандартных версий БМВ клеят на капот и багажник шильдики М-серии. Схожие шильдики других тюнинг-ателье – Альпина и Хаманн.

3. Brabus
Это немецкое тюнинг-ателье, специализирующееся на доработке машин Мерседес-Бенц. Поэтому значок может быть выполнен в разных стилях, в зависимости от пожеланий заказчика.

4. Lorinser, AMG
Такие эмблемы на багажнике авто могут свидетельствовать о принадлежности к «элите». Разумеется, они имеются в свободной продаже. Поэтому судить о том, проведена ли над машиной работа тюнинг-ателье, по одному значку – нельзя.

5. Quattro, 4Matic, AWD, 4Motion
Такие отличительные признаки подтверждают наличие полного привода. Как правило, каждая компания обозначает полный привод по-своему. Вышеупомянутые системы являются лучшими среди аналогов, представленных на современном автомобильном рынке.

Как идентифицировать двигатель Perkins®?

Умение прочесть информацию на шильдике — навык, который позволит вам подобрать запасные части к вашему двигателю Perkins®

На протяжении многих лет Perkins® выпускал сотни различных моделей двигателей, и каждая из них имеет несколько модификаций. Так как же узнать точную спецификацию своего двигателя?

Вся необходимая информация о двигателе указана на шильдике, необходимо только его найти и уметь прочитать.

Двигатели различаются в зависимости от применения и предъявляемым требованиям к мощности оборудования / техники, где они используются. Точно также и элементы двигателя могут отличаться в зависимости от его модификации. Например, различие в размерах вентилятора и шкива означает различие в приводных ремнях, а установка турбонаддува повлечет изменения в масляной системе. Знание модели двигателя и его серийного номера позволит вам правильно подобрать запасные части для технического обслуживания или ремонта двигателя.

Серийный номер двигателя указан на металлическом шильдике. Как правило, металлическая табличка закреплена на блоке двигателя с левой стороны. Места возможного расположения шильдиков у различных серий двигателей можно посмотреть по ссылке.

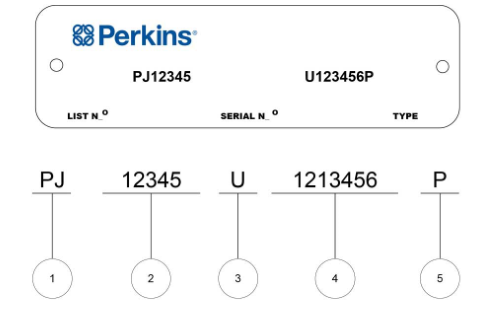

Например, серийный номер двигателя Perkins® может иметь вид: PJ 12345 U 123456P

1

2

3

4

5

PJ: модельный ряд двигателей , в данном случае 1106D-E66TA

12345: Номер модификации двигателя или номер заказа двигателя

U: Страна производства , в данном случае Великобритания (UK)

123456: уникальный номер двигателя

Как правило, первых семи знаков достаточно для того, чтобы определить соответствующие двигателю оригинальные запасные части. Во многих случаях первых двух букв достаточно для того чтобы определить модельный ряд, а это простой способ узнать тип двигателя.

Номер модельного ряда двигателя содержит информацию о составных элементах двигателя.

Например, 1206E-E66TAG:

• Первые две цифры- «12» — модельный ряд двигателя , в данном случае 1200 Серия
• Следующие две цифры «06» — количество цилиндров, в данном случае их 6
• Буква — «E» — указывает на соответствие двигателя стандартам токсичности выбросов Евросоюза Stage IIIB / США Tier 3
• Буква «E» после дефиса — означает, что двигатель имеет электронную систему управления впрыском топлива. Если буква отсутствует, это означает механический впрыск.
• Следующие две цифры -«66» — объем двигателя в децилитрах, в данном случаен 6,6 литра.
• Следующие буквы говорят об особенности двигателя, например, типе подачи воздуха. В данном случае «T» — означает наличие турбокомпрессора, «A» означает охлаждение воздухом. «W» — водяное охлаждение. Отсутствие букв означает естественную подачу воздуха.
• «G» — в скобках указывает на номинальную характеристику генератора двигателя
