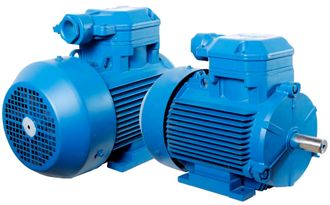

Взрывозащищенные электродвигатели ВАО

Взрывозащищенные электродвигатели ВАО

ООО «Регионэлектросбыт» осуществляет поставку электродвигателей ВАО взрывозащищенного исполнения по всей России и таможенному союзу. Работает собственная служба доставки, так же возможен самовывоз со склада в Екатеринбурге по адресу: ул. Смоленская, 12.

Всегда в наличии электродвигатели ВАО2-450, ВАО2-315М2, ВАО2-355М6, ВАО2-280М4 и другие модели, а так же их модификации в нескольких вариантах монтажного исполнения.

Уточнить наличие товара на складе можно по телефонам отдела продаж.

Чтобы купить взрывозащищенные электродвигатели, отправляйте заявку прямо с сайта или направляйте запрос на info@res-elektro.ru.

Телефон: +7 (343) 227-92-42

Эл. почта: info@res-elektro.ru

Обзор электродвигателей взрывозащищенного исполнения

Взрывозащищенные электродвигатели ВАО применяются во взрывоопасных производствах в качестве электропривода стационарных агрегатов и механизмов в химической, нефтеперерабатывающей, угледобывающей, фармацевтической и других промышленных отраслях. Электродвигатели ВАО2-315М2, ВАО2-355М6, ВАО2-280М4 и другие модели могут работать в помещениях, где благодаря особым условиям образуются взрыво- и пожароопасные смеси, которые относятся к категориям IIA, IIВ, IIC, а также к группам воспламенения Т1, Т2, Т3 и Т4.

Электродвигатель взрывозащищенного исполнения – это асинхронный агрегат с короткозамкнутым ротором и работающий от промышленной сети трёхфазного переменного тока с напряжением 220/380 V и 660 V cчастотой 50и 60 Гц. Ротор и статор взрывозащищенного двигателя, размещены во взрывонепроницаемом корпусе. Он способен выдержать давление взрыва, а также предотвращает передачу взрыва во внешнюю среду.

Специально сконструированная щелевая защита полностью обеспечивает взрывонепроницаемость корпуса, а уплотнение с эластичными муфтами и прокладками обеспечивает взрывонепроницаемость силового ввода и кабельной коробки. Асинхронные электродвигатели серии ВАО используются в качестве приводов всевозможных технических систем, которые применяются в местах возможного возникновения взрывоопасной концентрации газов и пыли. Режим работы электродвигателей продолжительный, категории S1, от промышленной сети переменного тока с частотой 50 и 60 Гц.

Область применения двигателей ВАО

Двигатели ВАО широко применяются в горнорудной промышленности на шахтах по добыче каменного угля, где возможно образование взрывоопасной пыле-газовой смеси, а также скопление метана. Электродвигатели взрывозащищенные соединяются с механизмами и агрегатами с помощью упругих муфт. Электродвигатели ВАО2-450, ВАО2-315 и другие модификации рассчитаны на питающее напряжение 6000V. Если конструкция электродвигателя выполнена с четырьмя полюсами, то такой двигатель может быть запитан от напряжения 10000V. Двигатели, имеющие взрывозащиту класса 1ЕхdIIBT4, могут изготовляться на напряжение питания 3000V, по желанию заказчика.

В состав двигателя взрывозащищенного исполнения в обязательном порядке входят терморезисторные датчики температуры подшипников, обмоток и сердечника статора. Двигатель может быть запущен при напряжении питания 85 % от номинального. Электродвигатели серии ВАО рассчитаны на 2400 включений в год. Из холодного состояния допускается три пуска один за другим, а из горячего состояния только два пуска с интервалом 5-8 минут между ними и с суммарным количеством не более 8 пусков в сутки.

Кроме высоковольтных двигателей в серии ВАО имеется линейка двигателей для питания от трёхфазной промышленной сети напряжением 220/380V и частотой 50 Гц. Электродвигатели серии ВАО 0,7 выпускаются на мощность от 0,27 до 100 кВт. Корпус коробки для подключения силового кабеля сваривается из стали, а сам кабель питания, в целях безопасности заключается в металлорукав или стальную трубу.

Высоковольтные электродвигатели ВАО2

Информация для заказа

Также вы можете отправить вашу заявку на почту: info@nhm66.ru

Либо позвонить по телефону:

Екатеринбург: +7 (343) 288-25-40

Челябинск: +7 (351) 750-3-495

Новосибирск: +7 (383) 214-28-25

Пермь: +7 (342) 203-02-61

Технические характеристики

Тип двигателяМощность,
кВт
Синхронная
частота
вращения,
об/мин
Напряжение,
В
КПД,
%
cosφ,
о.е.
Iпуск.,
Iном.
Габарит 450 мм
ВАО2-450S22003000600094.10.96.5
ВАО2-450M22503000600094.30.96.5
ВАО2-450LA23153000600094.40.916.5
ВАО2-450LB24003000600094.90.916.5
ВАО2-450S42001500600093.70.886
ВАО2-450M42501500600094.30.886
ВАО2-450LA431515006000950.896
ВАО2-450LB44001500600095.20.896
ВАО2-450M62001000600093.70.835.5
ВАО2-450LA62501000600094.20.845.5
ВАО2-450LB63151000600094.70.845.5
ВАО2-450LA8200750600093.40.795.5
ВАО2-450LB82507506000940.795.5

Структура условного обозначения

  • ВАО — взрывозащищенный асинхронный обдуваемый;
  • 2 — номер серии;
  • 450 — габарит (высота оси вращения, мм);
  • S — условная длинна станины (S,M,L,LA,LB);
  • 4 — число полюсов.

Назначение электродвигателей серии ВАО2

Предназначены для привода стационарных машин и механизмов в шахтах, опасных по газу и пыли, а также во взрывоопасных помещениях всех классов и наружных установках, где могут образовываться взрывоопасные смеси газов, паров или пыли с воздухом, отнесенные по взрывоопасности к категории llА, llB и группам воспламеняемости Т1, Т2, Т3, Т4. Электродвигатели имеют исполнение по взрывозащите: 1ExdIIBT4 (ExdIIBT4) кроме ацетилена.

Габаритные, установочные, присоединительные размеры и масса

* все размеры в миллиметрах.

Тип
двигателя
l30b30b31h31l1l10l11l12l31l34l91
ВАО2-450-200-41660110088511052106301070325315925122
ВАО2-450-250-4710
ВАО2-450-315-4
ВАО2-450-400-4800
ВАО2-450-200-6710
ВАО2-450-250-6
ВАО2-450-315-6176080011701050
ВАО2-450-200-8710
ВАО2-450-250-8800
Тип
двигателя
d1db1b10b11b12b33hhh5hh34NМасса,
кг
ВАО2-450-200-41003528750900130740450161063026512160
ВАО2-450-250-42340
ВАО2-450-315-42760
ВАО2-450-400-43180
ВАО2-450-200-62460
ВАО2-450-250-63000
ВАО2-450-315-63300
ВАО2-450-200-83120
ВАО2-450-250-83360

Конструкция

Двигатель выполнен закрытым, во взрывонепроницаемой оболочке, имеет воздушное обдуваемое охлаждение корпуса и внутреннюю аксиальную замкнутую систему циркуляции воздуха, осуществляем центробежным вентилятором, насаженным на вал ротора. Кожух наружного вентилятора двигателя — стальной, крепится к станине болтами. Подшипниковые щиты, крышки подшипников, лабиринтные и маслосбрасывающие кольца отлиты из чугуна. Двигатели изготовляются на подшипниках качения. Изоляционные материалы обмотки статора класса нагревостойкости «Н» или «F». Изоляция обмотки статора термореактивная типа «Монолит-2».

По требованию заказчика двигатели могут изготавливаться:

  • с левым расположением коробки выводов;
  • с кабельным вводом коробки выводов, повернутым на 180 0 от указанного на листе;
  • с обмоткой ротора из меди;
  • с уменьшенным размером b 31 (для отдельных двигателей исполнения РВ 4В);
  • с подшипниками типа SKF.

Применение

Электродвигатели серии ВАО2 применяются в комплектации:

  • насосов,
  • вентиляторов,
  • мешалок,
  • подъемных механизмов,
  • для привода углесосов в шахтах, где добыча угля производится гидроспособом.

Асинхронные взрывозащищенные двигатели ВАО

Для работы во взрывоопасных помещениях всех классов и наружных установках с возможным образованием взрывоопасной концентрации газов, пыли с воздухом, паров с воздухом, которые относятся к 1, 2, 3-й категориям и группам воспламененяемости T1, Т2, ТЗ, Т4 исполнений В1Т4, В2Т4 и ВЗТ4 по ПИВРЭ (по ПИВЭ исполнения В1Г, В2Г, В3Г), применяют для привода машин и механизмов асинхронные двигатели трехфазного тока серии ВАО с короткозамкнутым ротором.

Форма выполнения двигателей ВАО по характеру монтажа M100, М200, М300. Единая серия асинхронных обдуваемых взрывозащищенных двигателей разработана в 10 габаритах (по две длины в каждом) мощностью от 0,27 до 100 кВт. Обозначение двигателей, например, ВАО-52-6, расшифровывается следующим образом: В — взрывозащищенный, А — асинхронный, О — обдуваемый, 52 — пятого габарита второй длины и 6 — шестиполюсный. Эти двигатели имеют повышенную надежность, обеспечиваемую применением высокопрочных изоляционных материалов и цементирующих лаков.

Наряду с двигателями основного исполнения серия ВАО имеет ряд модификаций. Например, многоскоростные двигатели ВАОкр используют для привода грузовых лифтов, а двигатели ВАКР со встроенными тормозами — для привода кранов.

Двигатели многоскоростные питаются только от сети напряжением 380 В с частотой 50 Гц. Эти двигатели изготовлены с изоляцией класса Н. Установочные размеры этих двигателей идентичны с установочными размерами соответствующих габаритов двигателей серии ВАО основного исполнения.

По способу монтажа они имеют исполнение: М101 — на лапах, М201 — с фланцем на щите, М301 — на лапах и с фланцем на щите и допускают работу в горизонтальном и вертикальном направлениях с расположением свободного конца вала как вниз, так и вверх.

Двигатели взрывонепроницаемые ВАОкр исполняют двухскоростными 6, 8 и 9-го габаритов. При ПВ=40% и частоте вращения 1000 мин-1 они допускают 120 пусков в час.

Двигатели взрывонепроницаемые ВАКР рассчитаны для работы в повторно-кратковременном режиме. Эти двигатели питаются от сети напряжением 380/660 В. По способу монтажа двигатели ВАКР имеют исполнение M101, М301 мощностью до 10 кВт включительно. Установочные размеры их идентичны с установочными размерами двигателей серии ВАО соответствующих габаритов. Изоляция обмоток этих двигателей класса В, а у двигателей 6 — 9-го габаритов класса Н.

По способу монтажа двигатели имеют исполнение M101, M101/Ml04, М401, М402. Степень защиты двигателей от внешней среды должна быть ни ниже IP54.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

Электродвигатели взрывозащищенные 4ВР (АИМ, АВ, ВА, ВАО)

Купить в 1 клик

  • для режима работы S1
  • питание от сети переменного тока 50 Гц напряжением 380В (220В, 660В)
  • исполнение по взрывозащите1ExdellBT4
  • климатическое исполнение и категория размещения У2
  • степень защиты IP54.
  • для режима работы S1
  • питание от сети переменного тока 50 Гц напряжением 380В (220В, 660В)
  • исполнение по взрывозащите1ExdellBT4
  • климатическое исполнение и категория размещения У2
  • степень защиты IP54.

Электродвигатели взрывозащищенного исполнения ВР, ВАО, ВА, 4ВР используются на предприятиях нефтегазовой, угольной, химической, металлургической отраслей. Их задействуют во всех случаях, когда технология производственного процесса сопряжена с возможностью образования взрывоопасного сочетания газов, паров или пыли.

Двигатели взрывозащищенные 4ВР изготавливаются с исполнением по взрывозащите 1 ExdllBT4, 1ExdEIIBT4. Окружающая среда — взрывоопасная с содержанием взрывоопасной пыли, газов или паров.

Электродвигатели 4ВР изготавливаются габаритов 63, 71, 80, 90, 100, 112, 132 мм. Климатическое исполнение двигателей 4ВР — У2, УЗ, У5, УХЛ2.

Электрические параметры электродвигателей 4ВР соответствуют электрическим параметрам двигателей АИР соответствующих габаритов. Они взаимозаменяемы с марками АИМ, В, ВА, АИММ, АИМЛ.

Взрывозащищенные электродвигатели серий АИМ, АИММ, АИМР, ВА, АВ, АИМУ, АИМА во многом похожи на обычные стандартные общепромышленные электродвигатели. У взрывозащищенных и общепромышленных электродвигателей одинаковая линейка мощностей и одинаковая привязка мощностей к габариту (высота от центра вала двигателя до опорной поверхности лап), да и по внешнему виду они очень похожи.

Взрывозащищенный электродвигатель можно сразу отличить от общепромышленного только по более массивной клеммной коробке (коробке выводов), так как она должна обеспечить ввод специального провода или бронированного кабеля. Степень защиты коробки, как и самого двигателя — IP54, у некоторых заводов- изготовителей IP55.

Взрывобезопасные двигатели делятся на две большие группы — рудничные (например типа АИМР, ВРП, 3ВР, 2ВР, ВАР, АИМУР и тп) и нефтехимические (например тип АИМ, АИММ, АИМР, ВА, АВ, АИМУ, АИМЛ, 4ВР, 2В, 3В, АИМА).

Общие технические характеристики взрывозащищенных двигателей 4ВР

Размеры электродвигателей 4ВР

Исполнение IM208X (IM308X)

Примечание * – масса указана для четырехполюсных двигателей большей длины

1.Обозначение серии:
АИР, А, 4А, 5А, АД – общепромышленные электродвигатели с привязкой мощностей по ГОСТ 51689-2000
АИС, 6А, IMM, RA, AIS – общепромышленные электродвигатели с привязкой мощностей по евростандарту DIN (CENELEC)
АИМ, АИМЛ, 4ВР, ВА, АВ, ВАО2, 1ВАО, 3В – взрывозащищенные электродвигатели
АИУ, ВРП, АВР, 3АВР, ВР – взрывозащищенные рудничные электродвигатели
А4, ДАЗО4, АОМ, ДАВ, АО4 – высоковольтные электродвигатели

2. Обозначение модификации:
М – модернизированный двигатель
К – с фазным ротором
Х – алюминиевая станина электродвигателя
Е – однофазный электродвигатель на 220В
Н – исполнение защищенное с самовентиляцией
Ф – исполнение защищенное с принудительным охлаждением
С – повышенное скольжение
В – встраиваемый
Р – с повышенным пусковым моментом
П – для привода вентиляторов в птицеводстве

3. Высота оси вращения электродвигателя над размещаемой поверхностью в мм.
50, 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355, 400…

4. Установочный размер по длине станины или длина сердечника:
А, В – вариант длины сердечника
S, M, L – вариант длины сердечника и установочных размеров по длине станины (S — короткий, M — средний, L – длинный)
X, XK, Y, YK – вариант длины сердечника статора высоковольтных двигателей.

5. Число полюсов электродвигателя.
2 (3000 об/мин); 4 (1500 об/мин); 6 (1000 об/мин); 8 (750 об/мин);10 (600 об/мин); 12 (500 об/мин)
4/2, 6/4, 8/6, 12/4, 12/6, 6/4/2, 8/6/4 и т. д. – многоскоростные электродвигатели

6. Обозначение конструктивной модификации электродвигателя:
Б – c датчиком температурной защиты обмотки;
Б1 – с датчиками температурной защиты подшипниковых узлов и обмотки;
Б2 – с датчиком температурной защиты подогревателя и обмотки;
Е – встроен тормоз электромагнитный;
Е2 – встроен тормоз электромагнитный и ручка расторможения;
П – выполнен с повышенной точностью (по установочным параметрам);
Ж – пригоден для моноблочных насосов;
Н – малошумный электродвигатель;
Л – изготовлен для привода лифтов;
С – пригоден для нефтяных станков-качалок;
Тр – для осевых вентиляторов в системах охлаждения трансформаторов;
РЗ – для мотор-редукторов.

7. Климатическое исполнение:
У – для умеренного климата;
УХЛ – для умеренного и холодного климата;
ХЛ – для холодного климата;
Т – подходит и для сухого, и для влажного тропического климата;
М – умеренно-холодный морской климат;
О – общеклиматическое исполнение (на суше);
В – всеклиматическое исполнение (на море и на суше).

8. Категория размещения для эксплуатации:
1 – на открытом воздухе;
2 – под навесом, в кузовных прицепах, в палатках и т.п.;
3 – в помещениях без регуляции климатических условий;
4 – в помещениях с регулируемыми условиями;
5 – в помещениях с повышенной влажностью (подвалы, шахты, трюмы и т.п.).
