Двигатель Toyota 1ZR-FE

Двигатель Toyota 1ZR-FE

Разработка технологии Valvematic и двойного VVT-i стали поводом для выпуска новой серии двигателей в корпорации Toyota. Новинки нашли свое применение в серии силовых агрегатов ZR, начавшей свою историю в 2006 году. На рынок вышли одновременно несколько моторов семейства с разным объемом и разным применением. Двигатель 1ZR-FE – один из младших агрегатов линейки, который был разработан специально для C-класса.

Технические характеристики

Узкая сфера применения продиктовала условия, которым должны были соответствовать характеристики 1ZR-FE. В числовом пересчете показатели агрегата выглядят так:

При уменьшенном ходе поршня мощность осталась достаточно большой. Такое сочетание характеристик сделало двигатели потенциально более надежными. Ресурс 1ZR-FE составляет порядка 400 тысяч километров. При этом капитальный ремонт поршневой системы сделать невозможно – тонкостенный блок цилиндров и отсутствие ремонтных размеров делают этот ресурс окончательным сроком эксплуатации.

Двигатель Toyota 1ZR-FE отличается несвойственными характеристиками в эксплуатации. При низких оборотах динамика автомобиля не слишком впечатляет, зато в трассовом режиме обгон удается совершить без сложностей даже с больших скоростей.

Недостатки и жалобы на агрегат

Среди недостатков агрегата можно назвать характерные звуки от цепи привода ГРМ. После 100 тысяч километром пробега цепь начинает греметь, но в салон этот звук практически не проходит. После такого пробега и сам мотор начинает работать гораздо более шумно. С чем это связано, инженеры концерна не объясняют.

Неудобное расположение масляного фильтра на 1ZR-FE стало также значительной проблемой. Фильтр расположен с задней стороны двигателя, а отсутствие визуального контроля часто приводит к вытеканию масла. Давление в системе достаточно большое, поэтому после нескольких тысяч эксплуатации фильтр начинает прокапывать.

Отзывы 1ZR-FE показывают, что двигатель имеет достаточно большой расход топлива. Заявленные паспортные данные могут быть превышены в полтора раза. Хотя, этот показатель зависит в большей степени от привычек водителя, а не от конструкции двигателя.

Применение двигателя

Разрабатывался двигатель для обновленных моделей комфорт-класса, и его использование осталось в данном модельном пространстве:

Неисправность коробки передач Toyota Сorolla

Если какая-либо из передач на автомобиле модели «Тойота Королла» отказывается включаться, можно устранить неисправность самостоятельно. В ситуации, когда это сделать не удается, стоит обратиться в специализированные технические центры официального дилера японской марки Тойота Люберцы и Тойота Измайлово.

Возможные причины неисправности

Нарушения в переключении передач на автомобилях, оснащенных механическими коробками передач ММТ, могут происходит по ряду причин.

• Может быть нарушено функционирование цилиндров системы сцепления — рабочего или главного.
• Возможно, состояние трубопровода, соединяющего рабочий и главный цилиндры системы, нарушено.
• Еще одна причина — нарушения в состоянии троса, отвечающего за включение передачи.
• Могут быть изношены элементы сцепления (1 ряд): речь идет о фрикционных настройках, маховиках, ведомом диске сцепления, выжимном подшипнике или нажимном диске;
• Износившиеся элементы системы сцепления (синхронизаторы, шестерни, подшипники) также могут стать причиной невозможности включить передачу.

При наличии роботизированной коробки передач ММТ нарушения в переключении передач, как правило, возникают, когда

• сцепление (ряд 1) перегревается: об это свидетельствует звуковой сигнал и включение лампы на приборной панели, сообщающей о том, что возникла неисправность;
• выходит из строя актуатор выжима;
• нарушается работа актуатора выбора передачи;
• детали системе сцепления изношены: нажимной диск, выжимной подшипник, фрикционные накладки ведомого диска сцепления, маховик.

Если в автомобиле установлены автоматическая коробка передач, нарушения в переключении сцепления могут быть вызваны

• неисправностью гидротрансформатора;
• нарушениями в работе гидроблока;
• проблемами в работе блока управления трансмиссией;
• снижением уровня трансмиссионной жидкости в коробке передач.

Самостоятельное устранение неисправности

В некоторых случаях нарушение можно исправить самостоятельно. Так, если возник перегрев сцепления, рекомендуется остановить автомобиль, заглушить двигатель и подождать, пока сцепление остынет. Затем можно двигаться снова.

В ситуации, когда в автоматической коробке передач чрезмерно снижается уровень трансмиссионной жидкости, ее необходимо долить до нужного уровня. Проверить показатели при помощи щупа.

Устранение неполадок в техническом центре

При обращении автовладельца в наши технические центры с данной проблемой специалисты сначала диагностируют состояние системы, определяют причину поломки — тот элемент, который неисправен.

Далее выполняется замена поврежденной детали или узла. Работа трансмиссии тестируется.

Для записи обращайтесь к менеджерам продаж нашей компании по телефону или через форму заказа обратного звонка.

Чем шокирует и удивит новая Toyota Corolla на первом техосмотре

Напомним, что новая Corolla переехала на платформу TNGA, знакомая нам по таким моделям, как Camry, Prius и кроссовер CH-R. Собирают автомобиль на заводе компании в Турции.

Все седаны, идущие в нашу страну, оснащают так называемым «пакетом» для плохих дорог. Да-да, «российским» автомобилям положены иные пружины и амортизаторы, благодаря чему дорожный просвет увеличен со 135 мм до 150 мм. Посмотрим на один из таких экземпляров поближе.

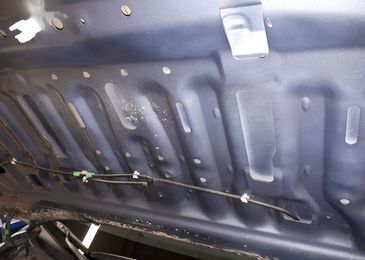

Открываем капот, и удивляемся. Тут нет газовых упоров, а на внутренней части крышки отсутствует даже намек на шумоизоляцию. А седан-то не из дешевых. В среднем оснащении «Комфорт» машина обойдется в 1 434 000 рублей. Вряд ли такая экономия на копеечных деталях понравится покупателю.

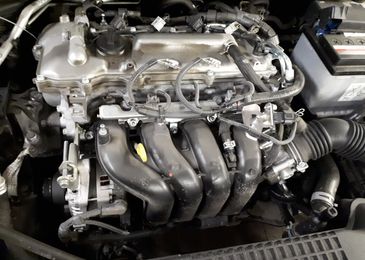

Смотрим дальше. С силовым агрегатом сюрпризов никаких. Тут стоит прежний бензиновый мотор объемом 1,6 л (122 л. с.), работающий в паре с вариатором. Двигатель хорошо известный. Он появился в 2006 году. У него алюминиевый блок цилиндров с тонкими чугунными гильзами. Судя по отзывам, заявленный ресурс агрегата — около 300 000 км, что по нашим временам более, чем прилично.

Названы сроки начала продаж Skoda Karoq в России

Рассекречен экстерьер и интерьер Rolls-Royce Phantom восьмого поколения

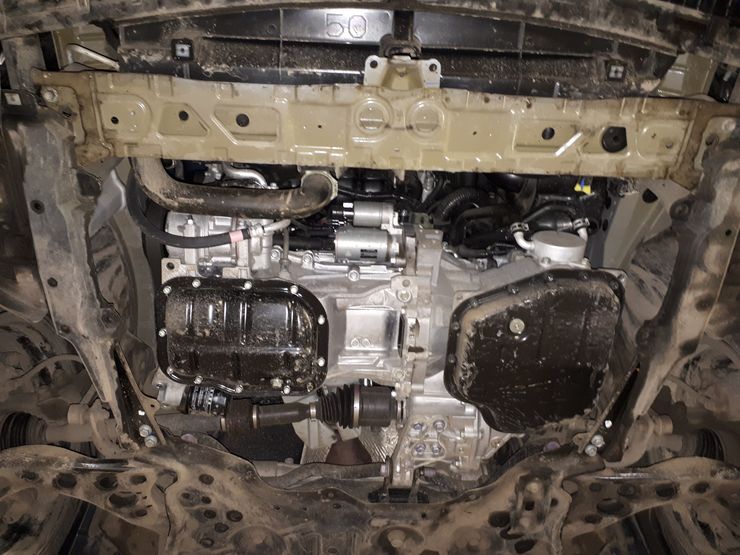

Продолжим осмотр под днищем. На подрамник хорошо бы закрепить стальную защиту, а пыльника, который устанавливают на заводе, от ударов не защитит. Но подвесить стальной «щит» некуда. Впереди смонтирована очень тонкая рамка радиатора. За нее защиту не закрепить, а защищать тут есть что. Поддоны двигателя и вариатора расположены не так уж и высоко. К тому же, наскочив на коварный камень, можно повредить резиновый патрубок системы охлаждения и свернуть трубку системы кондиционирования (показаны стрелками). А это чревато серьезными неприятностями.

А вот рычаги передней подвески сделаны на совесть. Они сварные и довольно крепкие. В общем, будут служить долго. Хорошо и то, что шаровую опору можно поменять отдельно от рычага. Это делает обслуживание седана дешевле. Еще одно достоинство автомобиля — прикрытые грязезащитными щитками тормозные диски. Это однозначно увеличит ресурс и дисков, и колодок.

Нам нравится, как японцы проложили систему выпуска. Сделали так, что ничего не торчит, но ржавчина уже поселилась на некоторых сварных швах и соединительных элементах. Трудно сказать, сколько они выдержат и когда прогорит глушитель. Пусть лучше это случится много позже, чем хотелось бы производителям моделей-конкурентов.

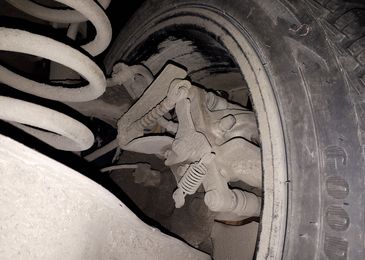

Задняя подвеска седана теперь многорычажная, собранная на подрамнике. Претензий к ней нет. А вот на конструкцию стояночного тормоза обратить внимание стоит. «Ручник» — обычный, механический, без каких-либо революций. Но резинка для уплотнения троса расположена под небольшим углом. Так как она постоянно находится в агрессивной среде, рано или поздно запчасть может треснуть, и внутрь попадет вода. Если на улице мороз, вода замерзнет и механизм имеет шанс заклинить.

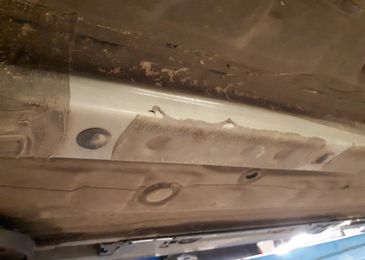

Наконец, хочется заметить, что днище машины обработано очень неплохо, но почему-то обработку производили избирательно. Где-то «проантикорили» просто отлично, а где-то оставили «голые» места.

Подытоживая сказанное отметим, что Corolla не вызвала шквала негатива. Из плюсов выделим неплохое качество сборки и ремонтопригодность. Многие операции по обслуживанию можно делать своими руками, не прибегая к помощи дилеров. В то же время не обошлось без нюансов, на которые стоило бы обратить внимание. Впрочем, критичными их не назвать.

1ZZ — двигатель Тойота 1.8 бензин

Двигатель 1ZZ-FE, является четырехцилиндровым мотором объемом 1.8 литра. Разработан он был в западной Вирджинии, а производился в провинции Онтарио, которая находится в центральной части Канады. Годы производства – с 1998-го по 2007 год. Эта серия моторов стала заменой двигателей Тойоты А-серии.

1. Параметры
2. Потребление бензина
3. На какие Тойоты устанавливался?
4. Модификации
5. Кратко о строении мотора
6. Блок цилиндров
7. Газораспределительный механизм
8. Обслуживание
9. Возможные проблемы и поломки
10. Тюнинг
11. Заключение
12. Видео

Параметры

Двигатель Toyota 1ZZ-FE имеет следующие характеристики:

• точный объем – 1794 кубических сантиметра;
• мощность – 140 лошадиных сил;
• максимальный крутящий момент – 171 Нм при 4200 оборотах в минуту;
• количество цилиндров – 4;
• клапанов на цилиндр – 4;
• степень сжатия – 10.

Особенностями моторов данной серии, в отличие от предшествующей им серии 7А, стал облегченный блок цилиндров, изготовленный из алюминия по технологии литья под давлением. Также из алюминия была изготовлена головка блока, и это был второй опыт Тойота изготовления силового агрегата из легких по весу сплавов, которые, в свою очередь, нетерпимы к перегреву. Именно поэтому, инженерами использовалась лазерная техника нанесения напыления на седла клапанов. Это, а также открытая сверху рубашка охлаждения, которая равномерно распределяет отвод тепла, позволяет сохранять рабочую температуру в норме, которая для этого мотора составляет 95 градусов по Цельсию. Даже разовое длительное превышение температуры может привести к преждевременному выходу блока из строя.

Блок цилиндров

Использование цепи ГРМ, вместо привычного ремня, требует достаточного количества смазки в моторе. Поэтому, для него важно не допускать снижение масла ниже соответствующей отметки на щупе, которая соответствует 3,7 литра. Кстати, производитель допускает потребление масла в количестве 1 литр на 1000 км, что, конечно, уже является признаком неисправности, но для изготовителя-«перестраховщика» не является гарантийным случаем.

Потребление бензина

Двигателем 1ZZ-FE производителю удалось «убить двух зайцев» — добиться высокой мощности при низком уровне потребления топлива. Это стало возможным благодаря использованию многоточечной системы впрыска. Расход топлива зависит от массы автомобиля, коробки передач, аэродинамики кузова и привода. В качестве примера, для сравнения расхода, используется минивэн Corolla Verso на «мешалке»-пятиступке, представитель D-класса Avensis с четырехскоростным автоматом и компактный кроссовер RAV4 c механикой и передним приводом.

• Corolla Verso R10: городской режим – 9,9 литра, в движении по трассе – 6,5 литра, смешанный цикл – 7,7 литров.
• Avensis T250: город – 10,3 литра, трасса – 6,3 литра, смешанный 7,7 л.
• RAV4 XA20: 9,4 литра в городе, 6,2 литра за городом и 7,4 литра в смешанном режиме.

Авенсис Т250 — второе поколение

У всех указанных автомобилей, средний расход находится, приблизительно, на одном уровне – около 7,5 литров в режиме трасса-город, что является более чем достойным показателем. Но все же, наибольший расход среди приведенных автомобилей, на которых установлено мотор 1ZZ-FE, имеет седан среднего класса Avensis. Причина этого кроется в коробке. Как известно, автомобили с АКПП имеет сравнительно больший расход от автомобилей, на которых установлена механика. Также Авенису не хватает пятой передачи. Семейный вариант Короллы проигрывает RAV4 за счет габаритов и, как следствие, худшей обтекаемости кузова. На стороне RAV4, в плане экономичности – низкая масса, и вытекающая из этого высокая удельная мощность. Также не стоит забывать, что RAV4 с двигателем 1ZZ-FE не был представлен в полноприводном варианте.

На какие Тойоты устанавливался?

Двигатель 1ZZ-FE широко использовался компанией Тойота. С конвейера сходили автомобили разных классов и типов кузова. Для местного рынка японцы выпускали минивэны Toyota Opa (XT10) и Toyota Wish (AE10). Также, исключительно для японского рынка, c мотором 1ZZ-FE, производился альтернативный Камри седан Toyota Allion (T240). Пятиместный хэтчбек Toyota Matrix (E130) хоть и внешне напоминает минивэн, им не являлся. Этот автомобиль был специально разработан для рынка Северной Америки, где и выпускался.

Тойота Матрикс

1ZZ-FE под капотом можно встретить на Toyota Celica седьмого поколения, где этот мотор был выбран для серии GT, как бюджетная альтернатива GT-S с Yamaha-Toyot’овским 2ZZ-GE.

В массовых автомобилях Тойоты, двигатель 1ZZ-FE встречался на RAV4 в кузове XA20, двух поколениях Avensis (с 1998 по 2009 года). А вот популярная Corolla сменила три поколения, прежде чем конструкторы смогли найти достойную альтернативу этому двигателю – от 110-го поколения до 150-о, поклонники марки могли выбрать этот мотор в Королле.

Помимо японского автогиганта, мотор использовался американскими производителями – Pontiac, Chevrolet. Английский Lotus комплектовал им свой спидстер Elise. Даже в настоящее время, лицензионные и переименованные на собственный лад, ДВС 1ZZ-FE активно устанавливаются на китайские автомобили, в частности, концерна Geely.

Модификации

Мотор 1ZZ-FE был частью небольшой семьи ДВС 1ZZ. Помимо него в линейку входили:

• 1ZZ-FED производился только в Японии и был точной копией FE, за исключением облегченных шатунов
• 1ZZ-FBE был разработан для Бразилии и был приспособлен для использования биотоплива.

Кратко о строении мотора

Блок цилиндров

При конструировании двигателя были применены некоторые инновационные решения. В частности, в алюминиевый блок цилиндров, снижающий вес двигателя 1ZZ-FE, вплавлялись тонкостенные чугунные гильзы, которые специально имели неровную наружную поверхность, что обеспечивало крепкое соединение и улучшенную теплоотдачу.

Toyota 1ZZ

Открытая рубашка охлаждения также имела ряд плюсов: помимо улучшенного отвода тепла, такая конструкция предоставляет возможность производителю изготавливать блок цилиндров в прессовочных формах, удешевляя производство. Негативным моментов в этом случае выступает снижение жесткости блока.

Еще одна особенность Toyota 1ZZ-FE – увеличенный картер, в котором объединены опоры коленвала. Блок цилиндров и картер разделяются как раз по осевой линии коленчатого вала. Жесткость мотора увеличивает то, что в цельнолитой, выполненный из легких сплавов картер, залиты стальные крышки коренных вкладышей.

Газораспределительный механизм

Мотор 1ZZ относится к типу моторов с двумя распределительными валами и имеет шестнадцать клапанов. Инженерам Тойота удалось снизить массу клапанов для снижения усилий на пружинах, и уменьшить ширину кулачков для уменьшения трения. Не самым разумной можно считать идею использования клапанных стаканчиков (они же толкатели) для регулировки зазоров клапанов. Отказ от обычных регулировочных шайб значительно усложнил процедуру регулировки, которую водители зачастую стали игнорировать.

Еще одним кардинальным новшеством стало использование однорядной роликовой цепи с меленьким шагом в приводе ГРМ. Натяжитель был выносным с храповым механизмом. Теоретически это должно было добавить надежности, но на практике лишь усложнило конструкцию, сократив ресурс. Lлинная цепь 1ZZ-FE растягиваеться гораздо раньше 150 000 пробега. Мотор при этом работает значительно громче, а система может просигнализировать ошибками по фазам газораспределения. Важно учесть, что в этом случае замене подлежат все элементы привода, включая звездочку и натяжители.

ГРМ

Обслуживание

Не всегда Toyota с мотором 1ZZ-FE продавалась с руководством по эксплуатации на русском языке, в котором описаны необходимые регламентные работы, основные из которых приведены ниже.

Помимо цепи ГРМ, которую требуется заменить на 90 тысячах километров пробега, двигатель Toyota 1ZZ-FE требует внимания ремню навесного оборудования, он меняются каждые 50 000 км. Охлаждающая жидкость меняется каждые 30 тыс. км. Также нельзя забывать о системе вентиляции картерных газов – ее необходимо продувать раз в 25 000. Срок работы масла в ДВС невелик – всего 7,5 тысяч. Какое лучше масло заливать в Toyota с 1ZZ-FE водителю придется выбрать самому, т.к. производитель устанавливает два вида вязкости 5W-30 или 10W-30, объем которого в двигателе составляет 3,7 литра.

1 — коленчатый вал, 2 — насос ГУР, 3 — натяжитель, 4 — насос ОЖ, 5 — генератор, 6 — компрессор кондиционера

Возможные проблемы и поломки

Главной головной болью владельцев 1ZZ-FE являлся повышенный расход масла. Это касалось моторов, выпущенных до 2002 года. Решалась проблема заменой маслосъемных колец на кольца, выпущенные после 2005 года, когда проблема расхода масла на этом двигателе была устранена.

Вид мотора со стороны ремня навесного оборудования (схематически выше)

Шумность мотора исправлялась заменой цепи или натяжителей. Также в этом случае можно обратить внимания на клапана, но стук клапанов, скорее, исключение.

Вибрация мотора и плавающие обороты на холостом ходу устраняются с помощью замены задней опоры двигателя и мойкой дроссельной заслонки с клапаном ХХ.

Как уже отмечалось, двигатель не переносит перегрева, т.к. в этом случае страдает геометрия головки блока и требуется замена блока цилиндров, который не является ремонтопригодным, хотя случаи гильзовки 1ZZ-FE известны. Считается, что двигатель, который был выпущен после 2005-го имеет более длительный ресурс эксплуатации, чем ранние версии.

Система смазки моторов серии ZZ

Тюнинг

Увеличить мощность двигателя 1ZZ-FE можно двумя способами – установкой нагнетателя или небольшими доработками. В первом случае используется либо компрессор Toyota SC14, либо турбина Garett GT28. К нагнетателю устанавливаются форсунки 440 cc, топливный насос Walbro 255. Без вмешательств в поршневую систему можно увеличить мощность до 200 л.с. Заменив шатуны и поршня на кованые, уменьшив степень сжатия до 8,5, установив форсунки 630 сс и установив прямоточный выхлоп можно получить свыше 300 л.с.

Второй случай даст максимальный прирост всего до 30 лошадей, но и не потребует больших вложений. Устанавливается холодный забор воздуха, прямоточный выпуск и распредвалы Monkey Wrench Racing второго уровня. Иного тюнинга 1ZZ-FE не предусмотрено.

Коленвал моторов серии ZZ

Заключение

Как и любой мотор, 1ZZ-FE от Toyota имел свои плюсы и минусы. Несмотря на свою массовость, силовой агрегат не вызывал восторг у автолюбителей. Причина в относительно небольшом ресурсе двигателя. Но его инновационность и удачная конструкция привела к тому, что в дальнейшем, этот мотор послужил прототипом для других моторов Тойота – 2ZZ-GE или 4ZZ-FE.
