Драйверы шаговых двигателей

Драйверы шаговых двигателей широко применяются в сервомеханике для реализации прецизионного управления исполнительными механизмами. Их задача – преобразование получаемых команд типа STEP/DIR или микрокода непосредственно в силовые импульсы, поступающие на обмотки сервомотора. При этом самой программе станка с ЧПУ нет необходимости быть сконфигурированной под конкретные шаговые двигатели, то есть контроллер позволяет легко реализовать переносимость кода между разнотипным оборудованием.

Выберите подкатегорию

Драйверы leadshine

240VAC Максимальный ток фазы: 8.2А Максимальная частота входного сигнала: 200кГц Масса: 1.5кг Микро шаг 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256, 1/5, 1/10, 1/25, 1/50, 1/125, 1/250 Защита: от перегрузки, переключение в 1/2 тока при ошибке подключения режим удержания (50% тока при отсутствии сигналлов в течении пол секунды) Размеры драйвера 192 х 85 х …

Предлагаемые нашей фирмой драйверы выпускаются на различные рабочие токи и напряжения, предназначены для широкого ряда шаговых двигателей. Получить подробные консультации по характеристикам конкретных моделей драйверов, их совместимости с электродвигателями, гарантийным обязательствам производителей можно у менеджеров нашей компании.

Особенности эксплуатации

Мощные шаговые двигатели при подаче импульсов на их обмотки создают серьезные индуктивные выбросы в цепях. Для контуров системы управления, работающих преимущественно со слаботочными сигналами TTL-уровней, проникновение подобных выбросов может стать причиной отказов и сбоев в работе. Поэтому контроллеры шаговых двигателей оснащаются надежными системами опторазвязки входов. Это наиболее простой и эффективный способ избавиться от прямой электрической связи силовых и управляющих цепей оборудования без потери быстродействия.

Наиболее эффективными современными решениями для управления шаговыми двигателями являются контроллеры на основе широтно-импульсной модуляции. Подача на обмотку импульсов высокого напряжения с постоянным контролем тока и отсечкой его в момент достижения запрограммированного значения обеспечивает наивысший КПД и дает возможность реализации дробления шага, что невозможно на драйверах шаговых двигателей постоянного напряжения или двухуровневого управления. Следовательно, контроллеры с ШИМ-управлением позволяют реализовать наиболее прецизионное управление приводами станков с ЧПУ. Режим дробления шага задается либо отдельным импульсным входом драйвера, либо подается командами по цифровой шине.

Одна из ключевых характеристик драйвера, используемого для шагового двигателя, с широтно-импульсной модуляцией – это рабочая частота управляющих импульсов. Чем большую частоту поддерживает контроллер, тем более эффективно управление, исключается лишний шум при работе сервомоторов, неизбежный при модуляции контроллером на значениях, близких к звуковым.

Так как управление идет импульсно, при работе драйвера возможно проявление резонанса шагового двигателя, когда вибрации резко возрастают вплоть до возможности остановки привода. В наиболее совершенных контроллерах шаговых двигателей предусматриваются алгоритмы отслеживания резонанса по токопотреблению, обнаруженный риск приближения колебаний к резонансной частоте устраняется фазовым сдвигом управляющих импульсов без уменьшения крутящего момента сервомоторов. Подобные драйверы, применяемые для шаговых двигателей, сложнее и дороже, но они обеспечивают большую надежность системы управления приводами станков с ЧПУ.

Также необходимо учесть, что сами шаговые двигатели могут отличаться по конструкции. Для униполярных и биполярных сервоприводов используется различающаяся схемотехника управления, в ряде драйверов предусмотрена настройка на работу с приводами обоих типов.

Для увеличения крутящего момента на валу сервопривода драйвер может подавать на обмотки двойные импульсы. В этом случае снижается точность позиционирования, но крутящий момент получает прирост почти до половины номинального.

Протоколы управления

Для контроля над сервоприводами используются несколько основных типов контроллеров. Приобретаемый контроллер должен соответствовать предполагаемому протоколу управления: он либо закладывается в схему аппаратно, либо (в более дорогих моделях) может программироваться под конкретные нужды.

Помимо импульсных сигналов «Шаг»/«Направление», распространено управление через стандартизированную шину CAN, протокол RS-232. Перед выбором контроллера обязательно уточните, с каким способом управления предполагается работа.

Драйвер шагового двигателя, DRV8825 для Arduino

С этим товаром берут

Общие сведения

Драйвер шагового двигателя DRV8825 — предназначен для управления биполярными шаговыми двигателями, работающими от напряжения 8,2 — 45 В и потребляющими до 2,2 А на каждую обмотку двигателя. Драйвер построен на базе одноимённого чипа DRV8825 производства Texas Instruments, он получил широкое распространение (в роботостроении, станках ЧПУ, 3D принтерах и т.д) благодаря простоте подключения, широкому функционалу и совместимости с драйвером A4988.

С принципом работы шаговых двигателей можно ознакомиться в разделе Wiki — Шаговые двигатели .

Характеристики

Напряжение питания двигателя: 8,2 . 45 В.
Максимальный ток на одну обмотку двигателя: 1,5 А без радиатора, 2,2 А с радиатором.
Напряжение питания логической части драйвера: 2,5 . 5,25 В.
Размер одного шага двигателя: от 1 до 1/32 полного шага.
Защита: от перегрева и от перегрузки по току.
Габариты платы драйвера: 20×15 мм.
Габариты радиатора: 9x5x9 мм.

Читать еще: Что такое абиом двигателя

Подключение

Питание

Напряжение питания логической части драйвера, от 2,5 до 5,25 В постоянного тока.
Напряжение питания двигателя, от 8,2 до 45 В постоянного тока.

Подробнее о драйвере

Шаговый двигатель это бесколлекторный двигатель, ротор которого вращается не плавно, а шагами (дискретно). Один оборот ротора (360°) состоит из определённого количества шагов. Количество полных шагов в одном обороте указывается в технической документации двигателя.

Управление шаговым двигателем осуществляется через входы «ENABLE», «STEP» и «DIR» драйвера (если считать, что на выводах «RESET» и «SLEEP» установлен уровень логической «1»). Подача логического «0» на вход «ENABLE» разрешает работу драйвера. С каждым фронтом импульса на входе «STEP», ротор двигателя будет поворачиваться на один шаг, направление поворота которого будет зависеть от логического уровня на входе «DIR».

Пример для двигателя 17HS1352-P4130 в полношаговом режиме:

Для разрешения работы драйвера, необходимо установить уровень логического «0» на входе «ENABLE» (так как вход инверсный).
У двигателя 17HS1352-P4130, один оборот ротора состоит из 200 полных шагов, значит за один полный шаг ротор повернётся на 1,8° (360° / 200 шагов).
Если подать на вход «STEP» 400 импульсов, при наличии логической «1» на входе «DIR», то ротор двигателя совершит два полных оборота в одну сторону.
Если подать на вход «STEP» 400 импульсов, при наличии логического «0» на входе «DIR», то ротор двигателя совершит два полных оборота в другую сторону.
Чем выше частота следования импульсов на входе «STEP», тем быстрее будет осуществляться поворот ротора.
Если работа драйвера разрешена (на входе «ENABLE» уровень логического «0») и на вход «STEP» не поступают импульсы, то ротор двигателя будет удерживаться в одном и том же положении, вне зависимости от уровня на входе «DIR». Удержание ротора означает что его трудно (или невозможно) повернуть прикладывая внешнюю физическую силу.
При подаче логической «1» на вход «ENABEL», драйвер отключится и ротор двигателя освободится, вне зависимости от состояния на остальных входах драйвера.

Ограничение максимального тока двигателя

Если на двигатель подать напряжение выше его номинального значения, это приведёт к увеличению скорости шага. Но увеличение напряжения приведёт и к увеличению силы тока, а превышение максимального тока двигателя, выведет его из строя.

Но драйвер DRV8825 позволяет ограничивать максимальный выходной ток двигателя (настраивается подстроечным резистором на плате драйвера). Таким образом можно увеличить напряжение в сети питания двигателя, предварительно ограничив выходной ток, по следующей формуле:

I_MAX = V_REF * 2, следовательно, V_REF = I_MAX / 2 , где:

Из представленной выше формулы ясно, что ограничение максимального тока зависит только от опорного напряжения. Настройка опорного напряжения V_REF осуществляется подстроечным резистором, без подачи питания двигателя V_MOT (настройку можно выполнять даже при отключённом от драйвера двигателе).

Пример

Настройка ограничения максимального тока для двигателя с номинальным током в 1 А.
I_MAX = 1 А.
V_REF = I_MAX / 2 = 1 / 2 = 0,5 В.

Подаём питание логической части драйвера, но не подаём питание двигателя V_MOT. Подключаем вольтметр черным щупом к любому выводу GND, а красным щупом к центральному выводу подстроечного резистора (металлическая вращающая часть). Поворачивая вращающуюся часть подстроечного резистора, добиваемся показаний на вольтметре = 0,5 В. Теперь можно подать питание двигателя V_MOT. Ток протекающий через его обмотки не будет превышать 1 А.

Драйверы и контроллеры ШД

Устройства управления шаговыми двигателями в станках с ЧПУ

Принцип действия шагового двигателя основан на последовательной подаче напряжения в обмотки статора, в каждый момент времени срабатывающие как магниты и фиксирующие ротор. Разница между токами в обмотках определяет угол поворота ротора. Драйвер ШД – силовое устройство, формирующее токи питания для каждой обмотки.

Виды драйверов

Одноканальные используются для управления одним ШД. Применяются при построении станков, где используются двигатели типоразмера 86 мм с током управления выше 4А.

Многоканальные представляют собой управляющую плату, на которой размещены одноканальные драйверы в количестве, соответствующем количеству приводов. Используются в станках с ШД типоразмером до 57 мм.

Характеристики драйверов

Драйверы не универсальны, под каждую модель ШД выбирается устройство с конкретным набором характеристик.

Базовые критерии выбора:

· выходное напряжение и ток. Должны соответствовать характеристикам двигателя;
· поддерживаемый протокол. Выбирается в соответствии с протоколом контроллера;
· деление шага. Уменьшение увеличивает плавность хода, но снижает максимальные обороты ротора и ведет к потере крутящего момента. Для решения стандартных задач хватает шага 1/64.

Дополнительные функции:

· подавление резонанса. Использование драйвера без этой функции приемлемо только для двигателей типоразмером до 86 мм. Алгоритмы работы функции прописываются производителем под конкретные ШД и частоты, но драйверы Leadshine серии MD, предлагаемые нашей компанией, настраиваются на один из трех диапазонов резонансных частот;
· снижение тока в режиме простоя. Предотвращает перегрев двигателя и уменьшает энергопотребление;
· плавный пуск. Постепенное увеличение напряжения при пуске ШД не приводит к ударам, как в случае с подачей тока полным напряжением;
· морфинг – способность драйвера к плавному переходу с микрошагов на полный шаг на высоких оборотах. В режиме микрошагов крутящий момент снижается. Инерционность ротора позволяет работать в режиме полного шага, момент в этом случае повышается.

Читать еще: Горит epc двигатель не заводится

Контроллеры ШД

Контроллеры – платы коммутации, используемые для преобразования управляющих команд, поступающих с ПК, в последовательность импульсов для драйверов. Плата может иметь дополнительный функционал – разъемы для подключения концевых ограничителей, силовые реле, разъемы для управления шпинделем. Подключается к компьютеру через LPT или USB интерфейс.

Многоканальные драйверы ШД –устройство объединяющее в себе драйвера ШД и плату коммутации. Подключаются к ПК непосредственно управляют ШД. Также в состав контроллера входят такие функциональные возможности как таймер СОЖ, конвертор ШИМ для инвертора, силовые реле, разъемы для подключения датчиков ограничения линейных перемещений. Драйвера могут исполняться на различное количество ШД.

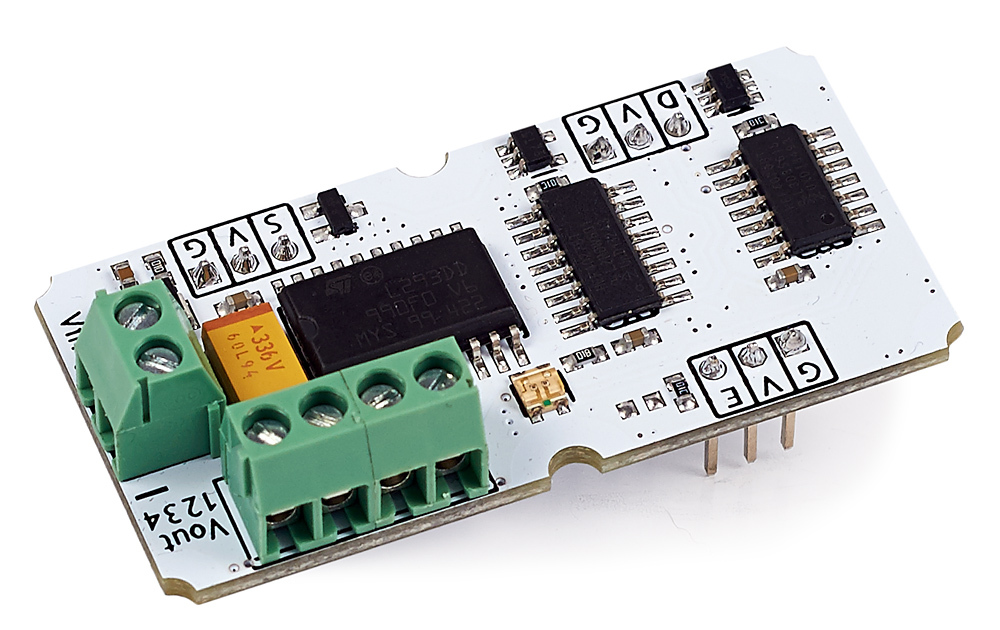

Драйвер шагового двигателя (Troyka-модуль)
