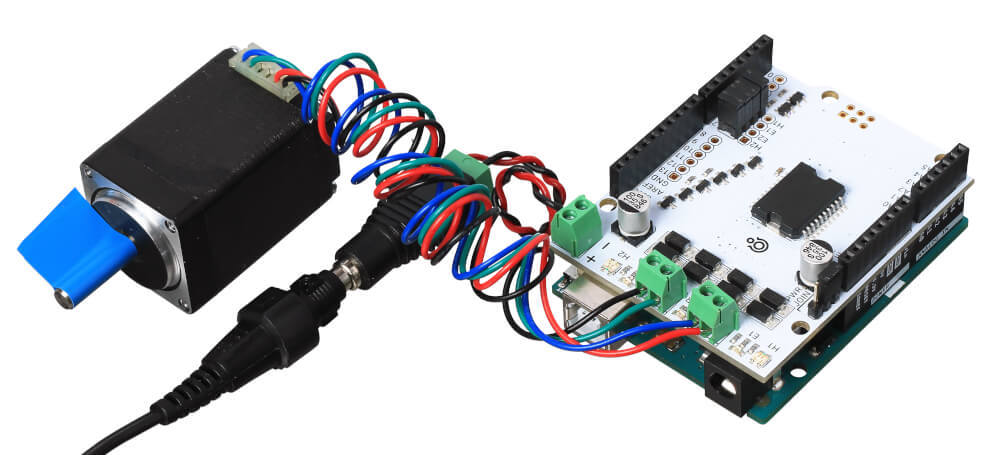

Подробнее о подключении шаговых моторов к Arduino вы можете прочитать в статье на официальной вики.

Для крепления колёс, шкивов и других элементов на валу мотора удобно использовать специальную втулку-переходник.

Рекомендованное напряжение питания мотора — 4,4 В. При этом ток через обмотки составит 670 мА. Если в вашем устройстве сложно получить указанный режим питания, вы можете вращать мотор и с помощью меньшего напряжения. В этом случае соответственно снизится потребляемый ток и крутящий момент.

Характеристики

• Шаг: 1,8°±5% (200 на оборот)
• Номинальное напряжение питания: 4,4 В
• Номинальный ток фазы: 670 мА
• Крутящий момент (holding torque): не менее 0,9 кг×см
• Крутящий момент покоя (detent torque): 0,01 кг×см
• Максимальная скорость старта: 1000 шагов/сек
• Диаметр вала: 5 мм
• Длина вала: 20 мм
• Габариты корпуса: 28×28×45 мм
• Вес: 0,14 кг

Ссылки

• Документация на двигатель 28STH45-0674A (pdf)
• Управление шаговым двигателем при помощи драйвера шагового двигателя
• Управление шаговым двигателем при помощи Motor Shield

Наверняка понадобятся

Драйвер для простого управления шаговым двигателем

Универсальная монтажная втулка-переходник для крепления на вал микромотора

Сайт про изобретения своими руками

МозгоЧины

Сайт про изобретения своими руками

Самодельный динамо-фонарь

Самодельный динамо-фонарь

SterAK Posted on 27.08.2013Из мусора,Электронные самоделки32 Comments

Был бесхозный шаговый двигатель. Чтобы просто так он не валялся, сделал своими руками фонарь.

Донором фары послужил светодиодный фонарик, разбираем его:

Из этой кучи нам нужно следующее:

Теперь нужно отпилить резьбу колпачка фары от тела фонаря:

Для последующего закрепления фары на корпусе самодельного фонаря в трёх точках нарезал резьбу:

Корпус фонаря вырезал из крышки компьютерного блока питания:

Теперь выгибаем и примеряем с шаговиком:

Для закрепления шестерен редуктора к корпусу припаяны 2 болта:

На винты прикручиваем посадочное место для фары:

Ведущая шестерня редуктора скреплена с ручкой про помощи пайки:

Устанавливаем шестерни на корпус:

И ставим защиту:

Создание корпуса и редуктора завершено, теперь настало время заняться электронной начинкой. Изначально за основу хотел взять нижеприведённую схему (из интернета), но после некоторых контрольных замеров значительно её упростил по следующим причинам:

— Максимальный выдаваемый движком ток лежал в пределе 130 -140 мА, а токопотребление диодной сборки было 160 — 170 мА, так что ни стабилизатор, ни токоограничивающий резистор не понадобился. Обошелся двумя диодными мостами и одним конденсатором.

— Вначале планировал установить в корпус акб от мобилки и поставить два переключателя — один на переключение заряда аккумулятора и подачи напряжения на фару, другой — включение питания фары от аккумулятора. Но с таким зарядным током (130 -140 мА) ручечку пришлось крутить бы очень долго, так что от этой затеи отказался и присоединил всё напрямую к фаре.

Смонтированная схема в корпусе. Как и написано выше, имеет только запараллеленые диодные мосты и конденсатор:

Прикрываем всё это дело крышечкой:

Видео:

Рекомендуемые посты

x86-PC в автомобиле

Программирование Arduino урок 15 — цикл while

Плетем рыбку из капельницы.

32 Replies to “Самодельный динамо-фонарь”

Классно!вот думаю замутить динамо-зарядку для фонаря как в «Метро2033»

В фонаре обнаружился косяк — шестерни редуктора сделаны из разных материалов, и более твёрдая «съедает» более мягкую. Чтобы этого не произошло, шестерни должны быть сделаны из одного материала. Замену изношенной шестерне найти не удалось, по этому делал редуктор заново:

Всякие ГОСТЫ советуют вроде, что б из того же, но немножко одна деталь была мягче другой. Тонкостей не помню уже. Да и менять одну всего придется)

По науке так и делают. Мягче та деталь, которая проще и соответственно дешевле. Изнашивается она, а не вторая более дорогостоящая деталь, работающая в паре с ней.

Ещё разность применяется на случей клина, чтобы сломалась одна деталь а не весь механизм.

Тоже давно начал делать динамо машину, и вот недавно доделал, в целом получилась довольно не плохая, со своим функциями справляется, вставил в нее вольтметр, 6к емкости, аккум с резервным питанием и usb, если кому интересно посмотреть на это чудовище, вот ссылка http://www.youtube.com/watch?v=cllmob7EtVA

У редуктора передаточное число слабовато, быстро ручку крутить неудобно. Вольтметр вообще там лишний, тем более аналоговый. Присутствует много изоленты, и это не внушает доверия к конструкции в целом.

Какой удалось получить ток?

Вот такой у меня получился динамо-фонарь. Неудобство составляет в том, что две руки заняты. Ваша вторая работа динамо-фонарь типа «жучок» решает эту проблему. Будет возможность постараюсь такой сделать, так же написать статью на мозгочинах. Ссылка на демонстрационное видео тут

Прикольный фонарь! Ценно когда в комментариях выкладывают примеры своих работ по теме!

Классная штука получилась, еще можно приделать выход н а UBS от питания, таким образом получив еще и карманную динамо зарядное устройство 🙂

Можно, но только не с этим шаговиком и редуктором. Почему — указано в статье. Что бы более-менее быстро зарядить какой либо девайс, выходной ток генератора в среднем должен составлять 300-400 мА а лучше 500 мА и более. А для этого нужен шаговый двигатель больших размеров.

Но можно же поставить не шаговый двигатель, а полноценный генератор и плюс к нему преобразователь на 4.5 вольт и тогда будет все в порядке.
P.S. Это просто идея по модернизации фонарика и не больше

Отличный фонарь! Я почти сделал такой же. Шаговый двигатель, правда поменьше и круглый от принтера. Выпрямитель для электрогенератора сделан из 8-ми диодов КД213А (под рукой не было диодов Шоттки), конденсатор К50-24 10000 мкФ. Узел с электронной частью громоздкий, но думаю его уменьшить за счет использования диодных мостов как у вас. Ручка для вращения генератора еще не сделана, но прокручивать шестеренкой вала шаговика довольно нелегко. Прокручивая кое как шестеренку, пик напряжения на обычном светодиоде около 5 В. Корпус еще не сделан. Удручает то, что сейчас все шестеренки делают из пластика. Подумываю сделать по весне для велосипеда такой генератор, но пластиковые шестерни наверняка долго не прослужат. Видел статью, там для велосипеда вал шаговика модернизировали (разбирали шаговик на вал крепили мини-колесо) и генератор работал без шестерен.

Можно обойтись и без шестерён. К ступице велосипедного колеса (или к спицам) прикрепить фанерный кружок, на который по краю надета разрезанная мягкая трубка. Шестерня движка будет напрямую прижиматься к этой трубке.

Хорошая идея, но на сколько примерно хватит шагового двигателя в таком режиме работы? Для фонаря лучше не придумаешь использовать шаговый двигатель, там обороты небольшие как и продолжительность работы фонаря, но вот для использования в качества источника питания для велосипеда…

Что именно ты подразумеваешь под «режим работы»? На долговечность шаговика влияет множество факторов, и отклонение их от рекомендуемых условий эксплуатации приведёт к преждевременному износу и выходу из строя.
Но с использованием на велосипеде на первое место становятся несколько факторов, и вполне разрешимых.
1) Нужно защитить шаговик от ударов, вызванных как и при падении во время движения, как и удары от простого падения с подножки. Для решения этой проблемы следует расположить двигатель так, чтоб он не сильно выступал за раму, либо усилить защитой.
2) Повышенная влажность. Следует промазать стыки вала с корпусом пластичной смазкой, в идеале использовать сальники. Естественно всё это дело периодически чистить и просушивать. Остальные щели заделать герметиком. Если пренебрегать этими правилами, коррозия быстро убьёт двигатель.
3) И наконец — большие обороты. В принципе они не страшны, если регулярно смазывать маслом втулки. Даже при малых оборотах без смазки втулки будут разбиты.
Вторым этап по решению этой проблемы — подбор передаточного числа. Размер фанерного кружка следует подобрать таким образом, что бы при средней скорости движения обороты двигателя были не слишком малы, но и не слишком высоки.
И самое главное — сделать так, что бы двигатель был откидным. В нужный момент двигатель из откинутого положения передвигается в положение контакта. Реализовать это просто при помощи растяжной пружины и оси, на которой двигатель будет сидеть.

Спасибо большое за исчерпывающий ответ — это именно то, что я хотел спросить! Я использую батарейки, удобно, когда стоишь на одном месте и имеешь возможность обозначить себя на дороге. В качестве эксперимента ближе к весне сделаю девушке на велосипед динамо из шагового двигателя.
