Где находится главный цилиндр сцепления

Главный цилиндр сцепления — снятие и установка

Главный цилиндр сцепления расположен в моторном отсеке между расширительным бачком системы охлаждения и вакуумным усилителем тормозов.

Шток главного цилиндра в салоне соединен с педалью сцепления регулируемым винтовым соединением через вилку штока.

Степень сложности: 3.
Время выполнения: 2 часа.
Специальный инструмент:
— специальный ключ на 10 для откручивания штуцеров прокачки.

1. Торцовым ключом на 10 с трещоткой и удлинителем откручиваем 2 гайки крепления расширительного бачка системы охлаждения.

2. Раздвижными пассатижами сжимаем хомуты двух верхних шлангов и сдвигаем хомуты дальше на шланг.

3. Снимаем 2 подходящих к расширительному бачку верхних шланга.

4. Фиксируем шланги в вертикальном положении или применяем заглушки, чтобы избежать пролива охлаждающей жидкости.

5. Бачок отодвигаем в сторону, насколько позволяет третий, не снятый шланг.

6. Доступ к главному цилиндру сцепления теперь открыт.

7. Откручиваем крышку бачка главного цилиндра сцепления.

8. Надеваем на штуцер прокачки на рабочем цилиндре сцепления прозрачную гибкую трубку и опускаем второй конец трубки в подготовленную емкость.

9. Специальным ключом на 10 откручиваем штуцер прокачки (достаточно 1/2 оборота) и тормозная жидкость стекает по трубке в емкость.

10. Шлицевой отверткой снимаем возвратную пружину педали сцепления, расположенную в педальном отсеке.

11. Удерживая шток главного цилиндра сцепления за лыски рожковым ключом на 6, рожковым ключом на 12 ослабляем затяжку контргайки.

12. Рожковым ключом на 6 за лыски выкручиваем шток из вилки. Снимаем пыльник штока.

13. Специальным ключом на 10 откручиваем штуцер магистрали гидравлического привода и отводим трубку магистрали в сторону.

14. Пассатижами сдвигаем хомут крепления шланга питающего бачка.

15. Отсоединяем шланг от главного цилиндра сцепления.

16. Глубоким торцовым ключом на 13 с трещоткой и удлинителем откручиваем 2 гайки крепления главного цилиндра сцепления к кузову автомобиля.

17. Извлекаем главный цилиндр сцепления из моторного отсека.

Установку снятых при разборке деталей производим в обратной последовательности.

Выполняем операции по прокачке гидропривода сцепления (см. «Гидравлический привод сцепления — прокачка»).

Выполняем регулировку полного хода педали (см. «Полный ход педали сцепления — регулировка»).

Регулируем свободный ход педали (см. «Свободный ход педали сцепления — регулировка»).

Где находится главный цилиндр сцепления

В настоящее время управление включением/выключением сцепления производится при помощи гидравлического привода сцепления.

В гидравлическом приводе сцепления используется принцип передачи усилия с помощью несжимаемой жидкости. Устройство привода не очень сложное.
Состав привода: Педаль сцепления, Главный цилиндр, Рабочий цилиндр, Магистраль гидропривода и Бачок с рабочей жидкостью.


Гидропpивод выключения сцепления автомобилей семейства УАЗ–31512:
1 – кpышка; 2 – фильтp-сетка; 3 – бачок; 4 – гидpотpубка; 5 – главный цилиндp пpивода сцепления; 6 – пеpепускное отвеpстие; 7 – компенсационное отвеpстие; 8 – шайба; 9,18,21,26 – пpужины; 10 – внутpенняя манжета; 11 – штуцеp; 12 – поpшень главного цилиндpа; 13 – наpужная манжета; 14 – защитный колпак; 15 – толкатель главного цилиндpа; 16 – ось педали; 17 – вилка; 19 – педаль; 20 – муфта; 22 – шаpовая опоpа; 23 – вилка выключения сцепления; 24 – гидpошланг; 25 – pабочий цилиндp; 27 – колпачок; 28 – пеpепускной клапан; 29 – манжета; 30 – поpшень pабочего цилиндpа; 31 – толкатель; 32 – колпак; 33 – контpгайка; 34 – ввеpтная часть толкателя

Устройство

Главный цилиндр сцепления (ГЦС) — это гидравлический цилиндр, преобразующий усилие от ноги водителя в давление рабочей жидкости в контуре привода управлением сцепления.

Читать еще:  Когда менять помпу на рено логан


Главный цилиндр выключения сцепления: 1, 4 — манжеты; 2 — поршень; 3 — пластинка; 5 — корпус главного цилиндра; 6 — пружина; 7 — крышка; 8 — сетчатый фильтр (или отражатель); 9 — бачок главного цилиндра; 10 — штуцер; 11 — проушина; 12 — контргайка; 13 — толкатель рабочего цилиндра; 14 — чехол; 15 — упорная шайба; 16 — стопорное кольцо; 17 — упорное кольцо; 18 — обойма клапана; 19 — клапан; 20 — штуцер главного цилиндра; 21 – штуцер; 22 – прокладка; А — компенсационное отверстие; В — перепускное отверстие

Как работает Главный цилиндр сцепления

Поршень 2 постоянно отжимается пружиной 6 до упора в шайбу 15.
Между головкой толкателя рабочего цилиндра 13 и сферической впадиной на поршне предусмотрен зазор 0,3–0,9 мм, обеспечивающий свободный ход педали.
При нажатии на толкатель поршень перемещается и перекрывает компенсационное отверстие «А» — рабочая жидкость вытесняется из главного цилиндра и через рабочий цилиндр передает усилие на вилку выключения сцепления. Если плавно отпускать педаль, давление в системе падает и вытесненная ранее жидкость возвращается в главный цилиндр. Если же педаль отпускать резко, жидкость не успевает заполнить освобожденное поршнем пространство и в главном цилиндре перед головкой поршня создается разрежение. Жидкость из питательного бачка через перепускное отверстие «Б» и отверстие в головке поршня поступает в полость перед головкой поршня, отодвигает пружинную пластину 3 и сжимает края уплотнительной манжеты 4.
В дальнейшем избыточная жидкость через компенсационное отверстие возвращается в бачок. Обратный клапан поддерживает в системе избыточное давление, оно препятствует попаданию воздуха и выбору зазора в соединениях.

Возможные неисправности и их диагностика

Признаки, указывающие на неисправности в приводе сцепления можно диагностировать исходя из следующего:
— Значительно снизился уровень в бачке сцепления, это указывает на то, что где-то в системе течет тормозная жидкость, если соединительные трубки целы, то причиной этого могут стать изношенные манжеты или неисправность поршня в главном цилиндре.
— Визуальный осмотр показал наличие мест, откуда течет жидкость: трубки, манжеты и прочее.
— При нажатии происходят периодические провалы педали, это сигнализирует о том, что в приводе сцепления находится воздух, такое случается при треснувших шлангах или когда уровень в бачке опускается ниже минимума.
— При переключении передач слышится характерный звук в коробке, напоминающий «хруст», причиной может служить неисправности поршня или пружины главного цилиндра.

При наличии этих признаков следует проверить все составляющие привода сцепления, произвести диагностику и последующий ремонт или замену вышедших из строя деталей.


Главный цилиндр выключения сцепления в разобранном виде

Ремонт

При провалах педали сцепления, чтобы избежать необоснованной разборки цилиндра стоит изначально прокачать систему и выгнать оттуда воздух, который мог попасть при снижении жидкости в бачке ниже минимально допустимого уровня. Если это не помогло, стоит приступать к ремонту.
Для этого случая в продаже есть ремкомплект главного цилиндра сцепления, в комплекте которого, в зависимости от марки авто, находятся основные изнашивающиеся детали: манжеты, возвратная пружина, шток, стопорное кольцо и прочее.

Читать еще:  Коды ошибок бмв х5 е53

Разборка ГЦС
1. Снимите кpышку 7 и сетчатый фильтp 8 наполнительного бачка. Удалите остатки жидкости из цилиндра, перевернув его бачком вниз и нажав несколько раз на толкатель 13 поршня.
2. Снимите с корпуса 5 цилиндра защитный колпак 14 и сдвиньте его вдоль толкателя 13.
3. Снимите стопоpное кольцо 16 и выньте из корпуса 5 толкатель 13 с упоpной шайбой 15.
4. Выньте из коpпуса поpшень 2 с уплотнительными манжетами и возвpатную пpужину 6. Во избежание повpеждения уплотнительных манжет для удаления поpшня подведите сжатый воздух в отвеpстие для штуцера 21. Штуцеpы 20 и 10 главного цилиндpа с пpокладками пpи pазбоpке отвеpтывать не следует, если нет подтекания чеpез них pабочей жидкости.

Ремонтируя главный цилиндр сцепления, надо придерживаться некоторых советов:
— при ремонте цилиндра можно полностью не удалять жидкость из гидропривода;
— промывать детали не рекомендуется в керосине, в дизельном топливе или бензине, после этого могут разбухнуть манжеты и другие резиновые изделия, оптимальный вариант для промывки – тормозная жидкость;
— перед сборкой надо смазать все детали тормозной жидкостью, лишь сферическую поверхность штока, контактирующую с толкателем, требуется обработать консистентной смазкой.

Если найдены неисправности, которые невозможно устранить находящимися в ремонтном комплекте запчастями, то нужна полная замена главного цилиндра сцепления.

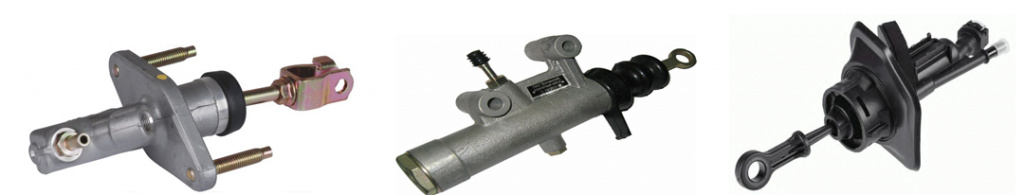

ГЛАВНЫЙ ЦИЛИНДР СЦЕПЛЕНИЯ

Транспортные средства с механической коробкой передач, оснащены приводом сцепления, состоящего из множества деталей, основной среди которых является главный цилиндр сцепления.

С помощью этой детали и деталей группы сцепления, в точное время двигатель перестает передавать крутящий момент на коробку передач. В этот промежуток водитель успевает переключить повышенную или пониженную передачу скоростей.

Главный цилиндр сцепления, смонтирован непосредственно в продолжение всей цепи, сразу за педалью сцепления. Далее система передает давление посредствам тормозной жидкости по магистралям трубок и шлангов в рабочий цилиндр.

Принцип работы главного цилиндра сцепления

В устройстве главного цилиндра сцепления, присутствуют следующие детали:

  • внешний корпус, внутренний цилиндр,
  • поршни,
  • манжеты,
  • уплотнительные кольца,
  • бачок, все эти детали присутствуют в рем. комплекте главного цилиндра сцепления.

Основная поломка происходит в результате повреждения:

  • манжет
  • или уплотнительных колец,

что происходит, как правило, из-за износа ответных частей поршня и цилиндра. Ремонт и замену следует выполнять в сертифицированных автосервисах, или у официального дилера, так как на данные работы обязательно требуется гарантия качества установки.

Выявить поломку или утечку тормозной жидкости возможно без труда, на современных автомобилях установлен датчик в бачок, который в случае критичной поломки оповестит владельца сигнальной лампой на приборной панели или через бортовой компьютер. Но многие современные авто оснащены тросиком сцепления, нажатие на педаль становится сложнее, зато наверняка не нужно наблюдать за уровнем спец. жидкости в магистралях сцепления.

На нашей площадке представлены главные цилиндры сцепления, всевозможных производителей, как качества оригинала, так и великолепных по качеству аналогов. Цены всегда на уровне ниже конкурентных за счет собственного наличия на складе и складах партнеров, среди которых присутствуют и официальные дилеры.

Читать еще:  Регламент то ситроен с4

Выбор и покупка главного цилиндра сцепления

В нашем интернет магазине Autocompas.ru Вы найдете большой выбор главных цилиндров сцепления от различных производителей. Так же вы можете подобрать и приобрести у нас следующие запчасти: Пружина амортизатора, Тормозные диски, Генератор и любые другие запчасти которые Вам потребуются. У нас можно с легкостью подобрать запчасти на Chrysler, Citroën, Daewoo и другие марки и модели автомобилей.

Обратите внимание на следующих производителей: DENSO, FEBI BILSTEIN, GOETZE и другие.

Желаем Вам удачных покупок и приятных поездок на исправном автомобиле.

Замена главного цилиндра сцепления на Ford Focus 2

Смотрите также

Как проверить сцепление

    36 0 57k

Неисправности сцепления

    21 2 35k

Как прокачать сцепление на Форд Фокус 2

    0 1 5k

Пропадает сцепление Форд Фокус 2

    0 2 9k

Выжимной подшипник сцепления: принцип действия, симптомы неисправности

    181 0 138k

Автомобиль Форд Фокус 2, нужно заменить главный цилиндр сцепления, причиной замены стала утечка тормозной жидкости. Главный цилиндр закреплен на кронштейне педали сцепления и расположен высоко под передней панелью, поэтому процесс его замены достаточно трудоемкий.

Приступаем. Открываем капот. Отключаем и вытаскиваем аккумулятор.

После нужно снять аккумуляторную полку…

… она крепится на три болта.

Далее необходимо добраться к цилиндру сцепления.

Начинаем снимать трубку, подведенную к цилиндру сцепления.

Перед тем, как начинать демонтаж старого сцепления, нужно откачать тормозную жидкость, ее можно откачивать шприцом (откачивается до отметки «мин»).

Шланг нужно вытащить из крепления…

… для этого потребуется аккуратно поддеть и вытащить отверткой фиксирующую скобу,

Снимаем датчик положения педали. Отводим его в сторону на жгуте проводов. Вынимаем из отверстий в кронштейне педали пистоны крепления жгута (эту операцию можно выполнить и после снятия кронштейна).

Приступаем к демонтажу педали сцепления, она должна сниматься вместе с кронштейном.

На этом этапе возникнет трудность.

Дальше все намного проще, понадобится всего лишь отцепить цилиндр от педали и заменить его.

Заменить цилиндр сцепления на ФФ2 куда проще чем добраться. Собираться все должно в обратной последовательности.

Сколько тормозной жидкости нужно для замены

Для частичной замены тормозной жидкости вам потребуется 1 л, для полной 1,5 л, того стандарта который написан в инструкции авто. Зачастую льют DOT 4 и DOT 5.1
Подробнее

Замена сцепления Ford Focus 2

Подробное видео руководство как снять коробку передач и поменять диск сцепления на Ford Focus 2 самостоятельно. Замена сцепления Форд Фокус 2.
Подробнее

Как прокачать тормоза

Чтобы правильно прокачать тормоза, нужно знать порядок прокачки, который указан производителем автомобиля. При этом нельзя допускать такие ошибки.
Подробнее

Она прокачивается как тормозная в Фокусе, после нужно снять колпачок 2, педалью сцепления накачать жидкость, краник 1 нужно отвернуть.

Чтобы избежать попадания тормозной жидкости на окрашенную поверхность, желательно воспользоваться шлангом от капельницы. При помощи зажигалки можно расширить шланг капельницы, после надеть на штуцер, другой конец нужно провести через подкрылок вниз, в банку с жидкостью. Когда начнете прокачивать систему, Вы будите видеть пузырьки воздуха в шланге. На мой взгляд, так на много проще произвести прокачку сцепления после замены ГТЦ Focus Focus 2.
