Затяжка гбц нива шевроле

болты гбц нового образца

Тема статьи – болты гбц нива и нива шевроле нового образца. В первой части статьи, я рассказал о калёных болтах. Во второй речь пойдет о деформируемых. Обычно согласно русской поговорке, «от добра, добра не ищут». Если запчасть работает, то и пусть работает, лучше не надо. Но это тот случай, когда автоТАЗ не дает повода расслабиться. И причина вовсе не в болтах, а в качестве работы завода. Почему в них возникла необходимость и почему не помогают каленые болты.

Плоскость блока и пробитая прокладка

«Пробитая» прокладка гбц на нивах и Шнивах это родовая болезнь. В какой-то момент они поехали просто валом. Удивляться не приходится. С доработками двигателя на новые нормы экологии, конструктора все дальше отодвигают температуру срабатывания вентиляторов. Это нам дает элемент «калильного» зажигания. На пробеге от 15-25тыс пробивает прокладку ГБЦ, ну и далее по списку. Антифриз в масло, масло в антифриз. Что делают в папуас-сервисе? Покупают метало пакет «фритекс», ставят и клиент через 10 тыс приезжает по новой, с тем же вопросом. Вернее, с двумя. Доколе? И классическим «что делать?». Виноваты не прокладки и не болты гбц нива, виновато заводское качество обработки плоскости блока и плоскости ГБЦ. Ниже я публикую фотографию одного из блоков. На нем я лично менял прокладку два раза, пока не нашел оптимального комплекта, который сейчас и рекомендую. Метало-пакет не помогает, а наоборот мешает. Его НЕ ОБЖАТЬ, и он не заполняет неровности плоскости блока. Нужна усадочная прокладка, которая полностью примет топографию поверхности и болты, которые постоянно будут ее прижимать. Вот по этой причине каленые болты здесь и не прокатывают. Долгое время на заводе ставили ярославский металопакет «фритекс», а сейчас снова перешли на усадочные прокладки. На приличном производстве, было бы проще обновить станочный парк и оборудование, а у автоТАЗа оказалось проще вернуться на десять шагов назад по дороге технического прогресса.

Торсионные болты (пластически деформируемые)

Каталожный номер детали: 21213-1003271-01-0. Наименование: Болт крепления головки цилиндров «Torх». Данное название (торсионные болты) в корне неверно, но что поделать, если они так называются на всех форумах и во всех магазинах. По науке, когда говорят торсион, подразумевают деформацию от скручивания. А в данном случае деформация от растяжения. В магазинах данные болты еще называют, болты гбц нива шевроле или болты гбц нового образца. Еще встречал название торксы или ромашка. Эти болты в отличие от каленых, дают постоянную нагрузку. То есть очень примитивно можно говорить об эффекте гровершайбы, то есть о постоянном усилии на поджатие прокладки ГБЦ, в осевом направлении болта. Данные болты широко используются на импортных двигателях, поскольку позволяют избежать ошибки «человеческого фактора». По сути дела, не нужна затяжка с точностью динамометрического ключа. Конечные величины берутся угловые. Мне данный подход не очень нравится, но такие вещи сейчас принято называть «гарантированность сборки».

Болты гбц нива, установка

Для работы с болтами требуется специальный инструмент. Головка Е16, которая не всегда есть в универсальных наборах инструмента и динамометрический ключ. Чтобы процесс был логически завершен, в прайсе присутствуют головка Е16 (Sata или Force) и динамометрический ключ (JTK).

По технологии установки ничего придумывать не буду, просто полное следование заводскому руководству.

  • Утопить болты в емкости с моторным маслом
  • Дать ему стечь. Выдержка не менее 30 мин.
  • Завернуть и затянуть согласно схеме.

1 этап – затяжка моментом (12…20) Н.м [(1,2…2,0) кгс.м];

2 этап – затяжка моментом (50…70) Н.м [(5,0…7,0) кгс.м];

3 этап – доворот болтов на 90-110 градусов;

4 этап – доворот болтов на 90-110градусов .

Момент затяжки болта 11(на хвосте ГБЦ): предварительный – (14…16) Н.м [(1,4…1,6) кгс.м]; окончательный – (32…40) Н.м [(3,2…4,0) кгс.м].

Как поменять прокладку блока цилиндров на Ниве Шевроле?

Рано или поздно двигатель любого автомобиля будет нуждаться в уходе или ремонте. Особенно если машина эксплуатируется в тяжелых и экстремальных условиях, что особенно актуально для внедорожников отечественного производства. Сейчас вы узнаете, как осуществляется в Нива Шевроле замена прокладки головки блока цилиндров и что для этого следует подготовить.

Когда необходимо менять прокладку ГБЦ?

Необходимость замены прокладки головки блока цилиндров Нивы Шевроле и, соответственно, необходимость момента ее затяжки возникает в некоторых случаях. Менять прокладку в транспортном средстве нужно в случае ее повреждений. Имеется ввиду возникновение трещин и пробоя в структуре прокладки головки блока цилиндров. В этом случае владелец Нивы Шевроле столкнется с прорывом газов в охладительную систему, о чем свидетельствует регулярное бурление антифриза.

Читать еще:  Как открыть заклинившую дверь ваз 2110

Схема затяжки винтов ГБЦ для Нивы Шевроле

Кроме того, необходимость замены прокладки ГБЦ Нивы Шевроле появляется из-за недостаточного уровня компрессии в камерах сгорания. Возможно, прокладка износилась и уже не в состоянии полностью выполнять возложенные на нее задачи. Кроме того, в случае появления трещины в прокладке головки блока цилиндров антифриз будет попадать в моторную жидкость и наоборот.

В этих случаях замена прокладки ГБЦ просто необходима. Если запустить это дело, все может обернуться еще более печально. Поэтому, если в вашей Ниве Шевроле обнаружен как минимум один из данных признаков, о которых сказано выше, нужно как можно быстрее заняться заменой прокладки головки блока цилиндров.

Процесс замены и момент затяжки

Необходимые инструменты

Для осуществления данных работ по замене прокладки головки блока цилиндров Нива Шевроле и затяжке болтов ГБЦ следует подготовить:

  • крестовую и шлицевую отвертку;
  • набор рожковых ключей;
  • динамометрический ключ.

Без последнего элемента затяжка шкивов головки блока будет невозможной.

Пошаговая инструкция

  1. Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
  2. Затем подставьте под днище авто емкость для сбора отработанного хладагента. Открутите пробку слива и слейте антифриз.
  3. Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
  4. После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
  5. Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
  6. Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
  7. Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
  8. Теперь отключите высоковольтные кабеля от свечей зажигания. Также отключите кабель, который питает устройство контроля температуры двигателя.
  9. Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
  10. Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
  11. Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
  12. При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
  13. Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. После этих действий распорку необходимо убрать в сторону.
  14. Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
  15. Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
  16. Теперь можно снять цепочку со звездой распределительного шкива.
  17. После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем — осуществить ее демонтаж.
  18. Теперь можно снять прокладку головки блока цилиндров. Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
  19. Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
  20. Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
  21. После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.
Читать еще:  Сколько весит ваз 2106

Если все действия были выполнены правильно, то после замены компонента у вас пропадет проблема попадания моторной жидкости в антифриз и наоборот. Но учтите: все нужно делать согласно действиям, указанным в данном мануале.

Если, к примеру, вы неправильно закрутите болты ГБЦ, то есть не дотяните их или перетяните, то это может обернуться более серьезными проблемами.

В том случае, если винт не дотянут, ГБЦ не будет плотно прилегать к блоку. Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте — сможете ли вы все сделать правильно?

Видео от Андрея Лапочкина «Пробило прокладку ГБЦ Нива Шевроле»

Посмотрите, как можно определить, что прокладка головки блока цилиндров в автомобиле Нива Шевроле пробита.

Момент затяжки клапанной крышки нива шевроле

Рег.: 24.02.2007
Тем / Сообщений: 18 / 826
Откуда: Пермь
Возраст: 32
Авто: 21214-20 2005г.в Bosch 7.9.7 +Гранта 2014г.в

Рег.: 03.03.2006
Сообщений: 1200
Откуда: Украина. Харьков
Возраст: 42
Авто: ВАЗ 2123 2008г.в Geely Emgrand EC 7 2014

Рег.: 15.04.2010
Сообщений: 48
Откуда: п.г.т. Яя Кемеровская обл.
Возраст: 34
Авто: ВАЗ 2121 84 г.в.

Рег.: 27.06.2007
Сообщений: 1765
Откуда: Москва
Возраст: 51
Авто: 21213, 1999 г

Рег.: 01.03.2007
Тем / Сообщений: 1 / 131
Откуда: Тульская область
Возраст: 52
Авто: Ваз 21214i 2002г. «Мурёна»

Имя: Алексей
Рег.: 05.03.2005
Тем / Сообщений: 61 / 4065
Откуда: Москва, САО
Возраст: 39
Авто: Шнива 2016 г.в. 70 ткм

Рег.: 05.04.2011
Сообщений: 4
Откуда: Анадырь
Возраст: 40
Авто: 21213 2001

Рег.: 01.03.2007
Тем / Сообщений: 1 / 131
Откуда: Тульская область
Возраст: 52
Авто: Ваз 21214i 2002г. «Мурёна»

Шайбы положить сверху резиновой прокладки или под прокладку?

Заранее признателен за любые советы.

Рег.: 05.11.2007
Сообщений: 4942
Откуда: Новосибирск
Возраст: 35
Авто: Фора, 212180 2002 г. в. карб

Рег.: 24.06.2012
Сообщений: 739
Откуда: Россия.Прохладный.
Возраст: 36
Авто: нива 21213.1995г.

Имя: Ярослав
Рег.: 21.03.2012
Тем / Сообщений: 3 / 8260
Откуда: Таганрог
Возраст: 28
Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Потекло из под клапанной крышки спереди, подтянул везде и стало течь везде. Перетянул видимо. Сейчас выбираю прокладку, родную БРТ брать не хочу – не впечатляет. Присмотрел MASTER-SPORT 2101-1003270-PCS-MS.
Так же нашлась еще одна новая интересная прокладка 21230-1003270:

Кто-нибудь сталкивался с такой прокладкой?

p.s.
Так же рад буду услышать ваши рекомендации по выбору прокладки, основанные на личном опыте.

Рег.: 17.05.2011
Сообщений: 3035
Откуда: Ульяновск
Возраст: 56
Авто: ВАЗ-21213 1999г , Шеви Нива 2007г

Рег.: 06.12.2004
Тем / Сообщений: 4031 / 23190
Откуда: Москва
Возраст: 65
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 23.08.2009
Тем / Сообщений: 2 / 11853
Откуда: Нижегородская область Выксунский р-он
Возраст: 35
Авто: ВАЗ-2121 1985 г.в. ВАЗ-21093 1994 г.в.

Рег.: 05.11.2007
Сообщений: 4942
Откуда: Новосибирск
Возраст: 35
Авто: Фора, 212180 2002 г. в. карб

Инструменты:

  • Торцовый вороток
  • Головка для торцового воротка на 10
  • Отвёртка крестовая
  • Плоскогубцы

Детали и расходники:

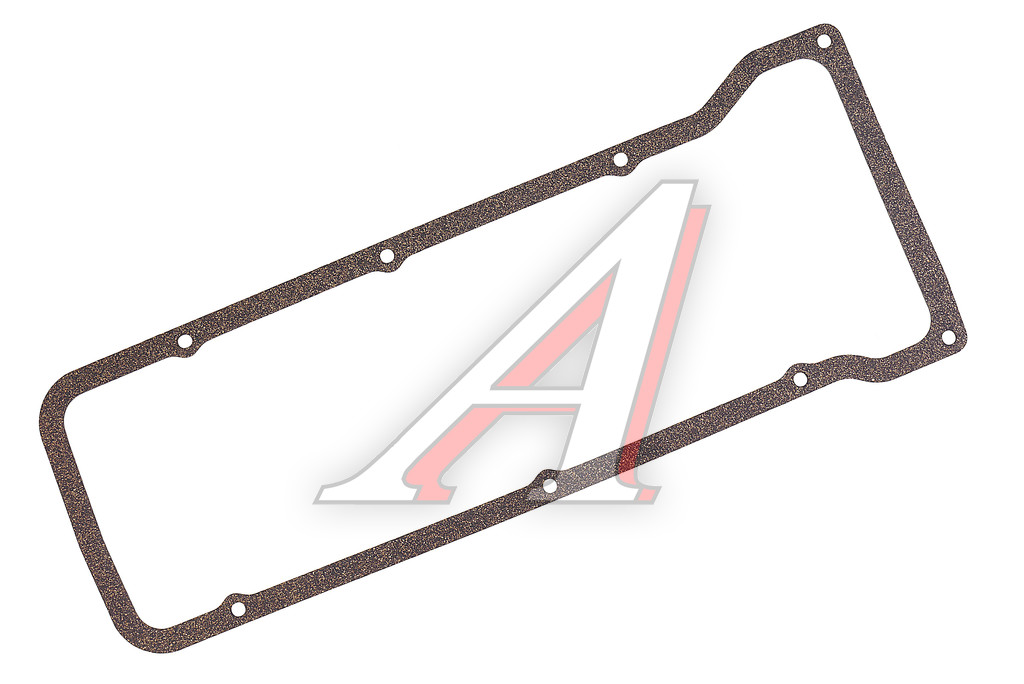

  • Прокладка клапанной крышки, пробковая 2101
  • Ветошь

Примечание:
Замену прокладки крышки головки блока цилиндров производим при обнаружении течи масла по стыку головки блока цилиндров и ее крышки, а также при каждом снятии крышки, связанном с выполнением других ремонтных работ на двигателе.

1. Снимаем экран двигателя, как описано здесь.

2. Поочередно сжимая отверткой или плоскогубцами концы двух пластмассовых держателей, отсоединяем от кронштейна, прикрепленного слева к крышке головки блока цилиндров, держатель троса привода дроссельной заслонки.

3. И держатель шланга вакуумного усилителя тормозов.

4. Аналогично отсоединяем пластмассовый держатель троса привода дроссельной заслонки от кронштейна, прикрепленного с правой стороны к крышке головки блока цилиндров.

5. Ключом «на 10» отворачиваем болт крепления соединительной муфты резиновых рукавов подвода воздуха (впускного тракта двигателя) к кронштейну крышки головки блока цилиндров.

6. Крестообразной отверткой ослабляем хомут крепления шланга вентиляции картера (основного контура) к патрубку рукава подвода воздуха.

7. Снимаем шланг с патрубка рукава.

8. Головкой «на 10» отворачиваем восемь гаек крепления крышки головки блока цилиндров.

9. Снимаем со шпилек головки блока цилиндров слева — кронштейн крепления троса привода дроссельной заслонки и шланга вакуумного усилителя тормозов.

10. Снимаем со шпилек головки блока цилиндров также боковой кронштейн крепления экрана двигателя.

11. Снимаем справа — кронштейн крепления троса привода дроссельной заслонки.

12. Отведя от крышки головки блока цилиндров муфту рукавов подвода воздуха, снимаем кронштейн переднего крепления экрана двигателя.

13. Снимаем со шпилек шесть прижимных шайб крышки головки блока цилиндров и два держателя жгута проводов.

14. Ослабив хомут крепления, отсоединяем от штуцера дроссельного узла шланг вентиляции картера (контура холостого хода).

15. Ослабив хомут крепления, отсоединяем от штуцера ресивера впускного трубопровода шланг вакуумного усилителя тормозов.

16. Приподнимаем крышку головки блока цилиндров.

17. Снимаем ее со шпилек головки блока.

18. Снимаем прокладку крышки.

19. Очистив привалочные поверхности крышки и головки блока цилиндров от масла и грязи, устанавливаем новую прокладку и проводим сборку в обратной последовательности.

Полезный совет:
Ни в коем случае не используйте (не наносите) герметик на прокладку клапанной крышки. Выдавленный герметик, может попасть в маслоприёмник и уменьшить пропускную способность.

Примечания:
Клапанную крышку закручивайте в определённом порядке, что бы прижать равномерно крышку, в два приёма.

Под гайки, клапанной крышки, ставиться шайба коническая, не путайте её с другими и не переворачивайте, в противном случае будет подтекать масло.

В статье не хватает:

  • Качественных фото ремонта

Одной из главных деталей является головка блока цилиндров Шевроле Нива. Эта деталь является одной из главных в работе бензинового двигателя, поскольку непосредственно в этой части происходит самая активная фаза работы ДВС — подведение и воспламенение топливной смеси и вывод отработанных газов.

В этой статье рассмотрим более подробно функции ГБЦ.

Конструкция устройства

Данный элемент в конструкции отвечает за такие основные функции как:

  1. Подводит горячую смесь в цилиндр
  2. Базирует механизм газораспределения
  3. Отводит отработанные газы
  4. В нем сгорают горючие смеси, и осуществляется уплотнение
  5. Осуществляется отвод и подвод масла, которое нормализует нормальную работу ГРМ

Данная конструкция изготовлена из алюминиевого сплава, и представлена в виде прямоугольной формы. В его состав входит:

Как функционирует Головка Блока Цилиндров на Шевроле Ниве

  1. Когда запускается двигатель, штанга начинает двигаться за счет распредвала
  2. Происходит соприкосновение штанги с гидрокомпенсатором, а потоми с коромыслом
  3. После чего коромысло начинает воздействовать на открывшийся клапан
  4. Когда данный клапан отрывается начинает подаваться смеси воздушно топливные в саму камеру сгорания, где происходит воспламенение.
  5. Свечи подают искру за счет чего происходит сгорание
  6. Благодаря выпускному клапану происходит отвод образующих газов, в выпускной коллектор. После чего весь цикл повторяется зонного.
  7. На автомобилях Нива Шевроле система ГБЦ, имеет четыре поршня и четыре камеры сгорания.

Так же у данной конструкции бывает так что появляются проблемы, требующие немедленного устранения. Ниже представлена таблица с наиболее распространёнными проблемами и как их можно устранить.

Виды неисправностей

Помимо того, что приведено выше могут появиться и такие проблемы при которых головка цилиндра требует полной замены, к ним относится:

  1. Когда нарушается герметичность каналов СО, и двигатель перегревается. Начинает появляется в водяной рубашке трещина, тем самым происходит смешивание с моторным маслом, что приводит к серьезным проблемам.
  2. Между блоком и привалочной поверхностью образуется коробление. При этом начинает уходить охлаждающая жидкость в двигатель и наружу. Данную неисправность устранить практически невозможно поэтому чаще всего требуется полная замена детали.

Как разобрать и собрать ГБЦ

Зная порядок действий по замене неисправного элемента, можно осуществить ремонтные работы своими руками у себя в гараже. Но всё-таки лучше всего обратится к специалисту так как даже незначительная неточность во время работы может привести к очень серьезным последствиям.
