Подключаем бортовой компьютер на ВАЗ-2114: установка своими руками

Еще, каких-то 15-20 лет назад, компьютер в машине считался элементом роскоши и устанавливался на автомобили самых топовых производителей и комплектаций, чего, конечно же, нельзя было сказать и о представителях отечественного рынка.

Видео отчёт об установке бортового компьютера на ВАЗ-2114

Но время идёт, меняются технологии и автомобили, и на сегодняшний день, установку бортового компьютера может позволить себе любой человек и установить его практический на любую модель автомобиля. Потому как именно с этими устройствами, возможно, контролировать состояние всех узлов и агрегатов, а также контролировать работу систем в целом. Ниже мы расскажем вам, как установить бортовой компьютер на ВАЗ-2114 самостоятельно.

Для чего нужен БК на ВАЗ-2114?

После установки на свой автомобиль БК (бортовой компьютер – прим.) вы сможете в реальном времени отслеживать работу всех систем, с точностью получая всю информацию прямо на экран.

Показания бортового компьютера

Большое количество современных БК, способны отображать следующую информацию:

• Реальную скорость автомобиля.
• Пробег.
• Среднюю скорость.
• Оставшееся количество топлива в баке.
• Расстояние, которое может проехать автомобиль на оставшемся топливе.
• Обороты двигателя.
• Температуру охлаждающей жидкости.
• Время, проведённое в поездке.
• Показатели среднего и мгновенного расхода топлива.
• Температура внутри салона и двигателя.
• Напряжение аккумуляторной батареи.
• Расход воздуха.
• Положение дроссельной заслонки.
• Отображение кодов ошибок (их голосовое сопровождение встречается не на всех моделях – прим.).

Какой БК выбрать?

Ассортимент доступной продукции для ВАЗ-2114 на сегодняшний день достаточно велик, однако брать самый дешёвый и первый вновь попавшийся на глаза не стоит, лучше всего в первую очередь обратить внимание на следующий список:

Multitronics .

Популярная модель от Multitronics.

Бортовой компьютер от «ШТАТ».

Бортовой компьютер «Орион».

Бортовой компьютер «Гамма».

Не пугайтесь того, что стоимость некоторых моделей может составлять порядка 5000 рублей, (а при наличии определённых опций и того больше – прим.), потому как в этом случае вы в первую очередь платите за функциональность, стабильность и точность выводимой на экран информации.

Отличие отдельного БК от БК на панели управления

На различных форумах есть немало сторонников и противников отдельного бортового компьютера, последние считают такое устройство лишним, показывая достаточность тех данных, которые отображаются в окне панели приборов.

Определённо точно скажем вам, что подобное суждение ошибочно, потому как «штатный» БК, если его конечно можно так назвать, не способен отображать даже 110 тех функций, на что способен его аналог. А связано это просто-напросто с тем, что, то количество информации, поступающее с ЭБУ на панель управления просто нечем обрабатывать, когда как в БК этим занимается специальный процессор, осуществляющий одновременный расчёт информации.

Подготовка к установке

Перед тем, как приступить к установке, необходимо выполнить некоторые подготовительные работы:

1. Определитесь с тем, какие параметры вы хотите получать от БК, потому как от этого выбора зависит количество подключенных проводов. Для этого мы предлагаем вам подробнее ознакомится с инструкцией, а при её отсутствии всегда информацию можно найти в сети интернет.
2. Определитесь с местом установки БК, и если это штатное место на ВАЗ-2114, то и модель следует подбирать соответствующих размеров.
3. Помните, что после установки БК, ему периодически потребуется подключение к компьютеру или ноутбуку для загрузки обновлений, поэтому наглухо заклеивать и крепить его на месте установки всё же не стоит.

Демонтаж старого бортового компьютера

Если на вашем автомобиле уже установлен штатный БК, чаще всего с одноимённым названием «Штат», то его всё равно захочется сменить, потому как, ту информацию, которую способен передавать он и современные аналоги очень отличаются.

1. Отключите минусовой провод от АКБ. Это необходимо для того, чтобы исключить факты короткого замыкания во время демонтаже.
2. Уберите магнитолу, предварительно сняв её защитный фартук.
3. Когда ничего не мешает, можете приступать к отключению всех проводов.
4. Если они успешно отключены, а магнитола демонтирована, можете аккуратно отсоединять крепления БК.
5. После того как он демонтирован, осмотрите все провода на наличие повреждений и коррозии.
6. Если перед установкой нового компьютера пройдет, какое-то время, то лучше всего все контакты обмотать изоляционной лентой. Однако когда работы производятся сразу, такой необходимости нет. О том, как правильно установить БК на ВАЗ-2114, написано ниже.

Пошаговый порядок установки бортового компьютера на ВАЗ-2114

Для того, чтобы установить бортовой компьютер в систему автомобиля, не надо быть специалистом в этой области, достаточно лишь немного внимания и времени.

1. Первым делом демонтируйте пластиковую заглушку или старый бортовой компьютер с места фиксации.
2. Затем найдите специальную девятиконтактную колодку. Обратите внимание на тот факт, что все автомобили оборудованы подобной системой, и её отсутствие будет означать только плохими поисками.

Благодаря этой схеме, подключить бортовой компьютер не составит труда.

Вблизи подключение к диагностическому разъёму выглядит так

Белый провод — это провод бортового компьютера

В момент подключения проверьте всё на правильность монтажа и на точность работы БК при запущенном двигателе.

Выводы

Как вы могли убедиться сами, для того, чтобы установить БК самостоятельно своими руками, не требуется никаких специальных навыков, а достаточно строго следовать нашей инструкции.

Инструкция по установке штатного бортового компьютера на ВАЗ 2114

Еще несколько лет тому назад электроника в автомобиле являлась настоящим предметом роскоши, она была доступна только в самых дорогих моделях.

Но время летит, технологии меняются. Теперь даже самые простые, доступные автомобили имеют в своем арсенале внушительное количество электронных устройств, обеспечивающих работу буквально каждой системы, следящих за состоянием машины и отдельных ее узлов.

С этой точки зрения модели ВАЗ не отличаются изыском и широким ассортиментом электроники. Потому многие решают самостоятельно установить себе бортовой компьютер.

Зачем он нужен?

Новое устройство

Переоценить пользу бортовика невероятно сложно, потому многие решаются его установить на свой ВАЗ 2114. Так автовладельцы без помощи дорогостоящего оборудования на СТО смогут самостоятельно контролировать состояние автомобиля, своевременно реагировать на сообщения компьютера, который проводит регулярную диагностику.

Что выбрать?

Ассортимент бортовых компьютеров для ВАЗ 2114 достаточно обширный. Но брать первый попавшийся не стоит.

Сперва убедитесь, что выбираемый вами компьютер поддерживает программы, предназначенные для электронного блока управления «четырнадцатой» модели.

Модель Гамма GF 415Т

Ошибки БК

Если вы приобретаете автомобиль, на котором уже установлен бортовик, это достаточно неплохо. Не придется самостоятельно его монтировать.

Плюс это великолепный способ проверить, действительно ли автомобиль исправен, как об этом заявляет его владелец.

Основные ошибки БК приведены в таблице. Причем самые популярные из них, которые встречаются на ВАЗ 2114 — это 4, 6 и 8.

Обнаружив ошибки, можно принимать соответствующие решения. Если речь идет о вашем авто, просто сбросьте данные, нажав и удерживая кнопку суточного пробега. Не сделав это, при следующей диагностике ошибки сохранятся, хотя вы приняли меры по их устранению, отремонтировав соответствующие узлы автомобиля.

Какие параметры отображает экран БК

Подключив бортовик, вы сможете получать доступ к большому количеству информации и данных о работе своего автомобиля.

Дисплеи параметров

Большинство компьютеров, подходящих для ВАЗ 2114, отображают следующие данные:

• Скорость движения автомобиля;
• Объем горючего, оставшийся в баке;
• Время, проведенное в пути;
• Частота оборотов двигателя;
• Показатели расхода топлива;
• Степень нагрева двигателя;
• Температура внутри салона;
• Расстояние, которое сможет проехать автомобиль на оставшемся топливе;
• Расстояние, которое проехал автомобиль;
• Напряжение в бортовой электросети;
• Величина нагрева охлаждающей жидкости;
• Расположение дроссельной заслонки;
• Общий расход воздуха;
• Коды ошибок и их обозначение на понятном языке;
• Средний расход топлива автомобиля;
• Количество затраченного топлива за текущую поездку;
• Пройденный путь за поездку в километрах;
• Средняя скорость;
• Другие полезные данные.

Чем БК отличается от панели управления

Многие автовладельцы уверены, что в бортовом компьютере никакой потребности нет, все данные отображаются на приборной панели, и этого достаточно.

Универсальная модель

Простые фиксаторы не справляются со своими задачами так, как на это способен БК. В теории можно вычислить только по приборной панели использованное количество горючего, текущий и средний расход топлива, количество пройденных километров и так далее. Но зачем сидеть за рулем и что-то подсчитывать, отвлекаться, если можно просто получить бортовик и смотреть на его экран, получая нужную информацию исходя из изменяющихся параметров.

Так что между БК и приборной панелью разница существенная.

Предварительная подготовка

Подготовка к установке

Есть несколько мероприятий, о которых следует подумать и провести их перед тем, как приступить к установке БК.

1. Определите набор функций, которые вы хотите получить от своего БК. Для этого к каждому устройству прилагается штатная инструкция. Плюс много информации можно найти в сети.
2. Покупать сильно навороченную систему для ВАЗ 2114 не имеет смысла. Но и бюджетные модели БК — не самое лучшее решение.
3. Оптимальная комплектация включает в себя монитор, набор проводов и процессор.
4. Решите, куда будет устанавливаться БК. Лучше всего для этого подойдет центральная консоль. Но там должно быть соответствующее свободное пространство для него.
5. Если центральная консоль не подходит, попробуйте торпедо. Хотя в данном случае потребуется выносной корпус.

Установка

Процесс установки

Чтобы подключить бортовик на свой ВАЗ 2114, быть большим специалистом не обязательно. Действуя согласно инструкции, вы сможете самостоятельно выполнить всю работу. Уделите только этому вопросу достаточно времени и сил.

1. Первым делом снимите заглушку, расположенную на приборной панели. Будем отталкиваться от того, что вы нашли для своего бортового компьютера место.
2. Сняв заглушку, ищите связку проводов, которые имеют девятиконтактный разъем. Все модели ВАЗ его имеют, потому ваша «четырнадцатая» исключением не станет.
3. Теперь подключайте этот разъем к вашему бортовому компьютеру.

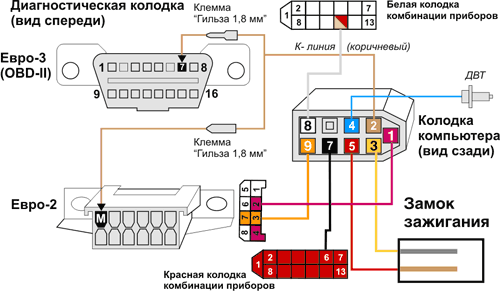

4. Одно из важнейших мероприятий — это проведение К-линии.
5. Для этого возьмите провод примерно на 1 м в длину, и соедините его со вторым контактом колодки девятиконтактного разъема.
6. Второй конец провода подводят к колодке диагностики. Она располагается непосредственно под приборной панелью. Дабы облегчить самому себе задачу, советуем отсоединить панель с правой стороны.
7. Если у вас колодка Евро 2, провод с колодкой диагностики соединяется при помощи М-гнезда.
8. Если колодка Евро 3, тогда вам потребуется гнездо под номером 7.
9. В некоторых случаях на ВАЗ 2114 колодку Евро 3 монтируют вверх ногами. Потому обязательно обратите на это внимание при подключении, чтобы ничего не перепутать.
10. Выполнив подключение бортового компьютера, поставьте его в отведенное место и проверьте в работу.

Как снять БК

Не будем кривить душой, а справедливо заметим, что качество и функциональность штатного бортового компьютера, предлагаемого для ВАЗ 2114, оставляет желать лучшего.

Потому решение установить альтернативу с расширенным функционалом и возможностями со стороны владельцев авто является вполне справедливым.

Проводка

Решив все эти нюансы и подобрав уже новый бортовой компьютер, можно смело приступать к демонтажу старого БК.

1. Отключите минусовую клемму от аккумуляторной батареи, установленной в подкапотном пространстве вашего автомобиля. Это нужно для того, чтобы защитить себя от ударов током, а также во избежание порчи всей проводки.
2. Снимите магнитолу, которая стоит у вас на консоли.
3. Демонтируйте наружную панель от аудиосистемы.
4. Теперь можно полноценно извлекать весь корпус магнитолы. Все провода, подключенные к ней, обязательно открепляются.
5. Перед вами откроется отверстие, куда просовывается рука и осторожно открывается крепление блока компьютера.
6. Достаньте свой устаревший или пришедший в негодность бортовик, предварительно отсоединив все подключенные к нему провода.
7. Если новый БК вы устанавливать не собираетесь, тогда демонтированная проводка обязательно соединяется. Иначе у вас возникнут проблемы в процессе эксплуатации автомобиля.
8. Ряд устройств подключены к вашему бортовому компьютеру. Потому их придется также отключить. Делайте это аккуратно и постепенно. Никаких резких движений. А то еще придется проводку менять.
9. Если на место старого претендует новый БК, на этом этапе начинайте подключение.
10. Вставьте на место магнитолу, соберите все узлы по своим местам, соблюдая обратную последовательность демонтажа.

Работа не сложная, но для ее выполнения придется потратить некоторое время.

Инструкция по установке бортового компьютера ВАЗ 2114

Бортовой компьютер (БК) является автоматизированной системой управления автомобиля. Существует несколько типов БК, чтобы узнать какой тип установлен на вашем авто, необходимо прочесть содержание наклейки на устройстве.

В зависимости от типа двигателя подбираются соответственные типы БК. Для инжекторных двигателей автомобиля производится больше всего систем автоматизированного управления. Самым универсальным бортовым компьютером для ваз 2114 можно считать мультитроникс.

Предназначение Бортового Компьютера

Те, кто поставил в свой авто бортовой компьютер, а именно так называется это новшество, обеспечивающее дополнительный контроль, считают, что его функции способны удовлетворить запросы даже заядлого автолюбителя. С первого взгляда это электронное устройство демонстрирует характеристики, которые и до него были представлены на панели управления различных моделей ВАЗа, в том числе 2114-го. Часы и так есть в каждом авто, также как спидометр (измеритель скорости), тахометр (показывает обороты двигателя), одометр (отвечает за пробег).

Они, впрочем, вполне гармонично красуются перед глазами водителя, оформленные в надлежащем виде. Да и другие параметры тут присутствуют: сколько топлива в баке, даже могут быть показатели термометра, отображающие показатели как наружного, так и внутрисалонного состояний воздуха. Все выполнено по высшим стандартам автодизайна. Но системы контроля (бортовой компьютер) — это не просто сведенные воедино разные показатели на одном экране.

Отличия БК от панели управления

Водители с опытом знают, что спидометр просто пересчитывает обороты двигателя в скорость, а стоит только поменять колеса на больший диаметр, как скорость увеличится, хотя индикатор будет работать «по-старинке». Чтобы не попасть впросак на очередном посту ГАИ, без БК не обойтись. Но многое остается не учтенным простыми фиксаторами, а в дальней дороге вполне будут уместными такие факторы, как фактический, так и усредненный расход топлива, информация о преодоленном уже километраже, об использованном количестве топлива и прочее. Данные параметры ВАЗа 2114-го можно и высчитать, но до этого ли водителю, который прежде всего обязан следить за дорогой, а не заниматься калькуляциями.

«Умный» автомобиль 2114 сам будет следить, чтобы авто не перегрелось в жару, а самые продвинутые из бортовых компьютеров — даже об опасности образования гололеда в морозы. Сообщит компьютер и о напряжении внутри системы двигателя. С таким помощником поездка будет намного безопаснее, на короткие или длинные расстояния. Главное, не игнорировать предупреждающие сигналы компьютера.

Может показаться, что на борту появился индикатор, которые начал вести подсчет показателей. Но на самом деле данные работы оборудования авто и раньше были известны, просто не высвечивались перед водителем. Впрочем, зачем было превращать салон легкового автомобиля в кабину летчика? Подключение «бортовика» (бортового компьютера) ко всем существующим внутри машины датчикам, обработка полученных данных и их подача в удобном для водителя виде — это и есть главная задача, которая возлагается на БК.

Задача Бортового Компьютера не только собирать информацию с датчиков автомобиля, но и обработать ее, скорректировать, проанализировать и выдать в удобном для водителя виде.

Подключение Бортового Компьютера

Модель автомобиля ВАЗ 2114 уже оснащено подготовленным местом для установки бортового компьютера. Как правило, для нее очень даже походит компьютер «Multitronics» или «Штат».

Многие автолюбители, испытавшие на себе все их прелести, рекомендуют остановить свой выбор именно на этих марках. Тем более, что есть варианты этого девайса с цветным экраном — для любителей. Но это не более, чем дополнительное удобство и, кроме «красоты», ничем особым не отличается от предшественников.

Для подключения бортового компьютера потребуется выполнить некоторые обязательные операции:

Если нет колодки в бортовом компьютере

Как правило, для всех этих процедур достаточно подсоединить стандартную четырехконтактную колодку с переходниками, которые предусмотрены при комплектации бортовых компьютеров. В случае, если она отсутствует, тоже не должно возникнуть проблем. Общее питание можно «одолжить» у прикуривателя, автозапуск — от замка зажигания, «приглушатель/габаритки» — от подсветки того же прикуривателя, массу же — от корпуса или снова же от прикуривателя.

Чтобы не возникло никаких неприятностей во время выше описанных действий, массу автомобильного аккумулятора стоит отключить.

Сигнал с измерителя уровня топлива (ДУТ) следует брать с провода, согласно схеме электропроводки конкретного автомобиля ВАЗ, как и подключать линию диагностики.

Впрочем, в инструкции, которая прилагается к БК, все достаточно подробно описано, поэтому, строго следуя ей, ошибиться довольно трудно.

Даже если “бортовик” достался в подарок и возможно без рекомендаций, то их можно поискать в Интернете, в том числе и на форумах. Но, как правило, все они стандартные и зависят просто от строго их выполнения.

Поездка с маршрутным компьютером, как его еще его называют, не преподнесет сюрпризов в дороге. Состояние автомобиля водитель сможет контролировать самостоятельно и обращаться лишний раз на СТО для диагностики (довольно дорогая процедура) не будет необходимости.
