Устройство двигателя хендай акцент

Снятие и установка двигателя

Завод-изготовитель рекомендует вынимать вверх силовой агрегат (двигатель со сцеплением и коробкой передач). Для этого необходим подъемник, чтобы повыше поднять переднюю часть автомобиля.

Силовые агрегаты двигателей DOHC и SOHC по конструкции во многом сходны (у них одинаковые опоры, практически идентичное расположение навесного оборудования) и различаются только конструкцией головки блока цилиндров и приводом газораспределительного механизма, месторасположением и способом подключения шлангов и проводов (эти различия описаны в соответствующих подразделах). Поэтому оба силовых агрегата снимают с использованием практически одинаковых приемов. В данном подразделе работа показана на примере силового агрегата DOHC как более сложная и трудоемкая.

Двигатель очень тяжелый, поэтому рекомендуем снимать его с помощником.

При снятии и установке силового агрегата в сборе, имеющего большую массу, применяйте только полностью исправные грузоподъемные механизмы, рассчитанные на соответствующую нагрузку, и особенно тщательно контролируйте правильность и надежность присоединения к транспортным проушинам двигателя тросов, траверс и т.п.

1. Выключите зажигание и отсоедините провод сначала от клеммы «минус», затем от клеммы «плюс» аккумуляторной батареи. Отверните крепление и снимите с автомобиля аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи» ).

3. Отсоедините воздухоподводящий патрубок и снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра» ).

4. Отсоедините колодку с проводами от выключателя света заднего хода.

5. Отверните наконечник троса привода спидометра…

6. …и отсоедините его от коробки передач.

7. Снимите фиксирующую скобу крепления трубопровода гидропривода выключения сцепления к кронштейну левой опоры силового агрегата…

8. …и выведите трубопровод из прорези в кронштейне.

9. Выверните болт крепления кронштейна гидропривода выключения сцепления к картеру коробки передач.

10. Выверните два болта крепления рабочего цилиндра выключения сцепления к картеру сцепления и, не отсоединяя от него гидропривода, отведите его в сторону.

11. Отсоедините от коробки передач тросы привода управления коробкой передач и отведите их в сторону (см. «Замена тросов привода управления коробкой передач» ).

12. Отсоедините колодку жгута проводов от регулятора напряжения генератора.

13. Снимите защитный чехол, отверните гайку и отсоедините от шпильки генератора наконечник провода.

14. Отверните гайку, отсоедините наконечник силового провода от контактного болта стартера и отсоедините провод от тягового реле (см. «Снятие и установка стартера» ).

15. Отсоедините колодки жгутов проводов от датчика давления масла, датчика температуры охлаждающей жидкости, датчика детонации, датчика положения дроссельной заслонки, регулятора холостого хода, датчика абсолютного давления во впускном трубопроводе, датчика положения распределительного вала и датчика концентрации кислорода, установленного в катколлекторе.

16. Отсоедините колодки жгутов проводов от катушек зажигания (см. «Проверка технического состояния и замена катушки зажигания» ).

17. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости» ).

18. Снимите радиатор системы охлаждения (см. «Замена радиатора системы охлаждения» ).

19. Отсоедините от патрубков корпуса термостата шланги радиатора отопителя и подогрева дроссельного узла (см. «Замена прокладки головки блока цилиндров двигателя мод. G4EC» ).

20. Если на автомобиле установлена автоматическая коробка передач, отсоедините шланги от теплообменника.

21. Выверните болт и отсоедините от двигателя провод соединения с «массой».

22. Отсоедините шланг от вакуумного усилителя тормозов.

23. Отсоедините колодки жгутов проводов от форсунок и топливопровод от топливной рампы (см. «Замена прокладки головки блока цилиндров двигателя мод. G4EC» ).

24. Отсоедините от дроссельной заслонки трос ее привода (см. «Регулировка и замена троса привода дроссельной заслонки» ).

25. Если автомобиль оборудован автоматической коробкой передач, отсоедините от коробки передач трос ее управления.

26. Не отсоединяя от компрессора кондиционера трубопроводов, выверните болты его крепления, аккуратно отведите в сторону и закрепите в моторном отсеке любым доступным способом.

27. Если снимаете двигатель для ремонта, слейте масло из масляного картера (см. «Замена масла в картере двигателя и масляного фильтра» ).

29. Отверните гайки крепления промежуточной трубы системы выпуска отработавших газов к катколлектору (см. «Снятие и установка промежуточной трубы» ).

30. Выверните болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя, выньте болты и, не отсоединяя от насоса шлангов гидропривода, отведите его в сторону (см. «Замена прокладки головки блока цилиндров двигателя мод. G4EC» ).

31. Слейте масло из картера коробки передач (см. «Замена масла в механической коробке передач» ).

32. Отсоедините от коробки передач приводы передних колес (см. «Снятие и установка приводов передних колес» ).

Для предотвращения попадания посторонних предметов в картер коробки передач закройте отверстия подходящими пластиковыми пробками.

33. Выверните болты крепления капота и снимите его (см. «Снятие и установка капота» ).

34. Еще раз проверьте, все ли провода, шланги и навесные узлы отсоединены от двигателя.

35. Закрепите стропы грузоподъемного механизма за двигатель, натяните их, чтобы разгрузить опоры подвески силового агрегата.

36. Снимите опоры подвески силового агрегата (см. «Замена опор подвески силового агрегата» ).

37. Наклоняя силовой агрегат, приподнимите и извлеките его из моторного отсека.

38. Устанавливайте двигатель, а также все снятые узлы и детали в порядке, обратном снятию, с учетом следующего:

– перед установкой силового агрегата очистите метчиком от ржавчины резьбовые отверстия крепления его опор;

– нанесите на резьбу болтов крепления опор фиксирующий состав (например, Loctite);

– обязательно замените новыми прокладки промежуточной трубы;

– при подключении проводов и трубопроводов тщательно следите за правильностью их расположения в моторном отсеке, чтобы не допустить соприкосновения с нагревающимися и движущимися элементами силового агрегата.

После установки двигателя выполните следующее.

Особенности конструкции

На автомобили Hyundai Accent устанавливают четырехцилиндровые четырехтактные бензиновые двигатели (серия ALFA) жидкостного охлаждения, с рядным вертикальным расположением цилиндров: мод. G4EC (рабочим объемом 1,5 л, мощностью 102 л.с.) с двумя распределительными валами (DOHC) верхнего расположения и мод. G4ЕВ (1,5 л, 90 л.с.) c одним распределительным валом (SOHC) верхнего расположения.

Блок цилиндров обоих двигателей представляет собой единую отливку, образующую цилиндры, рубашку охлаждения и каналы масляной магистрали. Блоки изготовлены из специального высокопрочного чугуна, цилиндры расточены непосредственно в теле блока. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали. В нижней части блока цилиндров расположено пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку болтами. Крышки коренных подшипников двигателей обработаны в сборе с блоком и невзаимозаменяемы.

Читать еще:  Как выставить зажигание на ваз 21099 карбюратор

4.1. Коленчатый вал: 1 – зубчатый венец датчика положения коленчатого вала; 2 – болт крепления зубчатого венца датчика положения коленчатого вала; 3 – коленчатый вал; 4, 5, 6, 7, 8 – нижние вкладыши коренных подшипников; 9, 11, 12, 13, 14 – крышки коренных подшипников; 10 – болт крепления крышки коренного подшипника; 15, 16, 17, 18, 19 – верхние вкладыши коренных подшипников

Коленчатый вал (рис. 4.1) пятиопорный, отлит из специального высокопрочного чугуна. У него восемь противовесов, изготовленных за одно целое с валом. Для подачи масла от коренных шеек к шатунным в коленчатом валу выполнены сверления. Осевое перемещение коленчатого вала ограничено нижним 6 и верхним 17 вкладышами третьего коренного подшипника, имеющими упорные буртики. На переднем конце коленчатого вала установлен зубчатый шкив привода распределительного вала. К задней части коленчатого вала болтами крепится зубчатый венец 1 датчика положения коленчатого вала, а к фланцу коленчатого вала автомобилей с механической коробкой передач — отлитый из чугуна маховик с напрессованным зубчатым венцом. На автомобилях с автоматической коробкой передач к фланцу коленчатого вала крепится установочная пластина гидротрансформатора.

Шатуны (рис. 4.2) стальные, кованые, со стержнем двутаврового сечения, обработаны совместно с крышками 10 на нижних головках.

4.2. Поршень и шатун: 1 – верхнее компрессионное кольцо; 2 – нижнее компрессионное кольцо; 3 – маслосъемное кольцо; 4 – поршень; 5 – поршневой палец; 6 – шатун; 7 – болт крепления крышки шатуна; 8 – верхний шатунный вкладыш; 9 – нижний шатунный вкладыш; 10 – крышка шатуна; 11 – гайка крепления крышки шатуна

Поршни изготовлены из алюминиевого сплава. Юбка поршня в поперечном сечении овальная, в продольном — коническая. Для уменьшения давления поршня на стенку цилиндра во время рабочего хода ось отверстия под поршневой палец 5 (см. рис. 4.2) смещена относительно диаметральной плоскости поршня. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для одного маслосъемного и двух компрессионных колец. Поршневые кольца чугунные. Первое компрессионное кольцо имеет бочкообразную наружную поверхность, второе кольцо — коническую наружную поверхность со скосом. Маслосъемное кольцо составное, скребкового типа, с пружинным расширителем.

Масляный картер стальной, штампованный, прикреплен болтами к блоку цилиндров.

Головка блока цилиндров , изготовленная из алюминиевого сплава, общая для всех цилиндров двигателя. В нижней части головки блока цилиндров отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В головку запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны имеют по одной пружине, зафиксированной через тарелку двумя сухарями.

4.3. Головка блока цилиндров двигателя G4ЕВ: 1 – зубчатый шкив распределительного вала; 2 – распределительный вал; 3 – опора; 4 – ось коромысел впускных клапанов; 5 – коромысло впускного клапана; 6 – коромысло выпускного клапана; 7 – ось коромысел выпускных клапанов; 8 – головка блока цилиндров; 9 – болт

У двигателя мод. G4ЕВ один пятиопорный распределительный вал, три клапана на каждый цилиндр: два впускных и один выпускной. Привод клапанов двигателя осуществляется от распределительного вала 2 (рис. 4.3) через коромысла 5 и 6 соответственно впускных и выпускных клапанов. Оси 4 и 7 коромысел соответственно впускных и выпускных клапанов установлены в головке блока на опорах 3. Опоры осей коромысел крепятся к головке блока цилиндров болтами 9. Распределительный вал приводится во вращение от коленчатого вала двигателя армированным зубчатым ремнем. Тепловые зазоры в приводе клапанов устраняются гидрокомпенсаторами, соединенными каналами с системой смазки. Гидрокомпенсаторы установлены в отверстиях коромысел впускных и выпускных клапанов.

4.4. Головка блока цилиндров двигателя G4ЕС: 1 – болт крепления зубчатого шкива распределительного вала; 2 – сальник распределительного вала; 3 – крышка переднего подшипника распределительного вала; 4 – распределительный вал впускных клапанов; 5 – цепь привода распределительного вала впускных клапанов; 6 – распределительный вал выпускных клапанов; 7 – гидравлический толкатель клапана (гидрокомпенсатор); 8 – головка блока цилиндров

Двигатель мод. G4ЕС с двумя пятиопорными распределительными валами имеет по четыре клапана на каждый цилиндр: два впускных и два выпускных. Привод клапанов осуществляется от распределительных валов, которые непосредственно воздействуют на клапаны через гидрокомпенсаторы, выполняющие одновременно функцию толкателей 7 (рис. 4.4). Распределительный вал выпускных клапанов приводится во вращение от коленчатого вала двигателя армированным зубчатым ремнем, а распределительный вал впускных клапанов — цепью 5 от звездочки распределительного вала выпускных клапанов.

Система смазки двигателей комбинированная: наиболее нагруженные детали смазываются под давлением, остальные — разбрызгиванием масла, вытекающего из зазоров между сопрягаемыми деталями. Давление в системе смазки создается шестеренчатым масляным насосом, установленным снаружи в передней крышке блока цилиндров и приводимым в действие от переднего конца коленчатого вала.

Насос всасывает масло из масляного картера двигателя через маслоприемник с сетчатым фильтром и затем через полнопоточный масляный фильтр с фильтрующим элементом из пористой бумаги подает его в главную масляную магистраль, расположенную в теле блока цилиндров. От главной магистрали отходят каналы подвода масла к коренным подшипникам коленчатого вала. К шатунным подшипникам масло подается через каналы, выполненные в теле коленчатого вала. От главной масляной магистрали отходит вертикальный канал подвода масла к опорам распределительных валов и в верхний продольный масляный канал, соединенный сверлениями в головке блока с гидрокомпенсаторами зазоров в клапанном механизме (для двигателя мод. G4ЕС). У двигателя мод. G4ЕВ масло от главной магистрали поступает в масляный канал в головке блока и через сверления в осях коромысел и в коромыслах подводится к гидрокомпенсаторам.

4.5. Система вентиляции картера: 1 – шланг первого контура вентиляции картера; 2 – шланг второго контура вентиляции картера; 3 – воздухоподводящий патрубок; 4 – клапан принудительной вентиляции картера

Система вентиляции картера закрытого типа не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов и паров бензина в картере образуется разрежение на всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу. Система вентиляции состоит из клапана 4 (рис. 4.5) принудительной вентиляции картера, шланга 1 первого контура вентиляции картера, впускного трубопровода 3 и шланга 2 второго контура вентиляции картера, соединяющего систему вентиляции с диффузором дроссельного узла.

Читать еще:  Рено дастер устройство полного привода

При работе двигателя в режиме холостого хода картерные газы после маслоотделителя, расположенного в крышке головки блока цилиндров, под действием разрежения во впускном трубопроводе через клапан 4 поступают в задроссельное пространство по шлангу 1. Клапан 4 ограничивает объем отсасываемых газов, чтобы не нарушилась работа двигателя на режиме холостого хода. При работе двигателя под нагрузкой, когда дроссельная заслонка частично или полностью открыта, основной объем картерных газов проходит по шлангу 2 в воздухоподводящий патрубок 3 перед дроссельным узлом и далее через ресивер в камеры сгорания.

Система охлаждения двигателей герметичная, с расширительным бачком, состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров. Принудительная циркуляция охлаждающей жидкости обеспечивается центробежным водяным насосом с приводом поликлиновым ремнем от коленчатого вала. Для поддержания нормальной рабочей температуры жидкости в системе охлаждения установлен термостат, перекрывающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости. Системы охлаждения двигателей G4ЕВ и G4ЕС практически одинаковы и различаются только расположением термостата и некоторых шлангов.

Система питания двигателей состоит из топливного модуля, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, регулятора давления топлива, форсунок и топливопроводов, а также включает в себя воздушный фильтр.

Система зажигания двигателей микропроцессорная, управляемая контроллером (электронным блоком управления). Контроллер также управляет системой распределенного впрыска топлива.

При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление — признак сильного износа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, долгой работы на холостом ходу или сразу после торможения двигателем указывает, как правило, на износ маслосъемных колпачков клапанов. Черный дым — слишком богатая смесь из-за неисправности системы управления двигателем или форсунок. Сизый или густой белый дым с примесью влаги (особенно после перегрева двигателя) означает, что охлаждающая жидкость попала в камеру сгорания через поврежденную прокладку головки блока цилиндров. При сильном повреждении этой прокладки жидкость иногда попадает и в масляный картер, уровень масла резко повышается, а само масло превращается в мутную белесую эмульсию. Белый дым (пар) при непрогретом двигателе во влажную или холодную погоду — нормальное явление.

Довольно часто можно увидеть стоящий посреди городской пробки автомобиль с открытым капотом, испускающий клубы пара. Перегрев. Лучше, конечно, этого не допускать, почаще поглядывая на указатель температуры. Но никто не застрахован от того, что может неожиданно отказать термостат, электровентилятор или просто потечет охлаждающая жидкость. Если вы упустили момент перегрева, не паникуйте и не усугубляйте ситуацию. Не так страшен перегрев, как его возможные последствия. Никогда сразу же не глушите двигатель — он получит тепловой удар и, возможно, остыв, вообще откажется заводиться. Остановитесь, дайте мотору поработать на холостых оборотах, при этом в системе сохранится циркуляция жидкости. Включите на максимальную мощность отопитель и откройте капот. Если есть возможность, поливайте радиатор холодной водой. Только добившись снижения температуры, остановите двигатель. Но никогда сразу не открывайте пробку расширительного бачка: на перегретом двигателе гейзер из-под открытой пробки обеспечен. Не спешите, дайте всему остыть — так вы сохраните здоровье машины и ваше собственное здоровье.

Практически во всех инструкциях к автомобилю содержится рекомендация при пуске двигателя обязательно выжать сцепление. Эта рекомендация оправдана только в случае пуска двигателя в сильный мороз, чтобы не тратить энергию аккумуляторной батареи на проворачивание валов и шестерен коробки передач в загустевшем масле. В остальных случаях эта мера направлена лишь на то, чтобы автомобиль не тронулся с места, если по забывчивости включена передача. Такой прием вреден для двигателя, так как через выжатое сцепление на упорный подшипник коленчатого вала передается значительное усилие, а при пуске (особенно холодном) смазка к нему долго не поступает. Подшипник быстро изнашивается, коленчатый вал получает осевой люфт, а трогание с места начинает сопровождаться сильной вибрацией. чтобы не портить двигатель, возьмите в привычку проверять перед пуском положение рычага переключения передач и пускать двигатель при затянутом ручном тормозе, не выжимая сцепление без крайней необходимости.

Двигатель Hyundai G4EC

1.5-литровый двигатель Хендай G4EC выпускается еще с 1999 года и ставится на бесчисленные вариации модели Accent, правда с 2003 года лишь в версиях для рынков развивающихся стран. У нас этот силовой агрегат более 10 лет поставляли на конвейер автомобильного завода ТагАЗ.

В Alpha также входят двс: G4EA, G4EB, G4ED, G4EH, G4EE, G4EK и G4ER.

  • Характеристики
  • Расход
  • Применение
  • Поломки

Технические характеристики мотора Hyundai G4EC 1.5 литра

Точный объем1495 см³
Система питанияинжектор
Мощность двс102 л.с.
Крутящий момент133 Нм
Блок цилиндровчугунный R4
Головка блокаалюминиевая 16v
Диаметр цилиндра75.5 мм
Ход поршня83.5 мм
Степень сжатия10
Особенности двснет
Гидрокомпенсаторыда
Привод ГРМремень
Фазорегуляторнет
Турбонаддувнет
Какое масло лить3.3 литра 10W-30
Тип топливабензин АИ-92
Экологический классЕВРО 3/4
Примерный ресурс250 000 км

Расход топлива G4EC 16v

На примере Hyundai Accent 2008 года с механической коробкой передач:

Город9.9 литра
Трасса6.1 литра
Смешанный7.5 литра

Аналогичные двигатели других производителей:

На какие автомобили ставился двигатель G4EC

Hyundai

Accent LC1999 — 2012

Недостатки, поломки и проблемы Хендай G4EC

Этот мотор довольно надежен и до 100 000 км доезжает без особых проблем

После этого нередко начинается масложор из-за залегания поршневых колец

Невелик ресурс у подушек двигателя, ремня ГРМ и гофры выпускной системы

От плавающих оборотов обычно помогает перепрошивка блока управления

Многие владельцы жалуются на запотевания масла вокруг крышки клапанов

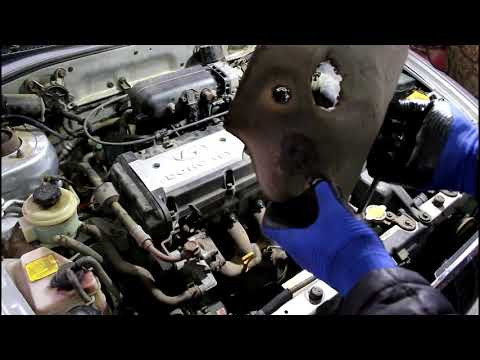

Двигатель троит детонирует и не развивает мощности Hyundai Accent

  • Связаться с администратором сайта Вы можете по электронной почте:
    otobaru@mail.ru

    Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

    Читать еще:  Почему плохо крутит стартер

    Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

    Двигатель Hyundai Accent 2

    Двигатель G4EC — бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с двумя распределительными валами. Один распределительный вал управляет работой впускных клапанов, другой — выпускных. Порядок работы цилиндров: 1-3-4-2 (отсчет — от шкива коленчатого вала).

    Двигатель с коробкой передач и сцеплением образуют силовой агрегат, закрепленный в моторном отсеке на четырех эластичных резинометаллических опорах. Передняя, задняя и левая опоры через кронштейны крепятся к коробке передач, а правая — к двигателю.

    Справа на двигателе (по ходу автомобиля) расположены приводы: распределительного вала выпускных клапанов (зубчатым ремнем), гидроусилителя руля (клиновым ремнем), насоса охлаждающей жидкости и генератора (поликлиновым ремнем), компрессора кондиционера (поликлиновым ремнем). Слева расположены катушки зажигания и термостат. Спереди — кат-коллектор, указатель уровня масла, датчик давления масла, датчик положения коленчатого вала, масляный фильтр и генератор. Сзади — дроссельный узел, впускной трубопровод, топливная рампа с форсунками и стартер. Сверху, под пластиковой крышкой в колодцах, расположены свечи зажигания.

    Блок цилиндров отлит из чугуна и представляет собой единую конструкцию, в состав которой
    входят цилиндры, рубашка охлаждения и каналы масляной магистрали. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку болтами.

    Коленчатый вал — пятиопорный, изготовлен из высокопрочного чугуна. Он имеет пять коренных и четыре шатунных шейки и снабжен восемью противовесами, отлитыми заодно с валом Для подачи масла от коренных шеек к шатунным в коленчатом вале просверлены каналы. Осевое перемещение коленчатого вала ограничено вкладышами третьего коренного подшипника, имеющими упорные буртики. Вкладыши коренных и шатунных подшипников коленчатого вала — стальные, с антифрикционной рабочей поверхностью из сплава алюминия и олова.

    На переднем конце коленчатого вала установлен зубчатый шкив привода распределительного вала. К фланцу коленчатого вала у автомобиля с механической коробкой передач пятью болтами крепится отлитый из чугуна маховик с напрессованным стальным зубчатым венцом, служащим для пуска двигателя стартером. У автомобиля с автоматической коробкой передач к фланцу коленчатого вала пятью болтами крепится установочная пластина гидротрансформатора.

    Поршни — выполнены из алюминиевого сплава. Юбка поршня в продольном сечении — коническая, в поперечном — овальная. Для уменьшения давления поршня на стенку цилиндра во время рабочего хода ось отверстия под поршневой палец смещена относительно диаметральной плоскости поршня.

    На поршнях установлено по два компрессионных кольца (препятствуют прорыву газов в картер двигателя и отводят значительную часть тепла от поршня к цилиндру) и по одному маслосъемному.

    Поршневой палец — стальной, трубчатого сечения.

    Шатуны — стальные, двутаврового сечения, обрабатываются совместно с крышками. Головка блока цилиндров (общая для всех четырех цилиндров) — из алюминиевого сплава. Между блоком и головкой устанавливается безусадочная металлоармированная прокладка. Ее повторное использование не допускается. В верхней части головки блока цилиндров расположены опоры распределительных валов, по пять с каждой стороны головки.

    Седла и направляющие втулки клапанов запрессованы в головку блока цилиндров. Сверху на втулку клапана надет маслоотражательный колпачок, изготовленный из маслостойкой резины и представляющий собой манжетное уплотнение.

    Клапаны — стальные, расположены V-образно в два ряда. Диаметр тарелки впускного клапана больше, чем выпускного. Клапаны гриводятся в действие от кулачков распределительных валов через гидрокомпенсаторы (гидротолкатели) зазоров в приводе клапанов. Гидрокомпенсатор выбирает зазор между кулачком и клапаном при работе двигателя,что уменьшает шум газораспределительного механизма, а также исключает его обслуживание. Для нормальной работы необходима постоянная подача к гидрокомпенсаторам масла под давлением. Гидрокомпенсаторы очень чувствительны к качеству масла и его чистоте. При наличии в масле механических примесей возможен быстрый выход из строя плунжерной пары гидрокомпенсатора, что сопровождается повышенным шумом в газораспределительном механизме и интенсивным износом кулачков распределительного вала. Неисправный гидрокомпенсатор ремонту не подлежит, его следует заменить. Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные сухари снаружи имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана.

    Распределительные валы — литые, чугунные, пятиопорные, у каждого по восемь кулачков (пара соседних кулачков открывает два клапана в одном цилиндре). Привод распределительного вала выпускных клапанов осуществляется зубчатым ремнем от коленчатого вала, а вала впускных клапанов — цепью от звездочки распределительного вала выпускных клапанов. Под шкивом распределительного вала выпускных клапанов справа находится опорный ролик, а над шкивом коленчатого вала слева — натяжной. На приводных шестернях имеются установочные метки. При правильном взаимном угловом положении распределительных валов и коленчатого вала метка на зубчатом шкиве коленчатого вала совпадает с меткой на корпусе масляного насоса, а метка в виде отверстия на шкиве распределительного вала выпускных клапанов совпадает с риской на крышке подшипника.

    Система смазки — принудительная. Масляный насос — с шестернями внутреннего зацепления.

    Полнопоточный масляный фильтр снабжен перепускным и противо-дренажным клапанами. Насос через маслоприемник забирает масло из поддона картера и через фильтр подает его в главную масляную магистраль, от которой отходят масляные каналы коренных подшипников коленчатого вала. От коренных подшипников к шатунным подшипникам коленчатого вала масло подается через каналы, выполненные в коленчатом вале. От главной масляной магистрали по вертикальному каналу в блоке цилиндров масло подводится в головку блока цилиндров, к подшипникам и кулачкам распределительных валов, а также к гидрокомпенсатооам клапанов. Масло из головки блока цилиндров через вертикальные дренажные отверстия сливается в поддон картера. Разбрызгиванием масло подается на стенки цилиндров, к поршневым кольцам и пальцам. Остальные узлы смазываются самотеком. Система смазки снабжена датчиком давления масла, установленным в передней части блока цилиндров двигателя Система вентиляции картера — принудительная, закрытая, снабжена клапаном принудительной вентиляции картера, который управляется разрежением, создаваемым во впускном трубопроводе при работающем двигателе.
