Ремонт потенциометра расходомера воздуха (потенциометр напорного диска), ПНД.

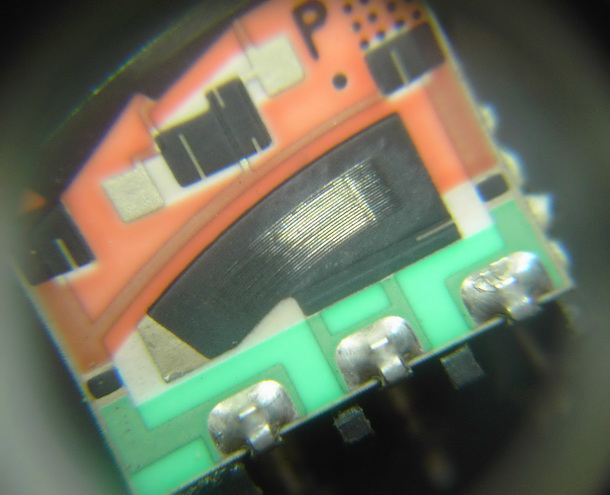

Потенциометры расходомера воздуха всегда были больной темой механических впрысков топлива. В особенности, когда 5 лет назад, Бош совсем снял их с производства. Потенциометры, которые появились в продаже в 2007 г. на некоторое время, по 5000-7000 руб., оказались совсем недолговечными, их хватило всего на 1 — 2 года.

Каков же основной момент (принцип) ремонта расходомера воздуха.

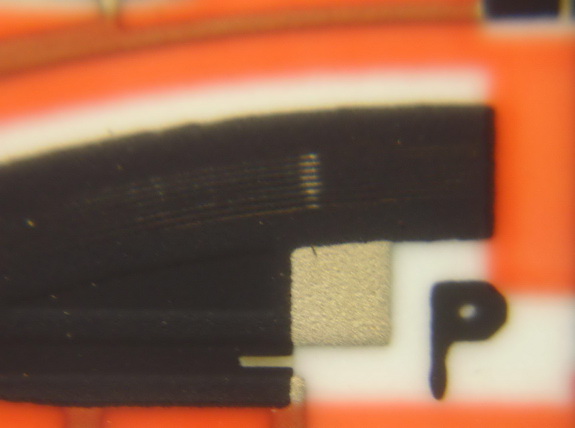

Благо еще есть в России военные заводы и творческие умы, которые сумели разработать технологию напыления потенциометров. При этом им удалось сохранить заводские характеристики, а слой напыления сделать в три раза толще. Мы продаем восстановленные потенциометры на автомобили Мерседес с двигателями 102 и 103 уже более 5 лет. На Ауди — около 2 лет. На восстановленный потенциометр дается гарантия 1 год. На данный момент, мы ни разу не видели восстановленный нами потенциометр в протертом состоянии. Стоимость восстановленного потенциометра — 3500 руб. В обмен на ваш протертый. (Подробнее смотрите в каталоге запчастей)

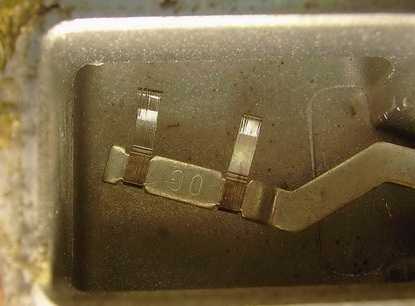

Но в последнее время все чаще мы начали встречать другую беду расходомера воздуха – непригодные контактные ползунки.

На такие ползунки ставить восстановленный потенциометр не имеет никакого смысла, долго он не прослужит. Но и это не беда! Светлые головы придумали решение и этой проблемы. Расходомер воздуха можно совсем исключить из работы в системе механического впрыска! А если быть точнее, заменить его датчиком разряжения впускного коллектора. Схематично это работает так:

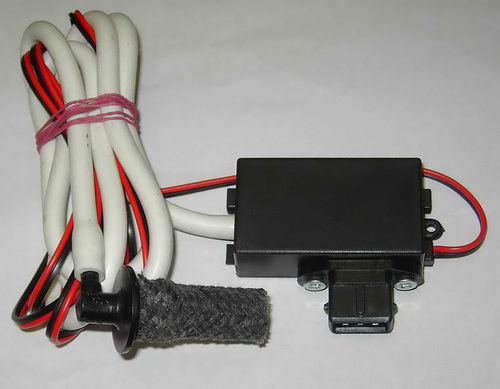

Готовое изделие выглядит так:

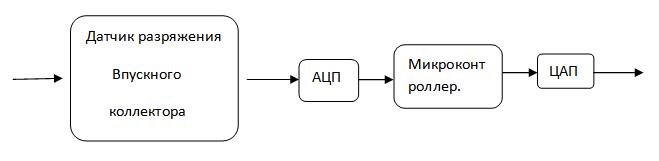

Существует два варианта прошивки процессора.

1. Бензиновое оборудование.
2. Газовое оборудование.

Это изделие — просто находка для владельцев автомобилей с установленным газовым оборудованием! Потому как из-за хлопков во впускном коллекторе, расходомер воздуха, постоянно выходит из строя, а данному изделию – хлопки совсем не страшны! Система начинает правильно работать как на бензине, так и на газовом оборудовании. Гарантия на такой преобразователь дается 1 год, но по сути своей он вечный, в нем нет трущихся поверхностей, подверженных износу. Установка устройства на автомобиль занимает 10 минут времени. Простота и надежность данного изделия делает его лучшим решением проблемы расходомера воздуха на данный момент.

Стоимость изделия смотрите в нашем каталоге запчастей.

Не знаете что лучше подойдет для ВАШЕГО автомобиля или не нашли интересующей вас информации? Звоните нам:

Настройка ПНД и проверка клапана ХХ

Всем привет. На днях двигатель начал жить своей жизнью, а именно начали плавать холостые обороты от 800 до 1500. Бывает зависали после опускания педали газа на отметке 2 и 3 тысяч оборотов. Иногда стрелка тахометра дергаться стала, не заводится. А если и заведётся то жрет бензина с большим аппетитом.

Решено было поехать на дачу (гараж) и все это дело исправлять. Но не тут то было! — Не доехал))) встал прямо в центре города. На слух определил что бензонасос не работает при включении зажигания. Приплыли! Ничего не поделаешь, оставил машину и поехал в гараж на автобусе за бензонасосом (небольшие запасы есть). P.S. Отбуксировать было некому, все друзья на работе а просить кого то чужого не люблю.

Приехал с насосом к машине, сумка с инструментами всегда в машине так что приступил к замене прямо в центре города 😀 Какого было удивления людей когда из багажника машины торчали мои ноги. Ну да ладно, делов на 20 минут и готово. Сел включаю зажигание, завожу и завелась. Уже небольшое облегчение испытывал))

Пока ехал в гараж, несколько раз машина просто глохла, и в дальнейшем без каких либо признаков жизни. Насос так же не включался. Тут уже дело не в насосе. Начал смотреть и переподключать фишки датчиков, клапанов под капотом… Все это при включенном зажигании, дабы услышать звук включения насоса. И вот нашел обломанную фишку датчика Холла. Шевеля её насос то включался то выключался. Вот она «собака»! Закрепил кое как фишку в работающем положении на стяжки пластиковые. И снова в путь, по пути был магазин автозапчастей, купил датчик Холла (1500 тенге). Вот так вот кое как доехал до гаража. P.S. зря насос менял только, проблема была не в нем. И еще: на новой машине с кучей электроники уверен так не доедешь)))

Машина в гараже, инструменты есть, мультиметр есть и конечно же есть большое желание разобраться во всем этом. Начнём:

Первым делом меняем датчик холла. Для этого снимаем трамблер. Желательно запомнить положение или сделать пару рисок на металле. От этого зависит УОЗ. Если же не отметили то там есть заводская риска. Так вот надо чтобы эта риска была точно по середине контакта бегунка. Прокрутить вал двигателя, а заодно и вал трамблера можно отверткой в окне расположения венца. Там и градусные метки есть. Должно быть вроде 18 градусов. Подробнее про настройку зажигания и положения трамблера читайте в инете либо в литературе. Датчик изготовлен в виде металлической пластины и приклепанными к нему датчика холла и разъёма. Крепится тремя винтами к основанию под чёрной крышечкой.
Что бы не снимать бегунок, который имеет тенденцию часто раскалываться, выбил поперечную оську на шестерне с другой стороны трамблера и теперь вал легко снимается вместе с крышечкой. Раскручиваем, меняем датчик и собираем в обратном порядке.
Завелась с пол пинка, проработала. Ради интереса просто отключил фишку датчика холла на работающем двигателе. Результат: заглох двигатель. При последующем запуске также не работал бензонасос.
Отсюда вывод: что в «мозгах» заложена зависимость — если плохой или вообще нет сигнала с датчика холла то бензонасос тоже выключится. По сути верно) зачем просто так лить бензин если нет искры.

Следующим этапом стало определение причины скачущих/зависающих оборотов, дерганья стрелки тахометра и прожорливости. Догадки конечно уже были, так как Ауди форум я вдоль и поперёк прочитал особенно в теме про AAR. Вообще советую каждому владельцу этих двигателей распечатать что то вроде инструкции состоящей из сообщений форума — очень помогает.
Первая причина это не правильная работа клапана (регулятора) ХХ. Отключил фишку РХХ на заведенном двигателе и не увидел разницы работы, хотя должно было что-то произойти. Значит им не управляют мозги на основе сигнала ПНД, либо он не работает.
Снял РХХ, внутри немного грязненько — почистил, промыл. Шторка ходит хорошо. По сути ломаться там нечему похоже. Поставил обратно. Толку ноль, ничего не изменилось. В добавок двигатель заглох внезапно, завожу заново — не заводится. Снова та же болячка, которую я уже исправил вроде как. Полез смотреть трамблер и все что его окружает. Оказалось самая простая, но в тоже время самая влияющая проблема — провод массы двигателя не затянут. Находится сверху где идёт крепление трубки сопуна. Два тоненьких провода массы на двигатель и все. Я весь двигатель осмотрел, больше ни где нет толстого провода массы либо шунта какого — нибудь, даже странно.
Ну да ладно, исправил, завел сразу же, пропал глюк с дерганьем стрелки тахометра. Заглушил — завёл ещё несколько раз, все отлично. Теперь со спокойной душой лезем к следующему подозреваемому причины плавающих оборотов — ПНД.

Для начала не снимая его проверил внутреннее сопротивление ПНД. Необходимо снять резиновый кожух для доступа к напорному диску (НД). Сопротивление должно было сначала плавно подниматься и где-то с середины положения НД плавно опускаться. У меня же было рывками, а это значит что дорожки ПНД стерты, как раз примерно в зоне работы на ХХ. К счастью лежал ещё один инжектор в гараже (все хочу разобрать полностью да почистить с ультразвуком как положено). Скрутил оттуда ПНД, там он нормальный был, выводы делал уже не мультиметром а визуально смотря эти дорожки.
Самое тяжёлое это настроить положение ПНД и синхронизировать НД с ним. (Инструкция не маленькая, так что ищите на Ауди форуме или ко мне обращайтесь кому нужно). Получилась эта операция у меня с третьего раза, потому что изменения напряжения на выводах ПНД уже происходят при изменении положения ПНД на половинку мм! И при затягивании винтов это положение уходит. Так же сложности есть при регулировке подстроечным винтиком. Наверно там ручки младенца нужны чтобы подлезть))

Завёл двигатель, появился результат — обороты плавают от 1000 до 1100 и не зависают. Пока сидел за рулём и думал что делать дальше, вспомнил что так двигатель работает когда отключен РХХ. Глянул, и точно! Забыл подключить фишку. Подключил и у двигателя появились нормальные холостые 750 об/мин. Урааа!
Решил погазовать, жал педаль туда сюда и вдруг обороты стали 1000, потом начали прыгать 1000- 1100. Сразу подумал на клапан ХХ (РХХ). Стукнул по нему ключем на 27))) и опп у машинки холостые обороты ровные 😀 Опять погазовал, снова началась байда с оборотами — стукнул — все ок. Думаю надо поменять клапан, все таки шторка клинит. (На разборке РХХ — 5000 тенге — жду зп)

Осталась прожорливость:
Тут все уже обыденно, промыли с папой карбом по своей технологии инжектор, и форсунки. Прямо с балона в топлипровод встявляем трубочку и пшикаем ткда. Давления в новом балоне хватает чтобы форса открылась и продулась. Если сильно забитая то надо пшыкнуть, дать постоять и пробовать снова и так пока не пробьется.
После промывки ДВС заработал получше, с трубы уже не так воняло. Решил проверить СО. Читал на форуме что можно по току ЭГРД определить. Подключил мультиметр и он показывает 0.1 ма стабильно на ХХ, а раньше бегал от -4 до 5 (норма). Подключился правильно. Может кто подскажет что может быть? Неужели ЭГРД накрылся медным тазом?

Продолжение будет после покупки РХХ.

Фоток нет так как хотел быстрее сделать. Возможно моя запись БЖ кому нибудь поможет с ремонтом)) Поменьше поломок!

Как устроен датчик Виннерса, подключение и возможные трудности

Устройство, которым можно смело заменить потенциометр на топливной системе KE-Jetronic, KEIII-Jetronic, KE-Motronic, называется датчиком Виннерса. В кругах любителей авто его также знают под названием эмулятор ПНД. Датчик прекрасно работает на Ауди, Фольксвагенах, Мерседесах. Для некоторых версий моторов Ауди есть даже специальные тюнинговые версии, которые улучшают подхваты моторов на низах. Удобно устройство и в том плане, что иногда оно является единственной альтернативой родному потенциометру, потому что подобные модели сняты с производства.

Немного о потенциометре

Каждый автолюбитель скажет, что эта деталь – не что иное, как устройство, регулирующее ток. Также среди опций – реостат. Потенциометр очень востребован, в его комплектацию входят резисторы и отводные контакты. Разные модификации различаются числом рабочих циклов. Подобным устройством зачастую оснащают иномарки. К сожалению, нередко «родной» потенциометр приходит в негодность. И тогда его достойной альтернативой становится датчик Виннера.

Преимущества установки

Те, кто уже успел лично испробовать работу устройства, уверяют, что оно отлично работает. После установки машина как после ремонта:

• двигатель не уходит в аварийные режимы;
• провалы и рывки пропадают;
• холостой ход не плавает;
• динамика идеальная.

Неоспоримым преимуществам является то, что в эмуляторе нет деталей, которые трутся. И это – залог долговечной работы устройства. Установив и правильно его настроив, вы можете забыть об эмуляторе и не переживать о том, что когда-то он придет в негодность.

Как происходит установка?

Чтобы установить деталь правильно и избежать в будущем возможных проблем, специалисты рекомендуют до замены проверить зажигание. Необходимо это потому, что датчики на МАР сверхчувствительны к некорректным подключениям УОЗ. NF/NG/AAR требуют выставления 15-18 или выбора таблиц с ранним УОЗ. Также по возможности необходимо перепроверить фазы распределения газов.

У такого устройства, как датчик Виннерса схема проста. Как правило, устройство крепят на воздушные фильтры или дозаторы. Закрепляют при помощи хомутков.

Пошаговая инструкция по подключению

Датчики Виннерса находятся в свободной продаже, а подключить их можно своими руками. Для этого не нужно больших знаний, главное, следовать определенной инструкции. Подключение происходит в три этапа.

Первый

Снимаем разъем (3-х контактный) со старого ПНД и подключаем его к датчику. На этом этапе очень важно проконтролировать, как расположены направляющие, иначе есть риск подключить разъем развернутым.

Второй

Подключаем трубочку с вакуумом туда, где должна находиться заглушка во впускном коллекторе, который ведет к вакуумному насосу. Это в случае с NF/AAR. Если же дело имеем с NG, вакуумную трубочку нужно подключить там, где находится дроссельная заслонка – тоже на место заглушки из резины. При работе с Мерседес 124, у которого двигатель 102-й, трубку с вакуумом подключают через тройник.

Третий

Подключаем два проводка: первый к датчику холла в разъем, второй – на катушку зажигания. И здесь есть некоторые нюансы для разных автомобилей, о которых речь пойдет дальше.

Для Audi

Синий проводок подключаем к центральному контакту на разъеме датчика Холла. Место коричневого проводка – контакт No15 на катушке зажигания. Также его можно подключить к любой цепи +12в после замка зажигания. Важно не перепутать 15-й контакт с 1-м, который идет к коммутатору, иначе устройство попросту сломается и станет непригодным.

Перед тем, как подключать провод, еще раз удостоверьтесь в правильности подключения катушки. Для этого стоит открутить клемму с 15-го контакта катушки и включить зажигание. После чего станет видно, что проводок с клеммой показывает +12в, а первый контакт остается без напряжения.

Для Мерседес MB124

Обладателям Мерса датчик необходимо подключать к сигналу TD на первый контакт на диагностическом разъеме.

Правильная настройка – залог бесперебойной работы

Итак, устройство установлено. Теперь его необходимо правильно настроить. Двигатель заводится и хорошо прогревается. Стоит проконтролировать напряжение на выходе датчика на холостом ходу движка. Оптимальный показатель должен составлять 0,5в для NF и не более 0,65в для NG, AAR. Некоторые скачки в пределах +/-0,02-0,05в допустимы и являются нормальными. Чем в лучшем состоянии движок, тем такие колебания менее заметны.

Защита от влаги

Чтобы датчик во время использования не портился, его крышку необходимо качественно загерметизировать. Естественно, делать это можно только после установки и окончательной настройки устройства. Герметизация предотвратит попадание влаги в корпус, а, значит, электрохимическая коррозия платы сведется к минимуму.

Какие проблемы могут возникнуть?

Решив установить эмулятор по предложенной разработчиком схеме, вы навсегда забудете о потенциометре. Ресурсы эмулятора совершенно неограничены. Он крайне редко выходит из строя и это может случиться в силу нескольких причин:

• неправильного подключения;
• электрохимической коррозии;
• механического повреждения.

Также во время установки и эксплуатации могут возникать некоторые проблемы. О самых распространенных, а также о возможных путях их устранения, расскажем дальше.

Напряжение 0,15в

Распространенная проблема, избавиться от которой можно следующим образом. Проверьте, как подключен сигнальный (синий) провод к центральному в датчике холла. Необходимо при включенном зажигании вручную прокрутить движок.

Нет напряжения

Проверяем заземление. Иногда можно столкнуться с отгниванием провода со знаком «минус». При нормальной работе датчика напряжение на проводке черного цвета не превышает 0,1в.

Неустойчивая работа двигателя

При подстроенном резисторе не удается установить необходимое напряжение. Решение проблемы простое. В первую очередь стоит продиагностировать движок, общей диагностики своими руками будет достаточно. Если проблема не в этом, проверяем и устраняет воздушные подсосы. Делается это при помощи вакуумной трубки. Ну, а если и такие действия не привели к желаемому результату, могут помочь:

• проверка и корректировка состава смеси топлива и воздуха;
• проверка правильной установки газораспределительных фаз (коленвал с распредвалом должны располагаться по четким меткам);
• проверка равномерной подачи топлива дозаторами форсунками;
• корректное выставление УОЗ (при позднем напряжение завышается, если раннее – занижается);

Если же вышеперечисленные пункты проверены, а проблема все равно существует, возможно, дело в нестандартном «спортивном» распредвале. Поможет исправить ситуацию распределение перемычек под спортивный вал AAR.

Поломался датчик

Случиться это может при разных обстоятельствах и по разным причинам. Например, когда провод питания по ошибке подсоединили к первому контакту катушки, устройство, которое разработал Виннерс, выйдет из строя на первых секундах прокрутки движка стартером. Дело в том, что этот контакт имеет не необходимые +12в, а импульсы вплоть до 150в. Прогнозируемо, что элементы по защите питания сгорят. К сожалению, такая поломка не является гарантийной, поэтому внимательно проверяйте подключения.
