Двигатель AFB

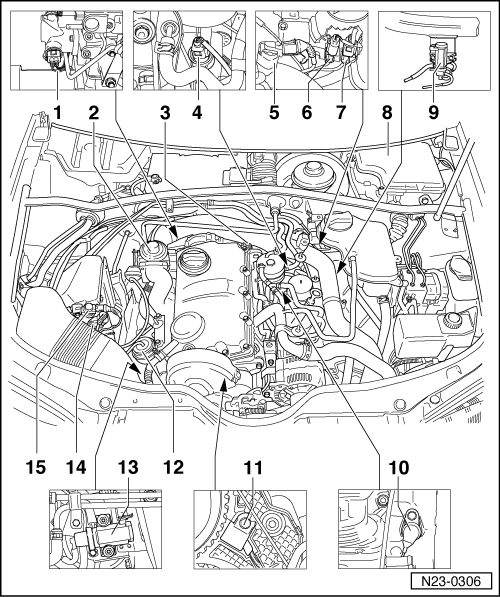

Двигатели AVF, ATJ, AJM, AVB, AWX

1 — Датчик температуры охлаждающей жидкости -G62-
2 — Клапан системы рециркуляции ОГ (механический) с заслонкой впускного коллектора
3 — Штекерное соединение для насос-форсунки -N240. N243-
4 — Датчик температуры топлива -G81-
5 — Датчик давления во впускном патрубке -G71- с датчиком температуры воздуха во впускном патрубке -G72-
6 — Штекерное соединение для датчика Холла -G40-, для определения положения распределительного вала
7 — Штекерное соединение для датчика частоты вращения вала двигателя -G28-
8 — Блок управления системы непосредственного впрыска дизельного топлива -J248- с высотным датчиком -F96-
9 — Клапан системы рециркуляции ОГ -N18- (электропневматический)
10 — Датчик числа оборотов вала двигателя -G28-
11 — Датчик Холла -G40- положения распределительного вала
12 — Вакуумный блок для регулирования давления наддува
13 — Электромагнитный клапан ограничения давления турбонаддува -N75-
14 — Расходомер воздуха -G70-
15 — Переключающий клапан заслонки впускного коллектора -N239-
— Буквенные обозначения двигателя AJM, ATJ, AVB
15 — Переключающий клапан заслонки впускного коллектора -N239-

1 — Форсунка с датчиком подъема иглы -G80- Форсунка 3 Цилиндра
2 — Электромагнитный клапан ограничения давления -N75-
3 — Датчик температуры масла -G8-
4 — Датчик давления масла 1,4bar (серый)
5 — 3-контактное штекерное соединение для датчика числа оборотов двигателя -G28-
6 — 2-контактное штекерное соединение для датчика подъема иглы форсунки -G80-
7 — Устройство для контроля давления надува
8 — Блок управления дизельного двигателя с непосредственным впрыском -J248- с датчиком высоты, реле электропитания клеммы 30 -J317-, предохранитель свечей накаливания
9 — Датчик числа оборотов двигателя -G28-
10 — Датчик давления во впускном трубопроводе -G71-
11 — Клапан управления заслонкой во впускном трубопроводе -N239-
12 — Клапан рециркуляции ОГ -N18-
13 — Регулятор давления наддува с клапаном управления заслонкой во впускном трубопроводе
14 — Клапан рециркуляции ОГ (механический)
15 — Топливный насос высокого давления (ТНВД) с блоком управления ТНВД, электромагнитным клапаном количества, датчиком оборотов ТНВД, клапаном начала впрыска, датчиком температуры топлива
16 — Датчик температуры охлаждающей жидкости -G62-
17 — Расходомер воздуха -G70- с датчиком температуры всасываемого воздуха -G42-

12. Двигатель AGZ

1. Электромагнитный клапан 1 абсорбера с активированным углем (N80)
2. Расходомер воздуха (G70)
3. Блок дроссельной заслонки (J338) с подогревом охлаждающей жидкостью
4. Впускной патрубок
5. Датчик положения распредвала (G40)
6. Катушки зажигания N, N128, N158, N163, N164
7. 4-контактное штекерное соединение для лямбда-зонда и подогрева лямбда-зонда
8. 3-контактное штекерное соединение (серый) для датчика числа оборотов двигателя (G28)
9. 3-контактное штекерное соединение (зеленый) для датчика детонации 1 (G61)
10. 3-контактное штекерное соединение (синий) для датчика детонации 2 (G66)
11. Блок управления Motronic (J220), место установки -в защитном корпусе, в водоотводящем коробе, слева
12. Регулятор давления топлива
13. Вакуумный клапан изменения длины впускного коллектора
14. выходной каскад (N122) с проводом заземления
15. Датчик температуры охлаждающей жидкости (G62), совмещенный с датчиком температуры (G2) для панели приборов — 4-х контактный (синий)
16. Датчик температуры охлаждающей жидкости (G62) для кондиционера
17. Датчик оборотов двигателя (G28)
18. Датчик детонации 1 (G61)
19. Форсунки цилиндров (N30. N33, N83)
20. Датчик детонации 2 (G66)
21. Датчик температуры во впускном коллекторе (G72)

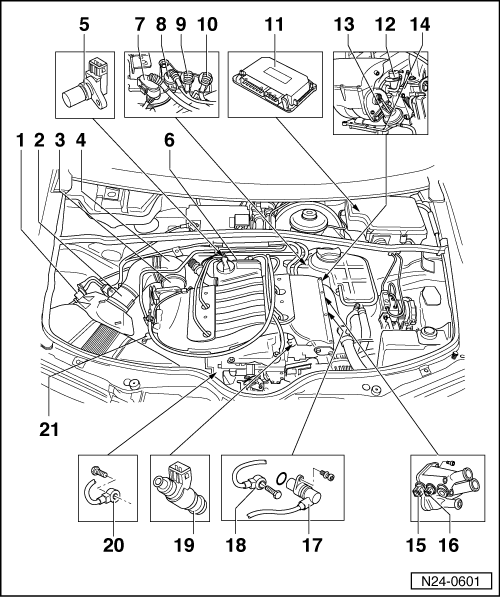

13. Двигатели ADR, APT, ARG, AFY

1 — Датчик температуры охлаждающей жидкости -G62- для блока управления двигателя
С датчиком индикации температуры охлаждающей жидкости -G2-
перед снятием при необходимости сбросить давление в системе охлаждения
2 — Клапан 1 регулирования фаз газораспределения -N205- или клапан 1 регулирования фаз газораспределения -N208-
3 — Модуль управления дроссельной заслонки -J338-
4 — 4-контактный штекерный разъем (черный) для лямбда-зонда -G39-
5 — Тройное штекерное соединение (серое) для датчика числа оборотов двигателя -G28-
6 — Тройное штекерное соединение (зеленое) для датчика детонации 1 -G61-
7 — Тройное штекерное соединение (синее) для датчика детонации 2 -G66-
8 — Блок управления Motronic -J220-
— место установки: в защитном корпусе, слева в водоотводящем коробе
9 — Датчик частоты вращения вала двигателя -G28- (ндуктивный датчик)
10 — Датчик детонации 2 -G66-
11 — Клапан последовательного переключения впускного коллектора -N156-
12 — Датчик температуры воздуха на впуске -G42-
13 — Датчик детонации 1 -G61- >
14 — Датчик Холла -G40- или датчик Холла -G163-
15 — Форсунка цилиндра 1 -N30- до форсунки цилиндра 4 -N33-
16 — Регулятор давления топлива
17 — Катушка зажигания -N- и катушка зажигания 2 -N128- с выходным каскадом -N122-
18 — Лямбда-зонд -G39-, 50 Нм место установки: в передней приемной трубе системы выпуска ОГ
19 — Соединение с массой на правой опоре двигателя
20 — Измеритель массового расхода воздуха -G70-
21 — Электромагнитный клапан 1 абсорбера с активированным углем -N80- на воздушном фильтре

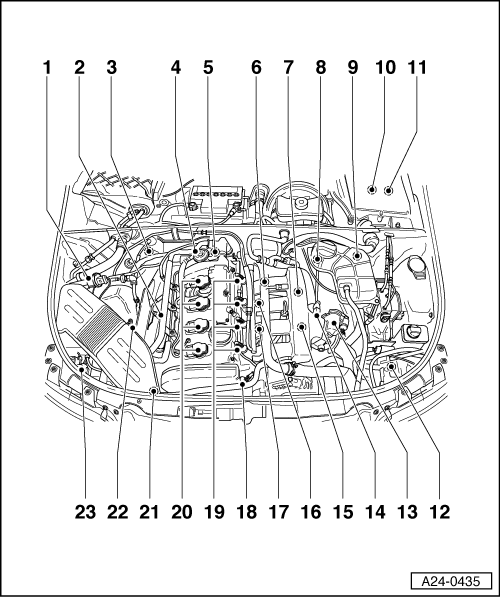

14. Двигатель AMB 1.8 турбо ( для Ауди)

1. Электромагнитный клапан абсорбера N80
2. Лямбда-зонд 1 перед катализатором G39
3. Лямбда-зонд 2 после катализатора G130
4. Комби-клапан СВВ ( системы вторичного воздуха)
5. ДТОЖ G62
6. Датчик оборотов коленвала (ДПКВ G28)
7. Клапан рециркуляции СВВ N112 (под впускным коллектором)

1. 3-х пиновый коннектор, зеленый, для датчика детонации 1 G61
2. 4-х пиновый коннектор, коричневый, для лямбда-зонда после катализатора G130 + подогрев зонда Z29
3. 3-х пиновый коннектор, серый, для ДПКВ G28
4. 3-х пиновый коннектор, голубой, для датчика детонации 2 G66
5. 6-пиновый коннектор, чёрный, для лямбда-зонда перед катализатором + подогрев зонда Z19

10-11. Защитный корпус для ЭБУ J220 (с встроенным датчиком высоты F96), реле ЭБУ J271, реле насоса СВВ J299
12. Датчик давления наддува G31 ( на корпусе интеркулера сверху)
13. Блок дросселя J338
14. Датчик температуры всасываемого воздуха G42
15. Клапан рециркуляции наддувочного воздуха N249
16. Датчик детонации 1 G61
17. Датчик детонации 2 G66
18. Датчик Холла G40
19. Инжекторы (форсунки N30. N33)
20. Катушки зажигания ( N, N128, N158, N163)
21. Электромагнитный клапан ограничения наддува N75
22. Расходомер воздуха G70 (ДМРВ)
23. Насос СВВ V101 (за бампером под фарой)

вид снизу на впускной коллектор : 1 — клапан наддувочного воздуха N249, 2- клапан СВВ N112

вопрос по расходомеру воздуха ДРМВ

Добро пожаловать на Клуб владельцев Audi Allroad.

Опции темы

Версия для печати
Отправить по электронной почте

Читать еще: Эксплуатация двигателя на повышенных оборотах

залез сегодня VAGом в 10-ю группу 1-е окно показания в пределах 400, а ваг говорит 750 мин,отключал,выдает ошибку,подключил показания прежние,значит работает,промывал летом прошлым для профилактики,но значения не мерил

Вопрос знатокам менять? или все в норм?При отключении ДРМВ значение поднялось до 540

Dimon A-6 TDI

Аудивод!

Dimon A-6 TDI

Аудивод!

alldim

Вопрос знатокам менять? или все в норм?При отключении ДРМВ значение поднялось до 540

ДМРВ проверяют в динамике,записываешь лог 10-й группы,что же мы нелюбим так читать справочную литературу.
010 Воздушные параметры
измеряемые величины при полнои нагрузке (пробная поездка на 3-и или 4-и передаче),
при температуре охлаждающеи жидкости не ниже 85°C):
1) Масса всасываемого воздуха
более 750 мг/ход поршня A в норме
менее 750 мг/ход поршня A частота вращения двигателя ниже 2000/мин или
выше 4000/мин
давление наддува ниже нормы A следить за полем индикации 3, подсос воздуха
между расходомером воздуха и турбонагнетателем,
расходомер воздуха, возможно, неисправен
2) Давление окружающего воздуха
[мбар]
3) Давление наддува в данныи момент
1900. 2300 мбар A в норме
вне допуска A система регулирования давления наддува неисправна => группа индикации
11
4) Положение педали акселератора
Педаль акселератора выжата: 100%
менее 100 A педаль акселератора не выжата, датчик положения педали
акселератора G79 настроен неверно или неисправен

На моторе 2.5 соотношение наддув к воздуху должно быть в районе 2.35-2.4, т.е. при давлении наддува 1020 мбар должно быть 420мг воздуха при закрытом ЕГР.

serg72

много раз описывал процедуру проверки ДМРВ, и на этом форуме тоже, темы не помню.

по простому, расчитывается пропорция воздух/наддув из расчета на 1 литр объема мотора, на прогретом моторе нормой считаются значения 1.1 — 0.9 (низкие — высокие обороты) .

Dimon A-6 TDI

залез VAGом в 3-ю группу показания в пределах 400

Tuesday,23,April,2013,11:41:59
4Z7 907 401 B ,, 2.5l/4VTEDC G000AG D06 ,

,Group A:,’003. Group B:, Not Running. Group C:, Not Running
,,Об/мин,МассаВозд/Об.,МассаВозд/Об.,Раб-й Цикл.
,TIME. TIME. TIME.
MARKER,STAMP, /мин, мг/R, мг/R, %,STAMP. STAMP.
,0.01,766,212.0,396.4,26.8.
,0.39,766,212.0,400.4,26.8.
,0.78,742,215.9,404.3,26.8.
,1.17,742,215.9,400.4,26.8.
,1.56,742,215.9,396.4,26.8.
,1.96,742,215.9,404.3,26.8.
,2.35,742,215.9,400.4,26.8.
,2.76,742,215.9,400.4,26.8.
,3.15,742,215.9,400.4,26.8.
,3.55,742,215.9,404.3,26.8.
,3.94,742,215.9,404.3,26.8.
,4.32,742,219.8,408.2,26.8.
,4.71,742,215.9,392.5,26.8.
,5.10,742,215.9,396.4,26.8.
,5.49,742,215.9,408.2,26.8.
,5.88,742,215.9,400.4,26.8.
,6.28,742,215.9,400.4,26.8.
,6.66,742,215.9,404.3,26.8.
,7.05,742,215.9,404.3,26.8.
Friday,17,May,2013,13:27:21
4Z7 907 401 B ,, 2.5l/4VTEDC G000AG D06 ,

,Group A:,’003. Group B:, Not Running. Group C:, Not Running
,,Об/мин, ,МассаВозд/Об.,Раб-й Цикл.
,TIME. TIME. TIME.
MARKER,STAMP, /мин,, мг/R, %,STAMP. STAMP.
,0.34,998, AGR выключен,404.3,100.6.
,0.73,998, AGR выключен,400.4,100.6.
,1.13,998, AGR выключен,396.4,100.6.
,1.52,998, AGR выключен,400.4,100.6.
,1.91,998, AGR включен,400.4,100.6.
,2.29,998, AGR включен,400.4,0.0.
,2.68,998, AGR включен,396.4,0.0.
,3.07,998, AGR включен,396.4,0.0.
,3.47,998, AGR включен,396.4,0.0.
,3.86,998, AGR включен,396.4,0.0.
,4.25,998, AGR включен,396.4,0.0.
,4.63,998, AGR включен,404.3,0.0.
,5.02,998, AGR включен,404.3,0.0.
,5.42,998, AGR включен,396.4,0.0.
,5.81,998, AGR включен,400.4,0.0.
,6.20,998, AGR включен,392.5,0.0.
,6.58,998, AGR включен,396.4,0.0.
,6.97,998, AGR включен,400.4,0.0.
,7.36,998, AGR включен,396.4,0.0.
,7.76,998, AGR включен,400.4,0.0.
,8.15,998, AGR включен,396.4,0.0.
,8.54,998, AGR включен,400.4,0.0.
,8.92,998, AGR включен,400.4,0.0.
,9.31,998, AGR включен,400.4,0.0.
,9.70,998, AGR включен,400.4,0.0.
,10.10,998, AGR включен,400.4,0.0.
,10.49,998, AGR включен,396.4,0.0.
,10.87,998, AGR включен,396.4,0.0.
,11.26,998, AGR включен,404.3,0.0.
,11.65,998, AGR включен,396.4,0.0.
,12.05,998, AGR выключен,396.4,0.0.
,12.44,998, AGR выключен,396.4,100.6.
,12.83,998, AGR выключен,408.2,100.6.
,13.22,998, AGR выключен,396.4,100.6.
,13.62,998, AGR выключен,400.4,100.6.
,14.01,998, AGR выключен,400.4,100.6.
,14.40,998, AGR выключен,396.4,100.6.
,14.79,998, AGR выключен,396.4,100.6.
,15.18,998, AGR выключен,396.4,100.6.
,15.57,998, AGR выключен,396.4,100.6.
,15.96,998, AGR выключен,392.5,100.6.
,16.35,998, AGR выключен,396.4,100.6.
,16.74,998, AGR выключен,396.4,100.6.
,17.13,998, AGR выключен,400.4,100.6.
,17.53,998, AGR выключен,396.4,100.6.
,17.93,998, AGR выключен,396.4,100.6.
,18.32,998, AGR выключен,400.4,100.6.
,18.71,974, AGR выключен,400.4,100.6.
,19.10,998, AGR выключен,396.4,100.6.
,19.49,998, AGR выключен,400.4,100.6.
,19.87,998, AGR выключен,400.4,100.6.
,20.27,998, AGR выключен,400.4,100.6.
,20.66,998, AGR выключен,396.4,100.6.
,21.05,998, AGR выключен,400.4,100.6.
,21.44,998, AGR выключен,400.4,100.6.
,21.82,998, AGR выключен,400.4,100.6.
,22.21,998, AGR включен,400.4,100.6.
,22.61,998, AGR включен,392.5,0.0.
,23.00,998, AGR включен,396.4,0.0.
,23.39,998, AGR включен,392.5,0.0.
,23.78,998, AGR включен,396.4,0.0.
,24.16,998, AGR включен,400.4,0.0.
,24.56,998, AGR включен,396.4,0.0.
,24.95,998, AGR включен,404.3,0.0.
,25.34,998, AGR включен,400.4,0.0.

AS8 — КЛУБ ЛЮБИТЕЛЕЙ AUDI A8 и AUDI S8

В стремлении к совершенству выбираешь лучшее. AS8 Клуб — сделавшие свой выбор.

Темы без ответов
Активные темы
Поиск

Внедрение ДМРВ от мотора AKE на AFB

Сообщение audi-sila » Пн июн 02, 2014 5:41 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение audi-sila » Пн июн 02, 2014 5:56 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение audi-sila » Пн июн 02, 2014 6:13 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение хатаб » Пн июн 02, 2014 6:19 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение audi-sila » Пн июн 02, 2014 6:25 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Vitas » Пн июн 02, 2014 8:55 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение audi-sila » Пн июн 02, 2014 9:04 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Vitas » Пн июн 02, 2014 9:14 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение audi-sila » Пн июн 02, 2014 9:32 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Alex_999 » Пн июн 02, 2014 9:42 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение audi-sila » Пн июн 02, 2014 9:52 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение 661 » Пн июн 02, 2014 10:41 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Николай II » Пн июн 02, 2014 11:07 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Vitas » Вт июн 03, 2014 10:00 am

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение soslan » Ср ноя 26, 2014 6:31 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Vitas » Ср ноя 26, 2014 6:48 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение soslan » Ср ноя 26, 2014 7:09 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Николай II » Ср ноя 26, 2014 9:29 pm

Читать еще: Двигатель ауди 80 abt схема

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Vitas » Ср ноя 26, 2014 9:37 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение soslan » Чт ноя 27, 2014 12:00 am

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Николай II » Чт ноя 27, 2014 12:52 am

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение soslan » Чт ноя 27, 2014 10:58 am

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Николай II » Чт ноя 27, 2014 11:45 am

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение Vitas » Чт ноя 27, 2014 12:11 pm

Re: Внедрение ДМРВ от мотора AKE на AFB

Сообщение soslan » Чт ноя 27, 2014 2:08 pm

ОБЩЕНИЕ
↳ О САЙТЕ
↳ правила
↳ Правила Форума
↳ ВСЕ ОБО ВСЕМ — ОБЩЕНИЕ
↳ Клубная жизнь
↳ Встречи Клуба
↳ Клубные поздравления
↳ Увлечения
↳ Нехорошие люди
↳ География Клуба
↳ Беларусь
↳ Украина
↳ Казахстан
↳ Евросоюз
↳ ПМР и Молдова
↳ Наши автомобили
↳ Представление новичков
↳ Отчеты владельцев БОРТЖУРНАЛ
↳ Опросы
↳ Ауди А8 и S8 — обсуждение, покупка
↳ Audi A8 D2 4D
↳ Audi A8 D3 4E
↳ Audi A8 D4 4H
↳ Audi A8 D5 4N
↳ Audi Q7
↳ Прочие авто
↳ Правовые вопросы
АВТОСОФТ, ДИАГНОСТИКА
↳ ETKA
↳ ELSA
↳ VAG-COM, VCDS
↳ VAS и ODIS
↳ Инструмент для ремонта
↳ КАТАЛОГ ССЫЛОК
РЕМОНТ AUDI A8/S8 D2 4D 1994-2002
↳ Техподдержка
↳ Помощь в расшифровке ошибок
↳ ФАК по ремонту
↳ Двигатель, питание и выпуск
↳ TDI 2.5, 3.3
↳ V6 2.8 механика
↳ V8 3.7, 4.2 механика
↳ V6 2.8 питание, зажигание, управление
↳ V8 3.7, 4.2 питание, зажигание, управление
↳ W12 6.0 AZC
↳ Топливная система
↳ Комплекс проблем
↳ Система охлаждения и кондиционера
↳ система
↳ Webasto
↳ Климат-контроль
↳ Охлаждение двигателя
↳ Трансмиссия
↳ Привода, кардан
↳ Масло АКПП
↳ Ремонт АКПП
↳ Механическая КПП
↳ Рулевое управление и подвеска
↳ Рулевая рейка, насос ГУРа
↳ Подвеска
↳ Тормоза и колеса
↳ системы
↳ ABS, ESP, ASR
↳ Суппорта, колодки/диски
↳ Колесные диски, покрышки
↳ Кузовной ремонт
↳ Салон и опции
↳ система
↳ Аэрбег
↳ Люк
↳ Сиденья
↳ Руль
↳ Зеркала
↳ Стекла
↳ Парктроник
↳ Омыватель/очиститель
↳ Электрика и диагностика
↳ системы
↳ Иммо, ключи, сигнализация, ЦЗ
↳ Фары и фонари
↳ Электропроводка
↳ Панель приборов
↳ Генератор и аккумулятор
↳ Стартер
↳ Подсветка в салоне
↳ Круиз-контроль
↳ Музыка, TV, DVD, Navi, телефон
↳ Телефон
↳ Запчасти и обслуживание
↳ Номера деталей
↳ Техническое обслуживание
РЕМОНТ AUDI A8/S8 D3 4E 2003-2009
↳ Техподдержка
↳ Помощь в расшифровке ошибок
↳ ФАК по ремонту
↳ Двигатель, система питания и выпуска.
↳ TDI 3.0 4.0 4.2
↳ V6 MPI 3.0 BBJ/ASN
↳ V8 MPI 3.7 4.2 BFL/BFM
↳ V6 FSI 3.2 BPK
↳ V8 FSI 4.2 BVJ
↳ V10 FSI 5.2 BSM
↳ W12 6.0 BHT/BTE/BSB
↳ Система охлаждения и кондиционера, подогрев, Вебасто
↳ Трансмиссия
↳ Рулевое управление и подвеска
↳ Рулевая рейка, насос ГУРа
↳ Ходовая часть
↳ Пневматическая подвеска
↳ Тормоза
↳ ABS, ESP, ASR, ручной тормоз
↳ Суппорта, колодки/диски
↳ Кузовной ремонт
↳ Салон
↳ MMI — мультимедийный интерфейс
↳ MMI
↳ TV
↳ Аудиосистема
↳ Телефон
↳ Навигация
↳ CD/DVD AMI
↳ Электрооборудование
↳ Фары и фонари
↳ Подсветка
↳ Парктроник
↳ Стартер
↳ Генератор и аккумулятор
↳ Щиток приборов
↳ Сигнализация, замки, доводчики
↳ Стеклоочиститель, омыватель
↳ Память, регулировки
↳ Аэрбег
↳ Система давления шин
↳ Обслуживание и запчасти
↳ Номера деталей
↳ Техническое обслуживание
РЕМОНТ AUDI A8/S8 D4 4H 2010-2017
↳ Техподдержка
↳ Помощь в расшифровке ошибок
↳ Двигатель, система питания и выпуска.
↳ hyb AT 2.0
↳ TDI 3.0 V6
↳ TDI 4.2 V8
↳ TFSI 3.0 V6
↳ FSI 4.2 V8
↳ TFSI 4.0 V8
↳ W12 6.3
↳ Система охлаждения и кондиционера, подогрев, Вебасто
↳ Трансмиссия
↳ Рулевое управление и подвеска
↳ Гидроусилитель руля
↳ Электроусилитель руля
↳ Ходовая часть
↳ Пневматическая подвеска
↳ Тормоза
↳ Кузовной ремонт
↳ Салон
↳ Электрика, электроника
↳ ТО Техническое Обслуживание
РЕМОНТ AUDI A8/S8 D5 4N 2018-
↳ Техподдержка
Колеса диски покрышки
↳ для D2 (4D)
↳ для D3 (4E)
↳ для D4 (4H)
↳ для Q7
↳ Ремонт дисков
Техподдержка по родственным моделям VAG
↳ Техподдержка
ТЮНИНГ
↳ Тюнинг двигателя, подвески и тормозов.
↳ Тюнинг D2
↳ Тюнинг D3
↳ Тюнинг D4
↳ Тюнинг кузова и салона
↳ Тюнинг D2
↳ Тюнинг D3
↳ Тюнинг D4
Клубный Техцентр
ПОКУПКА-ПРОДАЖА
↳ Продажа запчастей
↳ Куплю запчасти
↳ Колесные диски, покрышки
↳ Продажа автомобилей
↳ Куплю автомобиль
↳ РАЗНОЕ

Портал Форумы Клуба AS8
Часовой пояс: UTC+03:00
Удалить cookies
Связаться с администрацией
С в я з а т ь с я с а д м и н и с т р а ц и е й

Датчики ДМРВ

Часто называемый датчиком ДМРВ или воздухомером, датчик массового расхода воздуха решает одну очень важную задачу — измеряет объем воздуха, подаваемого в двигатель, для создания оптимального соотношения воздух/топливо. Без этой информации ЭБУ не сможет точно управлять впрыском топлива, в результате чего двигатель будет в лучшем случае нестабильно работать на холостом ходу, а то и не работать вовсе. Но, не волнуйтесь! Мы производим оригинальные датчики массового расхода воздуха с 1970-х годов. На сегодняшний день компании Delphi принадлежит более 30 патентов в области технологий датчиков ДМРВ и обработки сигналов, она поставила свыше 50 миллионов оригинальных датчиков ДМРВ для более чем 500 различных моделей авто. Так почему бы и вам не не попробовать наши продукты?

Читать еще: Что такое принципиальная схема двигателя

Инновационная оригинальная конструкция

Наше ноу-хау в сфере производства оригинальных комплектующих интегрировано в каждый датчик ДМРВ. Контур температурной компенсации, являющийся нашей собственной разработкой, обеспечивает высочайшую эффективность в широком диапазоне температур окружающей среды. Датчик демонстрирует быструю реакцию на изменяющееся состояние двигателя, как правило, в 90 % случаев он реагирует на изменение расхода в течение 15 миллисекунд. Инновационные элементы с двойным подогревом, предоставляемые по специальному запросу, обеспечивают оптимальные характеристики двигателя, топливную эффективность и снижение вредных выбросов.

Разработано и протестировано в соответствии со стандартами для оригинальных комплектующих

Наши датчики протестированы и откалиброваны в соответствии со стандартами для оригинальных комплектующих и обеспечивают аналогичную точность показаний и измерения расхода. Каждый датчик испытывается на самом современном оборудовании для тестирования форсунок, выполняющем более 6000 замеров за такт, для обеспечения оптимальной точности калибровки. Они также тестируются в воздушном потоке, чтобы обеспечить соответствие требованиям, предъявляемым к оригинальным комплектующим по таким параметрам, как стабильность сигнала (помехи), температурная компенсация (способности датчика ДМРВ точно измерять расход при температуре от -30 °C до 70 °C) и электромагнитная совместимость.

Никаких восстановленных деталей!

Некоторые вещи лучше заменять на новые. Именно поэтому каждый датчик, который мы производим, — будь то модель с корпусом или без него — полностью состоит из новых компонентов. Никаких восстановленных деталей. Восстановленные ДМРВ — это датчики, просто прошедшие очистку и тестирование, которые не обеспечивают полное восстановление чувствительного элемента, в результате данные, отправляемые в ЭБУ, могут оказаться неточными.

Более экологичная технология «только чувствительный элемент»

IЧаще всего неисправности возникают в электронике чувствительного элемента, это означает, что нет необходимости заменять весь компонент. Поэтому, наряду с широким диапазоном датчиков в сборе, мы также предлагаем решение «только чувствительный элемент». Данный вариант без пластикового корпуса является более экологичным и экономичным решением, позволяющим быстрее выполнить ремонт.

Комплексный пакет

Компания Delphi Technologies предлагает комплексный пакет, включающий в себя: расширенные средства диагностики DS с возможностью считывания данных в режиме онлайн как на холостых, так и на максимальных оборота для определения правильности показаний датчика ДМРВ, специализированное обучение и техническую поддержку, а также техническую информацию об автомобиле, включая электромонтажные схемы, данные о расположении компонентов и пошаговые рекомендации по диагностическим процедурам.

Датчик расхода воздуха двигателя afb

Сообщение Orso » 29 май 2017, 11:28

Расходомер.

Цитата

Сообщение Faust » 08 июн 2017, 15:16

Расходомер.

Цитата

Сообщение Slаw0k » 08 июн 2017, 21:44

Расходомер.

Цитата

Сообщение Юра 80 » 09 июн 2017, 07:54

Расходомер.

Цитата

Сообщение DIA » 09 июн 2017, 09:19

Для печати

FAQ (ЧИТАТЬ ОБЯЗАТЕЛЬНО!)
Правила форума
Расписание съездов Белорусского Audi Клуба
Как вступить в Белорусский Ауди Клуб?
Как добавить изображение в сообщение на форуме?
Как связаться с Администрацией сайта?
Клубная жизнь
Жизнь клуба
Съезды клуба
Архив анонсов Клубных мероприятий
Филиалы клуба
Брестский филиал
Витебский филиал
Гомельский филиал
Гродненский филиал
Могилёвский филиал
Бобруйский филиал
Клубы-побратимы
Друзья клуба
Автосервисы СТО
Предложения з/ч
Exist.by
Клубные сувениры с символикой
О нашем проекте
Модели Audi
Audi 80, 90, Coupe
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
Audi 100, 200 и V8
Audi A2
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
Audi A3
8L
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
8P
Audi A4
B5
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
B6
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
B7
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
B8
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
Audi A5
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
Audi A6
C4
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
C5
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
C6
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
C7
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
С8
Audi A8
D2
Двигатель
Трансмиссия
Топливная система
Подвеска и Рулевое управление
Тормозная система
Охлаждение, отопление и кондиционирование
Выхлопная система
Кузов и Салон
Электрооборудование
D3
Audi TT
Audi Allroad
Audi Q3
Audi Q5
Audi Q7
Эксплуатация автомобиля
Расшифровка VIN + История обслуживания (Audi, VW, Skoda, Seat)
Руководства по эксплуатации
Программы для диагностики авто
ETKA, ELSA
VAG-Com
Автодата
Общетехнические вопросы и системы
Выбор масла
Выбор запчастей
Средства по уходу за автомобилем
Автозвук
Электрооборудование
GPS навигация
Тюнинг
Шины, диски
Кузов, салон, оптика
Выбираем автомобиль
Новинки от Audi
Юридическая консультация
Выбор СТО
Отзывы об СТО
Оффтоп
Всё обо всём
Всё о мото-вело
Всё о компьютерах, мобильниках и IT
Всё о бизнесе
Юмор
Путешествия
Беларусь
Постсоветское пространство
Европа
Ближний восток
Азия
Америка
Африка
Австралия
Антарктида
На досуге.
Онлайн игра
Поздравления
Объявления
Автомобили
Диски/Шины
Запчасти
Другое
Отдам даром! Приму в дар!

Кто сейчас на форуме

Количество пользователей, которые сейчас просматривают этот форум: нет зарегистрированных пользователей и 0 гостей

Двигатель AFB
