Двигатели 3C-E, 3C-T, 3C-TE Toyota: характеристики, особенности

Двигатели 3C-E, 3C-T, 3C-TE Toyota: характеристики, особенности

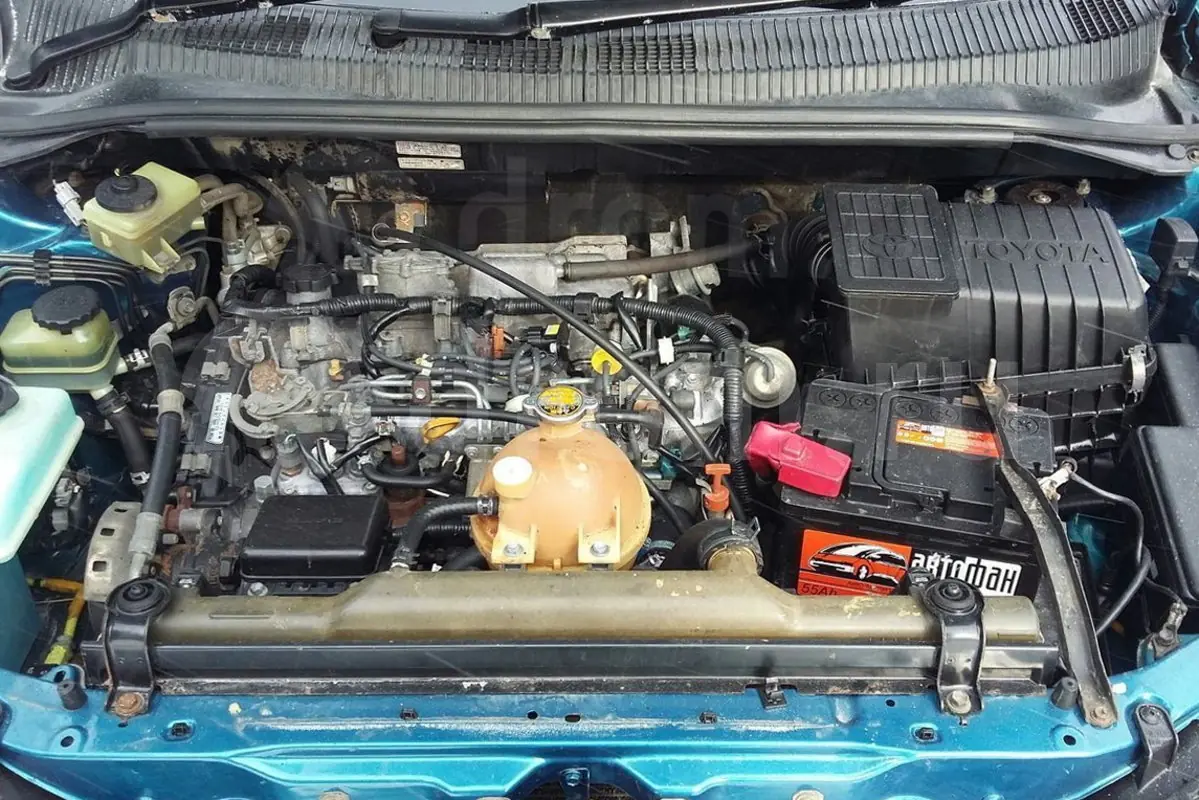

В двигателях установлена система облегчения запуска, турбина, предусмотрена регулировка дроссельной заслонки.

Однако, имеются свои слабые места. Двигатели 3С заслужили славу самых странных и нелогичных силовых агрегатов за всю историю автомобиля Toyota последних 20 лет.

Бывалые пользователи машин Тойота отмечают следующие негативные моменты конструкции моторов: В результате разрыва ремня наступают катастрофические последствия для владельца автомобиля Toyota. Сгибаются клапана, ломается распределительный вал, возникают трещины в направляющих втулках клапанов.

Ремонт после такого события очень длительный и дорогостоящий. Во избежание разрыва ремня владельцу следует тщательно следить за ременными передачами двигателя, соблюдая сроки их замены. Ремонтопригодность данных двигателей удовлетворительная. двигатель toyota 3c

Последние версии моторов оснащены ТНВД с электронным управлением. Это позволило: Одновременно есть и недостатки.

Подавляющее большинство отечественных сервисов не укомплектовано профессиональными специалистами для ремонта, наладки, обслуживания подобных ТНВД. Устройство автомобиля описываются общие сведения и паспортные данные автомобиля ; Инструкция по эксплуатации подготовка к выезду, рекомендации по безопасности движения ; Неисправности в пути советы, которые помогут Вам в двигатель toyota 3c неожиданной поломки в дороге ; Техническое обслуживание подробные рекомендации по проведению всех двигатель toyota 3c обслуживания ; Инструкции по ремонту двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта двигателей Toyota ; Электрооборудование подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы двигателей Toyota.

Любая из процедур ремонта двигателей Toyota приведена по принципу от простого к сложному: Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки двигателей Toyota высококвалифицированными автомеханиками. Устройство, техническое обслуживание, двигатель toyota 3c необходима, чтобы диагностика и ремонт двигателей Двигатель toyota 3c могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту двигателей Toyota Вы можете в формате pdf.

Toyota 3C-E, 3C-T, 3C-TE. Устройство, техническое обслуживание, ремонт

cкачать в формате PDF

Автомануал по ремонту Двигатели Toyota в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Формат: pdf

Размер файла: 23,1 Mb

электронная книга в формате pdf

  • Предупреждение
  • Загрузка

Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.

Чтобы скачать книгу по ремонту Двигатели Toyota, вам необходимо перейти по ссылке Скачать , подтвердить ознакомление с условиями использования и загрузить файл на ваше устройство. Мы не ограничиваем скорость загрузки. Если у вас возникнут трудности — воспользуйтесь формой обратной связи. Мы постараемся решить проблему и ответить вам как можно быстрее.

Что вы найдете в книге по ремонту Двигатели Toyota?

Подробную информацию об устройстве автомобиля.

Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике Двигатели Toyota.

Инструкцию по своевременному обслуживанию автомобиля.

Пошаговое руководство по самостоятельному ремонту Двигатели Toyota.

Описание книги

Книга по ремонту Двигатели Toyota

Эксплуатация любого автомобиля Двигатели Toyota невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Двигатели Toyota содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту Двигатели Toyota разделено на главы:
Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);
Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);
Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);
Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);
Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Двигатели Toyota);
Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Двигатели Toyota).

Любая из процедур ремонта Двигатели Toyota приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Читать еще:  Шевроле круз какой ресурс двигателя

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Двигатели Toyota высококвалифицированными автомеханиками.

Книга «Toyota 3C-E, 3C-T, 3C-TE. Устройство, техническое обслуживание, ремонт» необходима, чтобы диагностика и ремонт Двигатели Toyota могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Двигатели Toyota Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Увеличение мощности дизельных двигателей

На сегодняшний день есть несколько простых способов увеличения мощности дизельного двигателя − это чип-тюнинг (перепрошивка блока ЭБУ) и установка специального блока увеличения мощности параллельно блоку ЭБУ.

Чип-тюнинг в данной статье не рассматривается, так как по поводу данного метода проводились независимые исследования. Было доказано, что данный способ увеличения мощности существенно снижает срок службы дизельного двигателя и негативно влияет на стабильность работы всей системы в целом. Если провести сравнение с организмом человека, то чип-тюнинг − это как прием анаболических стероидов, которые дают отменный результат, но при этом непрогнозируемый исход для организма: может повезти и всё будет нормально, а может и не повезти − последствия будут плачевными. То же и с чип-тюнингом: результат будет, но какой ценой?! В связи с этим мы опишем единственно безопасный на сегодняшний день способ увеличения мощности − с помощью специальных модулей/блоков.

В процессе написания и анализа российского рынка блоков увеличения мощности дизельных двигателей была отмечена слабая техническая и информационная поддержка от фирм, занимающихся продажей данных устройств. Дело в том, что огромное количество сайтов унифицировано «дергает» описание работы устройств друг у друга, пытаясь внести новое свойство своему продукту лишь только на словах. Главное, никого не смущает гибкая конвертабельность таких устройств между применением в обычном атмосферном дизельном двигателе с рядным ТНВД с системами common rail. Также эти интернет-магазины не открывают истинных принципов работы своих модулей. Так вот, наших читателей мы не считаем людьми, готовыми купить любой продукт с минимальным набором таких свойств, как, например «Сделано в Германии», «Одобрено Евросоюзом», «Проверено нашими специалистами», «Продукт месяца» или «Только у нас».

Мы попробуем рассказать о разновидностях таких блоков и приоткрыть завесу тайн, которая над этим всем стоит. После прочтения данной статьи для полного понимания принципов работы всех блоков увеличения мощности, мы рекомендуем ознакомиться со статьей, которая описывает принцип работы современного дизельного двигателя с аккумуляторной топливной системой common rail.

РАЗНОВИДНОСТЬ СПОСОБОВ УВЕЛИЧЕНИЯ МОЩНОСТИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

На сегодняшний день нет возможности перепрограммировать рабочую вычислительную матрицу в ЭБУ дизельного двигателя, так как ЭБУ дизельного двигателя самостоятельно рассчитывает значения режимов, постоянно собирая и анализируя информацию с внешних датчиков. Есть определенные условия, при которых происходит вмешательство непосредственно в сам ЦП ЭБУ, для изменения величины стехиометрической величины, но такое вмешательство чревато серьезными последствиями. Такой вид увеличения мощности − удел недобросовестных сервисных центров и отчаявшихся автолюбителей. Есть и другие методы, которые мы подробно обсудим, это так называемы боксы или модули увеличения мощности. На сегодняшний день на мировом рынке существует четыре типа блоков:

1) Блок изменения импульсов управления форсунками;

2) Блок замещения режимов работы ТНВД;

3) Блок изменения показаний датчика давления топливного аккумулятора «топливной рейки»;

4) Модуль оптимизации режимов работы центрального процессора ЭБУ.

Давайте принципиально рассмотрим каждый.

1-й тип: «Блок изменения импульсов управления форсунками»

Самый распространенный тип блоков, встречается в 90% случаев. В данном случае используется способность блока изменять время (задержка, опережение) управляющего тока, который непосредственно участвует в открытии «иглы» форсунки. Таким образом, происходит прямое вмешательство в работу исполнительного каскада топливной системы. На первый взгляд, такая возможность увеличения мощности двигателя может показаться безобидным вмешательством. На самом же деле, это самый распространенный и далеко не безобидный метод. Установка блока происходит в разрыв управляющих проводов топливного инжектора. На простой элементной базе происходит задержка сигнала, что, в свою очередь, приводит к изменению угла впрыска, а экономия топлива происходит из того, что кратковременный импульс, посылаемый для предварительного открытия и после открытия (время такого импульса не более 0,0002 сек.), не улавливается блоком, а просто блокируется. Такие блоки не имеют своих высоковольтных каскадов для посылки импульса, поэтому возможности к трансляции кратковременных (не основных) импульсов у них невозможны.

Плюсы. Возможность установить на любой дизельный двигатель с электронной системой впрыска. Экономия топлива. Доступная элементная база, что снижает себестоимость в изготовлении. Универсальность в применении. Экономия топлива.

Читать еще:  Электро схема двигателя 406 инжектор

Минусы. Несоизмеримо высокая цена исходя из реальной стоимости компонентов. Экономия топлива за счет исключения из работы важных цикловых подач топлива, что снижает общий ресурс двигателя. Быстрый выход из строя сажевого фильтра, который связан с отсутствием импульса правильного сгорания топлива. Повышение эмиссии вредных веществ. Возможность проследить работу сервисной кампанией, после просмотра и изучения составления стехиометрической смеси и реального состояния всей выхлопной системы. Не быстрая установка.

Бренды: TuningBox, Power-Box, R-Box (использует одновременно технологии 1-го и 3-го типа), TBS, TUNIT (одна из модификаций), RedBOX, BlueBOX, GreenBOX, HOPA (использует одновременно технологии 1-го и 3-го типа), FGS-BOX.

2-й тип: «Блок замещения режимов работы ТНВД»

Такой тип увеличения мощности используется на переходных дизельных системах высокого давления. В основном это дизельные двигатели с насосом BOSCHVP 44 до 2008 года выпуска. В системе такого автомобиля не присутствует общая рампа высокого давления, аккумуляция высокого давления происходит непосредственно в самом насосе. Такой принцип работы не позволяет реализовать на топливном инжекторе более двух впрысков за такт. В таких системах используются электрогидравлические форсунки. Установка блока происходит в разрыв шины данных насоса ТНВД и ЭБУ. На элементарном уровне происходит занижение показаний датчика давления топлива, что, свою очередь, приводит к поднятию давления в корпусе насоса. В такой схеме управление давлением осуществляется при помощи электромагнитного клапана, который работает вне номинальных режимов и снижает общий ресурс ТНВД.

Плюсы. Увеличение мощности двигателя без снижения ресурса блока цилиндров. Нет прямого воздействия на количество эмиссии вредных веществ. Отсутствует возможность проследить установку со стороны сервисной кампании. Простая и недорогая элементная база. Быстрая установка. Экономия топлива.

Минусы. Снижение ресурса ТНВД. Снижение общего ресурса электромагнитной форсунки, за счет повышенного давления в магистрали. Плавающие обороты двигателя за счет постоянного повышенного давления в ТНВД даже на холостом ходу. После¬эксплуатационное дымление из выхлопной трубы. Бренды: TUNIT (одна из модификаций).

3-й тип: «Блок изменения показаний датчика давления топливного аккумулятора» В этом случае используется способ занижения показаний датчика давления топливного аккумулятора. Принципиальная схема такого вида вмешательства основана на электронной элементной базе аналогового вида, где процесс количества влияния на канал данных выбирается подстрочным резистором для оптимальной работы двигателя. Блок устанавливается в разрыв информационной шины датчика давления. Давление топлива в аккумуляторе поддерживается ТНВД всегда в номинальных пределах. Скорость реакции ЭБУ на любое изменение в топливном аккумуляторе мгновенно, ведь от информации о правильном давлении в аккумуляторе зависит точный расчет цикла открытия форсунки. Так вот, блок увеличения мощности использует возможность постоянной замены информации в канале данных о давлении. [info] Блок ЭБУ не выводит ошибку на табло приборов, так как дефектный сигнал вносит в электронную схему заниженное давление в рейке, но не ниже номинального значения, поэтому на таких боксах стоит потенциометр, которым опытным путем и выбирается минимально заниженное значение, при котором система не выдаст ошибку. Вследствие этого ЭБУ рассчитывает иной тайминг впрыска для двигателя, как будто (судя по информации от датчика давления) ТНВД потихоньку теряет свою мощность. Эффект экономии топлива и прирост мощности достигается за счет того, что циклы дополнительного и последующего впрысков не вносятся во все режимы работы двигателя. То есть продолжительность открытия форсунки увеличивается в момент главного впрыска, за счет исключения из расчетов всех остальных. В этой схеме, по аналогии с первой, используется та же разновидность подмены сигнала, только в первом описываемом способе идет замещение импульсного сигнала, а в этом происходит влияние на канал данных от датчика, что, в свою очередь, понижает выводимый сигнал до низкого значения.

Плюсы. Доступная недорогая элементная база и возможность самостоятельной сборки. Минимальное количество элементов и простота электрической схемы увеличивают надежность устройства. Быстрый монтаж. Не прослеживается использование сервисными организациями. Экономия топлива. Доступно везде к приобретению.

Минусы. Исключение из работы инжекторов дополнительного впрыска быстро выводит из строя сажевый фильтр или систему эмиссии отработанных газов. Заниженные показания давления выводят работу форсунок на перелив, что в будущем приводит к дымлению двигателя. Системы с электронной регулировкой давления ТНВД на привод подают больший крутящий момент, что неминуемо ведёт к быстрому износу насоса. Количество недовпрыскиваемого топлива со временем пропорционально количеству нагара на стенках цилиндра за счет постоянного, неправильного и бесконтрольного процесса сжигаемости горючей смеси.

Бренды: R-Box (использует одновременно технологии 1-го и 3-го типа), HOPA (использует одновременно технологии 1-го и 3-го типа), Spider.

Читать еще:  Авиамодели двигатели расход топлив

4-й тип: «Модуль оптимизации режимов работы центрального процессора ЭБУ»

На сегодняшний день это самый современный метод. Работа модуля использует канал данных, благодаря которому возможно воздействовать на процесс расчета тайминга топливного инжектора ЦП. Если говорить подробнее, то в блоке стоит вычислительный модуль с программным обеспечением, который посылает в блок ЭБУ импульсный сигнал, позволяющий, не влияя и не меняя показаний любых основных датчиков, заставить увеличить тайминг форсунок на необходимое время, которое не превышает нормальных временных и запрограммированных величин. Так вот, ограничение воздействия на систему в целом происходит не выше рассчитанных временных характеристик. Установка модуля происходит в систему высокого давления. Модуль использует информацию с датчика давления и понимает, в каком на данном этапе работы находится двигатель. Иными словами, резкий всплеск давления понимается блоком, что необходимо увеличить подачу топлива. Плавный подъем давления говорит об отсутствии необходимости вмешательства в работу двигателя. Сложная программная база позволила использовать самостоятельное принятие решений модулем для исключения корректировки штатных параметров ЭБУ. Блок использует параллельный канал данных для доступа к логическому модулю ЭБУ.

Плюсы. Безопасен для двигателя. Нет аналоговой схема управления, внедренное программное обеспечение гарантирует исключение пропуска циклов подачи топлива. Быстрая и простая установка. В процессе работы нет ни одного сигнала, который видоизменяется, то есть не используется изменение или подмена сигнала с любого датчика. Возможность установить на любую систему commonrailс топливным аккумулятором (необходима перепрошивка). Работа модуля не влияет на систему ОГ в целом. Работа модуля не использует поднятие давления в топливной рейке. Цифровая схема управления. Соединение модуля не происходит в разрыв информационной линии датчиков.

Минусы. Высокая себестоимость изготовления, что и является причиной высокой стоимости устройства. Поддерживается ограниченный модельный ряд автомобилей. Нет моментального эффекта для получения максимальных показателей необходимо проехать минимум 500 километров для обучения модуля.

На сегодняшний день безопасным устройством увеличения мощности дизельных двигателей с аккумулятором высокого давления можно считать только блоки четвертого типа. Только они являются современным, безопасным и интеллектуальным способом увеличения мощности. Есть только один момент: это ограниченность ассортимента модельного ряда поддерживаемых автомобилей в связи с тем, что данные блоки появились на рынке не так давно.

3C 3CE 3CT 3CTE 2.2L

Технические характеристики 3CE:

Производитель: TOYOTAТочный объем: 2184
Система питания: ФоркамерныйГидрокомпенсаторы: Нет
Мощность ДВС: 79 л.с.Привод ГРМ: Ремень ГРМ
Крутящий момент: 147 НмФазорегулятор: Нет
Блок цилиндров: Чугунный R4Турбинаддув: Нет
Головка блока: АлюминиеваяКакое масло лить: 4.9 литра 5W-40
Количество цилиндров: 4Количество клапанов на цилиндр: 2
Диаметр цилиндра: 86мм.Ход поршня: 94мм.
Экологический класс: ЕВРО 2Степень сжатия: 23:1

2.2-литровый дизельный двигатель Toyota 3С-Е производился концерном с 1998 по 2007 годы и ставился на микроавтобусы Lite Ace, Town Ace и три поколения Corolla для японского рынка. Этот агрегат выделялся в своей серии наличием электронно-управляемого ТНВД фирмы Denso.

На какие автомобили ставился двигатель 3CE

Caldina T190: 1998 — 2002Corolla E100: 1998 — 2002
Corolla E110: 1998 — 2000Corolla E120: 2000 — 2002
LiteAce M80: 1999 — 2007TownAce R40: 1998 — 2006
Sprinter E110: 1998 — 2002Sprinter E120: 1998 — 2000

Технические характеристики 3CT:

2.2-литровый турбо дизельный двигатель Тойота 3СТ собирался концерном с 1992 по 2001 год и ставился на легковые модели типа Camry, минивены Estima, а еще микроавтобусы Town Ace. Этот мотор получил распространение на нашей вторичке благодаря завозу праворульных авто.

На какие автомобили ставился двигатель 3CT

Camry V40: 1994 — 1998Estima XR10: 1992 — 1993
TownAce R20: 1992 — 1996TownAce R40: 1996 — 2001
Vista V40: 1994 — 1998

Технические характеристики 3CTE:

Производитель: TOYOTAТочный объем: 2184
Система питания: ФоркамерныйГидрокомпенсаторы: Нет
Мощность ДВС: 90 — 105 л.с.Привод ГРМ: Ремень ГРМ
Крутящий момент: 195 — 225 НмФазорегулятор: Нет
Блок цилиндров: Чугунный R4Турбинаддув: Обычный
Головка блока: АлюминиеваяКакое масло лить: 5.2 литра 5W-40
Количество цилиндров: 4Количество клапанов на цилиндр: 2
Диаметр цилиндра: 86мм.Ход поршня: 94мм.
Экологический класс: ЕВРО 2Степень сжатия: 22.6:1

2.2-литровый турбо дизельный двигатель Toyota 3C-TE собирался в Японии с 1993 по 2004 годы и ставился на различные универсалы, компактвены и минивены типа Caldina, Estima или Picnic. Этот силовой агрегат отличало от мотора 3C-T наличие электронно-управляемого ТНВД Denso.
