Двигатель Toyota 5S FE 2,2 л

Двигатель Toyota 5S FE 2,2 л

Простейшая конструкция заимствована со старших агрегатов серии S, так что никаких технических сюрпризов в этом ДВС вы не найдете. Ресурс оценивается в 350 000 км, капремонт делать можно.

Система DOHC уже хорошо зарекомендовала себя в тойотовских двигателях, и здесь она работает безупречно. Отсутствие наддува сохраняет ресурс на хороших отметках, особых проблем с устройством и эксплуатацией двигателя не возникает.

Технические характеристики двигателя 5S-FE

Компактные размеры и простейшее обустройство ГБЦ позволили создать агрегат без проблем. Его характеристики оказались удачными не только для любителей японских моторов, которые закрывают глаза на многие недостатки последних поколений бензиновых агрегатов. Этот ДВС действительно хорош, и это подтверждают его основные технические характеристики:

Стоит обратить внимание на длинный ход поршня. Именно это сделало динамику мотора на тяжелых и больших седанах вполне сносной. В целом ничего выразительного и необычного в моторе нет. Вполне стандартная рядная «четверка» с человеческой конструкцией.
Устанавливали на заводе как МКПП, так и АКПП для данного агрегата. Под автоматами двигатель становится более прожорливым, расход растет на 12-15%. Простой распредвал, надежный коленвал, удобная разборка для ремонта – все это делает агрегат удачным и актуальным даже сегодня.

Перечень модификаций ДВС

Базовая версия имеет характеристики двигателя 9,5 единиц степени сжатия и мощность 130 л. с. Силовой привод комплектовался распредвалом с 7,25 мм подъемом кулачков и 220 фазой. Существует три модификации с другими характеристиками:

• Gen-1 – мощность 135 л. с., распредвал с подъем кулачков 8 мм и фазами 218 для автомобилей Toyota Celica ST204 и Camry XV10, выпускавшихся в период 1993 – 2001 г.;
• Gen-2 – мощность 133 л. с., применялся в Toyota Camry XV20 с 1997 по 1999 год;
• Gen-3 – мощность 136 л. с., модифицирован для Toyota Camry XV20, сошедших с конвейера в 2000 – 2001 годах.

За время производства мотора использовалось одинаковое штатное навесное оборудование.

Основные преимущества 5S-FE – в чем сила мотора?

На первых двигателях устанавливали простейшую систему зажигания с трамблерами, с ней нередко владельцам приходится повозиться. Но правильная настройка делает систему вечной. Позже появилось электронной зажигание с простыми и долговечными катушками и традиционными системами.

Есть несколько ощутимых преимуществ данного силового агрегата:

• форсунки практически не реагируют на качество топлива, как и дроссельная заслонка, с этим проблем нет;
• система охлаждения надежная, нет проблем с радиаторами, термостат служит дольше, чем на прочих моделях;
• алюминиевый сплав ГБЦ делает конструкцию легкой, но надежностью производитель не жертвовал;
• регулировка клапанов на поздних версиях не нужна, есть автоматическая настройка с простой системой;
• заимствованная от конструкция не предоставляет сюрпризов, практически ничего нового здесь нет;
• возможна работа на ГБО, нет проблем с «перевариванием» газовой смеси, но для жизни форсунок подается и немного бензина;
• генератор обслуживаемый – достаточно поменять щетки генератора на 200 000 км пробега и ехать дальше.

Установка довольно выносливая. Даже при сбитых зазорах клапанов нет особых проблем с расходом и износом основных деталей. Механизм простой и проверенный, схема электрических подключений и датчиков также простая и известная мастерам. Обслуживать двигатель не проблематично, но менять в нем масло лучше чаще. Режим замены каждые 7 500 км – именно то, что нужно.

Плюсы и минусы

Несомненными достоинствами мотора 5E FE для пользователей являются:

• поршень не гнет при обрыве ГРМ ремня;
• система зажигания DIS-2 более прогрессивна в сравнении с контактной от одной катушки через трамблеры, но здесь имеется холостая искра на выпускном клапане, поэтому свечи изнашиваются быстрее;
• максимально простая конструкция ЦПГ и ГРМ позволяют выполнить капремонт собственными силами.

Недостатками силового привода 5E-FE являются:

• навесное оборудование с низким ресурсом;
• протечки масла из-под тонкой прокладки ГБЦ после перегрева головки или в отсутствие шлифовки посадочных мест блока/ГБЦ.

Серия E изначально не имеет гидрокомпенсаторов, поэтому при добавлении каждых 30000 км пробега на спидометре необходима регулировка тепловых зазоров клапанов.

Распространенные недостатки данной модели двигателя

Серьезных эксплуатационных проблем с агрегатом не случалось. Конечно, после миллионников прошлых поколений ресурс в 300 000 км выглядит не очень убедительно. Но это плата за экологическую чистоту, экономичность и прочие преимущества. Существует несколько проблем, которые стоит вынести в обсуждение данного силового агрегата:

1. Некоторые датчики не всегда работают корректно. Датчик температуры, датчик ОЖ, а также кислородный датчик очень плохо диагностируются.
2. Стартер приносит проблемы, если авто проехало 200 000 км в городском цикле с частыми запусками. Но его замена не нужна, устройство подлежит ремонту.
3. Насосные элементы не самые надежные. Как масляный насос, так и помпа нуждаются в своевременной замене, иначе проблем не избежать.
4. Требовательность к ремонту. Момент затяжки болтов ГБЦ и даже роликов в системе ГРМ имеет огромное значение и влияние на ресурс агрегата.
5. Недолговечность расходных материалов. Свечи и бронепровода чаще всего приходится менять раньше срока их плановой замены.
6. Расход топлива. Виновником жора бензина становится лямбда зонд, а также повышенный износ некоторых деталей поршневой группы двигателя.
7. Балансирные валы. Очень тяжело добраться до балансировочных валов при настройке двигателя для его надежной работы.

Выходит из строя и сальник коленвала, а заменить его не так просто. Отдельное внимание стоит уделить датчику положения распредвала, датчику скорости (часто он просто отказывает), а также датчику детонации. Вся электрика выходит из строя после 7-10 лет эксплуатации. Лучше заменить ее на оригинальные детали. Правда, цена этих оригинальных запчастей – еще один большой минус двигателя 5S-FE.

На какие модели устанавливали 5S-FE?

1. Toyota Camry (1990-2001).
2. Toyota Celica (1990-1999).
3. Toyota Chaser (1996-2001).
4. Toyota Curren (1990-1998).
5. Toyota Harrier (1998-2003).
6. Toyota Mark II (1996-2001).
7. Toyota Scepter (1992-1996).
8. Toyota Vista (1990-1997).
9. Toyota Windom (1996-2001).

Особое распространение в России двигатель получил на Камри Грация. Также этот вариант используют для свапа на десятки других авто, список которых включает не только Тойота.

Список моделей авто, в которых устанавливался

Применялся рядный атмосферный мотор 5S FE исключительно в автомобилях Toyota для внешних рынков:

• Celica ST184 – 5 поколение, широкий лифтбэк GT-S для Гонконга, Таиланда и Северной Америки, привод FWD либо 2WS;
• Celica ST184 – 5 поколение, лифтбэк, кабриолет и купе в кузовах SX и GT для Австралии, Канады и США, привод 2WS или FWD;
• Celica ST204 – 6 поколение, кабриолет, купе и лифтбэк в кузовах GT, ZR, SX-R и SX для Новой Зеландии, Австралии, Северной Америки, привод передний или полный;
• Camry/Scepter – 3 поколение, седан и универсал, сборка в Японии, США и Германии;
• Windom/Lexus ES – 3 поколение, увеличенные габариты кузова, 1991 – 1996 г.;
• Camry Solara – 4 поколение, купе, изготовление в Кембридже (Канада), 1996 – 2001 г.;
• Camry Avalon – 4 поколение, класс Люкс, кузов седан, колесная база увеличена;
• Camry Gracia – 4 поколение, люксовая комплектация, изготавливалась в Японии;
• MR2 – 2 поколение, комплектация G-Limited, кузов тарга или купе, 1990 – 1999 г;
• Scepter – кузов седан, универсал и купе;
• Harrier/Lexus RX – среднегабаритный кроссовер, 1997 – 2001 г.;
• Mark II Wagon Qualis – 5 поколение, кузов универсал, задний привод.

Toyota Camry Gracia

Контрактный двигатель 5S-FE – стоит ли покупать?

Контрактных моторов очень много, так как это один из самых массовых агрегатов концерна. Но покупать их, посмотрев только на фото, не стоит. Визуально агрегат, прошедший 250 000 км, мало чем отличается от мотора с пробегом 70 000 км. Поэтому для удачной покупки нужно разбирать агрегат, смотреть поршни и всю поршневую группу.

Обратите внимание, номер двигателя нужно искать сбоку, в районе соединения с коробкой, немного выше этого самого соединения. Если таблички с номером нет, агрегат могут посчитать криминальным и арестовать. Так что при попытке легализовать замену двигателя учтите этот момент и проверьте моторчик на криминал.

Цена контрактного двигателя с хорошем состоянии стартует с 50 000 рублей, но варианты с навесным и ЭБУ стоят несколько дороже.

Обзор неисправностей и способы их ремонта

Благодаря наличию цековок в поршнях мотор 5S FE не гнет клапана, но имеет некоторые характерные неисправности:

3) засорение форсунки

4) выработка свечи

3) замена форсунок

4) замена свечей

3) закоксосвавшийся впускной коллектор

4) засорение заслонки

3) промывка коллектора специальным моющим средством

4) прочистка дросселя

Единственная причина недостаточной популярности двигателя 5S-FE – его установка на ограниченное число автомобилей Тойота.

Тюнинг и увеличение мощности – какие есть варианты?

Это не самый популярный вариант для тюнинга, так как добиться чего-либо на атмосферной версии вряд ли удастся. Даже замена впускной и выпускной системы добавит всего 7-10 лошадок.

Хороший вариант тюнинга заключается в превращении данного мотора в FTE следующим образом:

• следует подыскать турбину CT26 фирменного японского производства и комплект ее установки;
• также настраивается распиновка блока управления двигателем на новые характеристики мощности;
• возможно, потребуется замена выпускной системы, так как штатная не справится со своими задачами;
• впрыск также стоит установить с более старых турбированных версий, которые можно купить на разборках;
• свечки и высоковольтные провода со стокового агрегата не подойдут, придется поискать другие варианты.

Судя по отзывам, можно увеличить мощность 5S-FE до 320-340 лошадиных сил. Но при этом ресурс силовой установки значительно сократиться. Это максимальная расточка блока цилиндров и установка поршневой группы от других агрегатов. Так что проще будет купить 3S-GTE и наслаждаться уже выполненной на заводе работой по тюнингу такого мотора.

Особенности конструкции

Изначально двигатель 5E FE имеет следующие особенности конструкции узлов и механизмов:

• цилиндры в чугунном блоке не расточены, а загильзованы;
• схема газораспределения верхневальная ;
• распредвалы уложены в постели внутри ГБЦ;
• одним распредвалом управляются 2 впускных клапана, другим — 2 выпускных;
• клапаны расположены V-образно;
• вращение впускному распредвалу передается от коленвала зубчатым ремнем;
• выпускной распредвал получает вращение шестерней от впускного;
• до 1995 года на свечи шли 4 высоковольтных провода через трамблер, затем по два к двум цилиндрам от 2 катушек (схема DIS-2);
• модернизированные шатуны и поршни плоской формы появились после 1996 года;
• с 1997 года выпускной коллектор оснастили датчиком температуры выхлопных газов для отсечки питания при температуре больше 900 градусов;
• тонкая 0,26 мм прокладка ГБЦ появилась с 1995 года для повышения степени сжатия до 10 единиц.

Выводы и некоторые рекомендации для покупателей 5S-FE

При покупке б/у двигателя стоит убедиться, что с ним нет особых проблем. Если мотор не заводится, при работе слышен стук поршневой, плавают обороты, нестабильный холостой ход, то от покупки стоит отказаться.

После приобретения убитого двигателя придется поменять вкладыши, купить все новые прокладки и ряд крепежных деталей, заменить часть поршневой и ГБЦ. Это очень дорогой процесс, так что лучше подойти к выбору ответственно.

Обслуживание мотора несложное. При настройке зажигания на ранних версиях пользуйтесь книгой, в мануале указаны метки ГРМ именно для этой модификации. Также обратите внимание на сливную пробку в картере, которая часто меняется наряду с масляным фильтром на каждом ТО.

В остальном мотор простой и надежный, он будет работать уверенно и не подведет вас в сложных ситуациях.

Тема: Сильный стук в двигателе, помогите

Опции темы

• Версия для печати
• Отправить по электронной почте…

Сильный стук в двигателе, помогите

Привет всем. Помогите пожалуйста, может у кого то уже такое было. У меня camry 2007 года, движок 2,4 появился стук в движке. На холодную все OK, как только прогревается до рабочей температуры появляется стук в районе ГРМ достаточно сильный. Ролик и натяжитель ремня генератора менял, натяжитель цепи тоже менял-результат никакой. Зазор клапанов в норме(купил книжку и сравнил), масло оригинальное 5w-30. никто ничего сказать не может, в нашем городе нет фирменных техцентров. Надеюсь на вашу помощь господа.

Re: Сильный стук в двигателе, помогите

Если можно поподробней о характере стука,может это не совсем стук а скорее циканье?

Re: Сильный стук в двигателе, помогите

К сожалению это не циканье, а именно стук. Складывается впечатление, как-будто что-то обо что-то бьется. Посмотрели все навесное-все прикручено, все в норме. Наши сервисмены говорят не парься, ничего страшного(я думаю просто они ни хрена не знают). Но стук сам по себе не исчезнет, да и появился непонятно откуда. Некоторые говорят может муфта системы фаз газораспределения, другие-может распредвалы. Но так можно пол движка разобрать и кучу бабок потратить., а результата не будет.

Re: Сильный стук в двигателе, помогите

приветствую, чем тема закончилась?Просто у меня тоже самое, на холодную все ОК, но как прогреется до рабочей температуры появляется плавающий стук. если бы был наш автопром типа ВАЗ 21099, то по симптомам однозначно гуляет распредвал( на холостых). лью 0w30 пробег 98 т. км. Подскажите плиз кто сталкивался с такой проблемой.

посматри генератор, я поменял вроде все ок.

посматри генератор, я поменял вроде все ок.

у меня та же беда(((
как прогреется, начинает стучать в движке..
звук четко идет сверху и по центру.
мне 3 «спеца» говорили- натяжитель цепи умер и тарахтит..
я цепь поменял, успокоители, натяжитель. все без толку.
стучит и дальше.

как будто поршень об клапан ударяет постоянно. .. (((((
или что с распредвалами. ((
уже и не знаю что делать и куда смотреть.

Последний раз редактировалось COLIN; 10.08.2012 в 18:09 .

записал стук в движкена диктофон, пробую как то сюда закинуть.

Что за машина, какой пробег, какое масло?

прошу прощения, не указал сразу.
Camry 30 2003 2.4 мех 140 000 пробег.
Shell Helix 5w40

У меня тоже бывает такой стук. С ямы стук вроде как в поддоне слышен, может балансирные валы?

Всё проверил. Причина стука на горячую найдена не была.
Уже стал задумываться о кап. ремонте или ДВС с разборки.
Но в конце моих мучений, при проверке установки фаз
газораспределения по меткам распредвалов обнаружил
что впускной установлен на два зуба по цепи раньше а
выпускной на три зуба позже.
Собрал, завёл, прогрел — ни каких ударов тяжёлым молотком
в двигателе и по моим мозгам не стало ни на холодном, ни на
горячем, ни на холостых, ни при увеличении оборотов.
На ходу машина стала гораздо резвей.

P.S. При установки распредвалов по меткам дважды снимал
натяжитель цепи. Возле маленького отверстия оба раза в углублении
большего диаметра масляного канала были остатки герметика.
Фильтрик WWT-i был забит примерно на 85 — 90% грязью.
В клапанной крышке оба канала были сильно загрязнены.
один который идет на всасывание до дросселя, второй идущий
на клапан вентиляции который тоже был забит. Очищал проволочкой,
потом тросиком с разлохмаченным кончиком. Отмачивал бензином,
Карбон клинером. Промывал растворителем.
Приёмная сеточка маслонасоса снаружи была чистая а вот с внутренней
стороны, непонятно откуда, по бокам было много грязи похожей на жжёные сухари.

В районе выпускного коллектора в блоке шума стука нет?

Был. Сейчас общий шум. Немного постукивают клапана — зазоры увеличены так как
двигатель газ/бензин. Сильнее всего «стрекочут» форсунки ГБО Ловато. Слышно
когда открыт капот. В салоне звуки не уловить.
На душе стало спокойнее так как пробег уже около 300 000 км.

Всё проверил. Причина стука на горячую найдена не была.
Уже стал задумываться о кап. ремонте или ДВС с разборки.
Но в конце моих мучений, при проверке установки фаз
газораспределения по меткам распредвалов обнаружил
что впускной установлен на два зуба по цепи раньше а
выпускной на три зуба позже.
Собрал, завёл, прогрел — ни каких ударов тяжёлым молотком
в двигателе и по моим мозгам не стало ни на холодном, ни на
горячем, ни на холостых, ни при увеличении оборотов.
На ходу машина стала гораздо резвей.

P.S. При установки распредвалов по меткам дважды снимал
натяжитель цепи. Возле маленького отверстия оба раза в углублении
большего диаметра масляного канала были остатки герметика.
Фильтрик WWT-i был забит примерно на 85 — 90% грязью.
В клапанной крышке оба канала были сильно загрязнены.
один который идет на всасывание до дросселя, второй идущий
на клапан вентиляции который тоже был забит. Очищал проволочкой,
потом тросиком с разлохмаченным кончиком. Отмачивал бензином,
Карбон клинером. Промывал растворителем.
Приёмная сеточка маслонасоса снаружи была чистая а вот с внутренней
стороны, непонятно откуда, по бокам было много грязи похожей на жжёные сухари.

такой стук?

Информация о теме

Пользователи, просматривающие эту тему

Эту тему просматривают: 1 (пользователей: 0 , гостей: 1)

Замена антифриза Toyota Camry SXV20 (5S FE)

Похожие видео

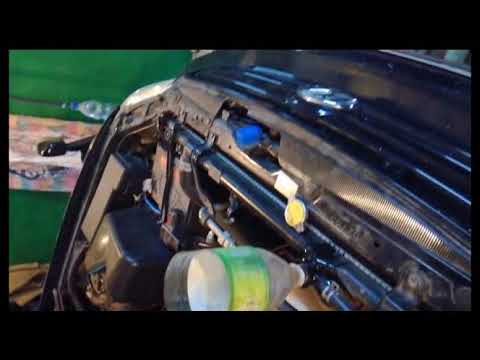

Как сливать антифриз с блока и радиатора на камри 20 — 25.

Замена антифриза и термостата 3s-fe. Replacement of antifreeze and thermostat.

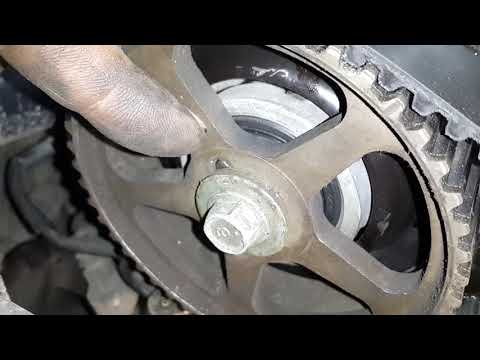

Снятие помпы toyota camry SXV20

Самодиагностика двигателя 5S-FE и замена датчик охлаждающей жидкости

Замена охлаждающей жидкости Toyota Camry

ТЦЛ. Camry ТО-160000км. В ТО входит замена антифриза и топл.фильтра.

Дополнительные материалы

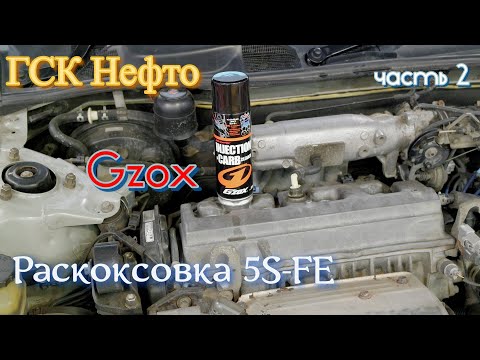

Gzox| Раскоксовка ДВС. 5S-FE. часть 2.

Чистка дроссельной заслонки 5S-FE Camry GRACIA

Замена помпы на двигателе 5s-fe Toyota Harrier.

Сливаем антифриз (тосол) Toyota Camry SV30 4S FE Drain the antifreeze

Super Long Life Coolant Toyota camry 50 замена антифриза розовый

Замена водяного насоса (помпы) на моторе 2AZ-FE (2.4).

Замена антифриза /тосола/ на TOYOTA CALDINA( тойота калдина) в двигателе 7A FE своими руками

Toyota Corolla AE1000| Замена антифриза своими руками

термостат toyota оригинал camry SXV20

Ремонт двигателя 5S-FE. Часть 1 разбор навесного подготовка к снятию ГБЦ

Замена охлаждающей жидкости . Двигатель 2AZ-FE

Снимаем ГБЦ CAMRY SV 30 4S FЕ, 3S FE и 5S FE . 1 часть подробно. Remove the cylinder head

Двигатель Toyota 5S-FE

Сегодня (28.08.21) в продаже более 110 238 контрактных двигателей б.у.! Информация по наличию и цене двигателя предоставляется только после заполнения формы запроса!

• ГЛАВНАЯ
• ДВИГАТЕЛИ
• ДОКУМЕНТЫ
• УСТАНОВКА
• ФОТОГРАФИИ
• ОТЗЫВЫ
• О КОМПАНИИ
• УЗНАТЬ ЦЕНУ

Купить контрактный двигатель 5S-FE б/у для Toyota CAMRY седан (_CV2_, _XV2_)

Спецификация на контрактный двигатель:

ДВИГАТЕЛЬ Б/У В СБОРЕ ДВС БЕЗ НАВЕСНОГО ОБОРУДОВАНИЯ (БЛОК ЦИЛИНДРОВ, ПОРШНЕВАЯ ГРУППА, ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМ, ГОЛОВКА БЛОКА, ПОДДОН КАРТЕРА) ДЛЯ РЕМОНТА А/М Toyota CAMRY седан (_CV2_, _XV2_), ГОД: 1998, МОДЕЛЬ ДВИГАТЕЛЯ: 5S-FE, ОБЪЕМ: 2164 КУБ.СМ., МОЩНОСТЬ: 96 КВТ / 131 Л.С.

ВНИМАНИЕ! ЭТОТ ДВИГАТЕЛЬ ПРОДАН И ОТГРУЖЕН В АДРЕС КЛИЕНТА! ЕСЛИ ВЫ ХОТИТЕ КУПИТЬ АНАЛОГИЧНЫЙ ДВИГАТЕЛЬ ИЛИ УЗНАТЬ СТОИМОСТЬ ДВИГАТЕЛЯ ОТПРАВЬТЕ ЗАПРОС!

КОНТРАКТНЫЕ ДВИГАТЕЛИ ОТГРУЖЕННЫЕ В АДРЕС НАШИХ КЛИЕНТОВ (АРХИВ ОТГРУЗОК МОТОРОВ Б.У.)

ВХОД В ЛИЧНЫЙ КАБИНЕТ

ДОСТАВКА ТОВАРА ПО РФ
Доставка ДВС по территории России, Белорусии и Казахстана осуществляется всеми видами транспорта. Основным перевозчиком мы выбрали транспортную компанию «АвтоТрейдинг», имеющую широкую филиальную сеть, бюджетные тарифы, а также гарантирующую доставку двигателя в том виде и комплектации в котором товар был сдан в ТК АвтоТрейдинг.

РАСЧЕТ ЦЕН НА ДОСТАВКУ ДВИГАТЕЛЯ

Россия, п-ов Крым
Абакан
Абан
Абатское
Абдулино (Абдулинский р-н)
Авсюнино (Орехово-Зуевский р-н)
Агинское пос.
Агрыз (Агрызский р-н)
Азово
Айша (Зеленодольский р-н)
Аксай
Актюбинский (Азнакаевский р-н)
Алдан
Алейск
Алматы
Алушта
Альметьевск
Ангарск
Анна (Аннинский р-н)
Арамиль
Ардаши (Зуевский р-н)
Аркадак (Аркадакский р-н)
Армавир
Арсеньев
Арск (Арский р-н)
Артем
Арти
Архангельск
Архара
Асбест
Аскарово
Аскиз (Аскизский р-н)
Астана
Астрахань
Атаманово
Атырау
Ахтубинск
Ахтырский
Ачинск
Аэропорт Магнитогорск
Ая
Бабынино (Бабынинский р-н)
Бавлы (Бавлинский р-н)
Багратионовск (Багратионовский р-н)
Байсерке (Илийский р-н)
Балаково
Балахта пос.
Балтийск (Балтийский р-н)
Барнаул
Барское (Сокольский р-н)
Барсуки (Жуковский р-н)
Бахчисарай
Белая Глина (Белоглинский р-н)
Белгород
Береговой
Березник (Виноградовский р-н)
Березники
Березовка (Абанский р-н)
Бийск
Бирюли (Высокогорский р-н)
Бирюлюсы пос.
Благовещенск
Богданович
Боготол
Большая Мурта
Большевик (Серпуховский р-н)
Большеречье
Большие Карелы (Приморский р-н)
Большие Уки
Большой Камень
Большой Царын (Октябрьский р-н)
Большой-Улуй пос.
Бор
Борисоглебск
Бородино
Братск
Брянск
Буденновск
Васильево (Зеленодольский р-н)
Ватутинки (Ленинский р-н)
Великий Новгород
Великий Устюг (Великоустюгский р-н)
Венгерово
Верхние Киги
Верхний Тагил
Видим
Виля (Выксунский р-н)
Владивосток
Владимир
Волгоград
Волжск
Волжский
Вологда
Волот (Волотовский р-н)
Воля (Новоусманский р-н)
Воронеж
Ворошнево (Курский р-н)
Восход (Новокубанский р-н)
Воткинск (Воткинский р-н)
Высокий
Вязники (Вязниковский р-н)
Галич
Гидроторф (Балахнинский р-н)
Гирей (Гулькевичский р-н)
Городня (Боровский р-н)
Горьковское
Грязи (Грязинский р-н)
Губаха
Губская (Мостовский р-н)
Даровской (Даровской р-н)
Джалиль (Сармановский р-н)
Джанкой
Дзержинск
Дзержинское пос.
Дивногорск
Димитровград
Дружба (Раменский р-н)
Дружино (Омский р-н)
Дубинино
Дятьково (Дятьковский р-н)
Евпатория
Екатеринбург
Елец
Емельяново пос.
Емецк (Холмогорский р-н)
Енисейск
Ереван
Есик (Енбекшиказахский р-н)
Железногорск (Красноярский край)
Жетиген (Илийский р-н)
Житкова (Владивосток)
Жуков (Жуковский р-н)
Журавка (Чистоозерный р-н)
Залесье
Заозерный
Затеречный
Зеленогорск
Зеленодольск
Змеиногорск
Знаменское
Золино (Володарский р-н)
Иваново
Ивантеевка (Ивантеевский р-н)
Ижевск
Иланский (Иланский р-н)
Иловля (Иловлинский р-н)
Ирбейское пос.
Иркутск
Исилькуль
Йошкар-Ола
Казазов (Теучежский р-н)
Казань
Казачинское пос.
Калачинск
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камызяк (Камызякский р-н)
Канск
Капчагай
Каскелен (Карасайский р-н)
Катайск г.
Кватчи (Можгинский р-н)
Кемерово
Керчь
Кинешма
Киров
Кирово-Чепецк
Козулька
Колосовка
Кормиловка
Кострома
Краскино
Красная Гора (Красногорский р-н)
Красногорский (респ. Марий Эл) (Звениговский р-н)
Краснодар
Красное (Краснинский р-н)
Красносельский (Гулькевичский р-н)
Красноярка
Красноярск
Красный Яр
Кропоткин
Крутая Горка
Крутинка
Кузнецк
Кузьмичи (Городищенский р-н)
Куйтун
Курган
Курск
Кутулик
Лабытнанги (Салехард)
Лангепас
Лесниково
Лесосибирск
Лесхоз (Сабинский р-н)
Летка (Прилузский р-н)
Липецк
Липин Бор (Вашкинский р-н)
Лузино
Льгов
Любинский
Магдагачи
Магнитный (Железногорский р-н)
Магнитогорск
Мамоново (Багратионовский р-н)
Манжерок
Мантурово (Мантуровский р-н)
Марьяновка
Матвеевка (Матвеевский р-н)
Месягутово (Дуванский р-н)
Миасс
Мирный (Алтайский край)
Морки (Моркинский р-н)
Москаленки
Москва
Мошенское (Мошенской р-н)
Мурманск
Муром
Муромцево
Мучкапский (Мучкапский р-н)
Набережные Челны
Назарово
Называевск
Нальчик
Нарва (Манский р-н)
Нарынкол (Райымбекский р-н)
Находка
Невинномысск
Нерюнгри
Нефтекамск
Нефтекумск
Нечаевка (Новоусманский р-н)
Нижневартовск
Нижнекамск
Нижний Ингаш
Нижний Новгород
Нижний Тагил
Нижний Услон (Верхнеуслонский р-н)
Нижний-Ингаш
Нижняя Омска
Николаевск (Николаевский р-н)
Новоаганск (Нижневартовский р-н)
Новобирилюссы
Нововаршавка
Нововоронеж
Новокузнецк
Новоомский
Новороссийск
Новосибирск
Новосибирск Запад
Новосибирск Юг
Новоуральский
Новоуткинск
Новочебоксарск
Ноябрьск
Одинцово
Оконешниково
Октябрьский
Октябрьский (респ. Башкортостан)
Омск
Орел
Оренбург
Орск
Отеген батыр (Илийский р-н)
Павлоградка
Павлодар
Партизанское пос.
Пенза
Пермь
Пески (Поворинский р-н)
Песчанка
Петрозаводск
Петушки (Петушинский р-н)
Пировское пос.
Подольск
Полтавка
Посьет
Приветная (Омский р-н)
Прогресс (Новокубанский р-н)
Прокопьевск
Псков
Пятигорск
Радужный (Ханты-Мансийский АО)
Ревда (Мурманская обл.) (Ловозерский р-н)
Розовка
Романово (Косихинский р-н)
Россошь
Ростилово (Грязовецкий р-н)
Ростов-на-Дону
Ростовка
Русская Поляна
Русский Акташ (Альметьевский р-н)
Рыбинск
Рыбное (Мотыгинский р-н)
Рязань
Савалеево (Заинский р-н)
Садовое (Сарпинский р-н)
Садовый (Суздальский р-н)
Салават
Самара
Санкт-Петербург
Санкт-Петербург Дыбенко
Санкт-Петербург Север
Санкт-Петербург Центр
Сараи (Сараевский р-н)
Саранск
Саратов
Саргатское
Саянский
Севастополь
Северное (Москаленский р-н)
Северное (Северный р-н)
Северодвинск
Седельниково
Селивановка (Советский р-н)
Сенной (Вольский р-н)
Симферополь
Смеловский (Верхнеуральский р-н)
Смоленск
Соболево
Солигалич (Солигаличский р-н)
Солнечный (Красноярск)
Солонцы (Емельяновский р-н)
Сосновоборск
Сочи
Спасск-Дальний
Ставрополь
Стародуб (Стародубский р-н)
Старый Крым (Кировский р-н)
Старый Оскол
Стерлитамак
Стромынь (Ногинский р-н)
Судак
Суздаль (Суздальский р-н)
Сургут
Сухобузимское
Сызрань
Сыктывкар
Сынково (Подольский р-н)
Таврическое
Таврово (Белгородский р-н)
Таганрог
Талгар (Талгарский р-н)
Талдыкорган
Тамбов
Тара
Тараз
Татарск
Таштып (Таштыпский р-н)
Тверь
Тевриз
Товарково (Дзержинский р-н)
Тогул
Толмачево (Лужский р-н)
Толстово-Васюковское
Тольятти
Томмот
Томск
Топки
Торбеево (Люберецкий р-н)
Туапсе
Туздыбастау
Тула
Тюкалинск
Тюмень
Тюхтет
Узынагаш (Жамбылский р-н)
Улан-Удэ
Ульяновск
Уссурийск
Усть-Заостровка
Усть-Илимск
Усть-Ишим
Усть-Калманка
Усть-Кут
Усть-Тарка
Усть-Уда
Уфа
Уяр
Феодосия
Хабаровск
Ханты-Мансийск
Харабали (Харабалинский р-н)
Холмогорское (Шарыповский р-н)
Хороль
Храброво
Чадан (Дзун-Хемчикский р-н)
Чаны
Чебоксары
Челябинск
Череповец
Черлак
Чернолучье
Черный Яр (Приморский р-н)
Чимбулак
Чистоозерное
Чита
Чуйский
Шагонар (Улуг-Хемский р-н)
Шалинское (Манский р-н)
Шамалган (Карасайский р-н)
Шарыпово
Шахты
Шебекино (Шебекинский р-н)
Шелехов
Шербакуль
Шымкент
Щигры
Элита (Емельяновский р-н)
Энгельс
Энергетик
Юдиново (Погарский р-н)
Южно-Сахалинск
Юрово (Грязовецкий р-н)
Яйва
Якутск
Ялта
Яр (Ярский р-н)
Яранск (Яранский р-н)
Ярославль
