Предохранители и реле Toyota HiAce

Предохранители и реле Toyota HiAce

Рассмотрены автомобили 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение блоков предохранителей и плавких вставок.

1 — центральный монтажный блок

2 — блок плавких вставок

Схема расположения плавких вставок в блоке

модели до 1993 года.

Центральный монтажный блок.

модели с левым рулем до 1993 года.

Назначение предохранителей и реле.

DOME (плафон внутреннего освещения)

RR А.С (реле-регулятор генератора)

STOP (стоп-сигналы тойота хайс)

TAIL * 1 (габариты) TAIL (RH) * 2

HEAD (RH) * 3 HEAD LO (RH) * 4

HEAD (LH) * 3 HEAD LO (LH) * 4

HAZ-HORN (аварийная сиг­нализация и звуковой сигнал)

RADIO-CIG (радиоприемник и прикуриватель тойота хайс)

DEFOG (обогреватель заднего стекла)

SEAT-HTR (подогрев сидений)

TURN-GAUGE (указатели поворота)

Реле задних фонарей

Реле стеклоочистителя* 5

Реле переключения света фар

Реле заднего противотуманного фонаря

Реле обогревателя стекла задней двери

Тепловой предохранитель отопителя

Тепловой предохранитель (цепь электроприводов toyota hiace)

Реле звукового сигнала

Реле указателя уровня масла в двигателе

Реле переднего отопителя

Реле заднего отопителя

Реле переключения света фар* 4

*1 — Кроме моделей для Германии.

*2 — Модели для Германии.

*3 — Модели без системы освещения в дневное время и модели для Германии.

*4 — Модели с системой освещения в дневное время и модели для Германии.

*5 — При наличии прерывистого режи­ма работы стеклоочистителя (без регулятора интервала времени).

Центральный монтажный блок.

модели с правым рулем до 1993 года

Предохранители

RR А.С (реле-регулятор генератора)

HAZ-HORN (аварийная сигнализация и звуковой сигнал) * 1

HEAD UPP (RH) (правая, дальний свет)* 2

HEAD UPP (LH) (левая, дальний свет)* 2

RADIO-CIG (радиоприем­ник и прикуриватель)

HEAD (LH)* 1 HEAD LWR (LH)* 2

HEAD (RH)* 1 HEAD (LWR, RH)* 2

DEFOG (обогреватель заднего стекла)

DOME (плафон внутрен­него освещения)

TURN-GAUGE (указатели поворота)

Реле

Реле переключения света фар

Реле стеклоочистителя * 6

Реле указателя уровня масла в двигателе

Тепловой предохранитель отопителя

Реле задних фонарей

Реле звукового сигнала

Реле переднего отопителя* 4 Контрольное реле неисправности ламп* 3

Реле переднего отопителя* 3 Реле заднего противотуманного фонаря* 5

Автоматический выключатель цепи стеклоподъемников

Реле заднего отопителя

Реле обогревателя стекла задней двери

Реле переключения света фар

Реле №2 переключения света фар (проблесковый режим)* 2 Реле переднего отопителя* 7

Реле включения повышающей передачи* 8

Реле №3 переключения света фар (проблесковый режим) * 2 Главное реле двигателя

*1 — Модели без системы освещения с переключателем света фар, обеспечивающим проблесковое включение.

*2 — Модели с системой освещения с переключателем света фар, обеспечивающим проблесковое включение.

*3 — Модели для Австралии.

*4 — Кроме моделей для Австралии.

*5 — Модели для Европы.

*6 — Модели с системой прерывисто­го режима стеклоочистителя (без регулятора интервала времени).

*7 — Модели без системы стеклоочи­стителя заднего стекла.

*8 — Модели с автоматической ко­робкой передач (за исключением моделей, поставляемых в Европу).

Читать еще:  Что такое смазка двигателя премикс

Центральный монтажный блок (модели с 1993 года выпуска)

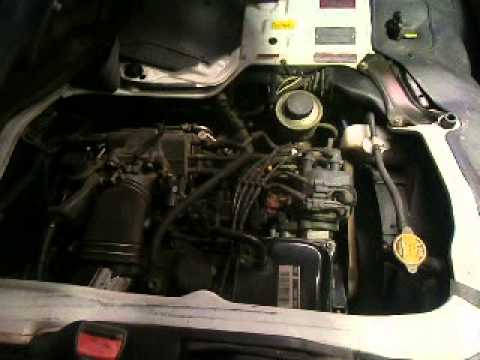

Toyota hiace двигатель схема

В данном разделе представлены автомануалы, технические руководства по ремонту и сервисному обслуживанию, а также эксплуатации автомобилей. Вы можете бесплатно скачать Руководства по ремонту и эксплуатации автомобилей, двигателей, систем автомобилей. Количество руководств будет постоянно расширятся за счет новых поступлений. Нами рассмотрены различные модели и марки автомобилей, различных годов выпуска и модификаций, с бензиновыми или дизельными двигателями, с автоматической или ручной коробкой передач.

Руководство Toyota Hiace ремонт, эксплуатация и ТО своими руками

Руководство по эксплуатации, техническому обслуживанию и ремонту легкового автомобиля Toyota Hiace .
Сотни иллюстраций показывают органы управления и отдельные этапы работ. Разделы, посвященные быстрому и простому поиску неисправностей, помогают в устранении неполадок. Электрическая схема в развернутом виде

Электрическая схема Toyota Hiace

Подробная электросхема Toyota Hiace , полное описание электрооборудования

Порядок условной нумерации штекеров в колодках: А – блок-фар и очистителя фар;
Б – прикуривателя; В – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и других узлоов электрооборудования (у колодок с иным числом штекеров – порядок нумерации аналогичный); Г- реле включения заднего противотуманного света; Д – выключателя аварийной сигнализации; Е – моторедукторов электростеклоподьемников и моторедукторов блокировки замков дверей; Ж – плафона освещения салона. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов (кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля). Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока. Вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока.

Каталог деталей Toyota Hiace

Каталог деталей и сборочных единиц Toyota Hiace
Каталог является справочным пособием при составлении заявок на запасные части и предназначен для работников ремонтных, торговых и обслуживающих предприятий и организаций, а также для владельцев автомобилей Toyota Hiace

В каталоге подробно рассмотрены:
* Двигатель
* Трансмиссия
* Ходовая часть
* Рулевое управление
* Тормозная система
* Электрооборудование

Содержание:
* ПРАВИЛА ПОЛЬЗОВАНИЯ КАТАЛОГОМ
* МОДИФИКАЦИИ АВТОМОБИЛЕЙ И ИХ КОМПЛЕКТАЦИИ
* ПЕРЕЧЕНЬ ИЛЛЮСТРАЦИЙ
* ИЛЛЮСТРАЦИИ
* ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ
* МЕТИЗЫ
* САЛЬНИКИ
* ПОДШИПНИКИ КАЧЕНИЯ
* СХЕМА РАСПОЛОЖЕНИЯ ПОДШИПНИКОВ КАЧЕНИЯ
* ИЗМЕНЕНИЯ

Мультимедийное CD Руководство Toyota Hiace

Мультимедийное CD Руководство по ремонту, эксплуатации и техобслуживанию автомобилей Toyota Hiace всех годов выпуска

В руководстве подробно описаны особенности эксплуатации, конструкции и основные модификации Toyota Hiace . Даны рекомендации по техническому обслуживанию и ремонту. Большое внимание уделено уходу за автомобилем, выбору инструментов, приобретению запчастей. Приведены типичные неисправности, причины их возникновения и методы устранения. На основании информации, содержащейся в руководстве, владелец автомобиля может самостоятельно выполнить ремонт различной сложности, не обращаясь за помощью в сервисный центр и автомастерскую. Руководство предназначено для работников СТО и владельцев автомобилей Toyota Hiace . Чертежи, схемы, таблицы. Словарь специальных терминов. Интерактивные схемы электрооборудования.

Читать еще:  Что такое фазировка асинхронного двигателя

Toyota Hiace 2021: шестое поколение микроавтобуса

Компания Toyota в рамках специального мероприятия на Филиппинах представила микроавтобусы и фургоны Hiace H300 нового (шестого по счету) поколения.

Машины семейства получили достаточно стильный дизайн экстерьера с агрессивной «мордашкой» и сильно наклоненными передними боковыми окнами. В кабине внимание на себя обращает двухцветная передняя панель, сам же салон имеет множество отсеков и кармашков для хранения мелочевки.

Комплектации и цены Toyota Hiace 2021

КомплектацияЦена
2.8D (150 л.с.) Standart MT63 530 000
2.8D (150 л.с.) Elegance AT64 273 000
2.8D (150 л.с.) Prestige Safety AT64 471 000

MT6 — механика 6-ст., AT6 — автомат 6-ст., D — дизель

Микроавтобус Тойота Хайс 2021 (фото и цена) построен на абсолютно новой «тележке», которая была разработана с оглядкой на легковую модульную платформу TNGA. По сравнению с предшественником, фургон сменил бескапотную компоновку на полукапотную, в результате чего двигатель теперь размещен не в кабине, а спереди.

«Японец» существенно прибавил в габаритах. Его длина в стандартной версии выросла до 5 265 мм (+ 570), а в длиннобазном исполнении — до 5 915 мм (+ 535). В первом случае колесная база увеличилась до 3 210 мм (+ 640), а во втором — до 3 860 мм (+ 750).

Кроме того, автомобиль стал несколько шире: 1 950 против 1 880 мм. Столь существенное увеличение габаритных размеров отразилось на массе фургонов и микроавтобусов. По слухам, вес модели новой генерации увеличился примерно на 500 кг, хотя многое зависит от компоновки самого кузова, а их предусмотрено немало.

В состав семейства новой Тойота Хайс 2021 года вошло 8 различных версий серии Tourism, 9 вариантов фургона Van и сразу 12 исполнений микроавтобусов Commuter. Туристические машины могут иметь от 11 до 14 посадочных мест, в то время как автобусы способны принять на борт до 17 пассажиров. Фургоны рассчитаны на 3-5 человек, но при этом имеют вместительный багажный отсек, подходящий для перевозки поддонов международного стандарта.

В любом случае, компенсировать разницу в весе старого и нового поколений призваны более производительные моторы. В частности, Тойота Хайс 2021 в новом кузове получила 3,5-литровый бензиновый двигатель 7GR мощностью 280 л.с. и 2,8-литровый дизель 1GD-FTV на 176 «лошадок». Работают агрегаты либо в связке с шестиступенчатой механикой, либо с аналогичным автоматом.

Читать еще:  Бензопила как двигатель мотороллера

Сами японцы позиционируют Toyota Hiace 6 исключительно в качестве экспортной модели, то есть в Стране Восходящего солнца по-прежнему будет продаваться прежняя генерация образца 2004 г. Новинка же отправится на многие глобальные рынки, в том числе и в Россию, где модель отсутствовала полтора года.

Изначально до нас добрался 13-местный (длиной 5,9 м) пассажирский вариант микроавтобуса по цене в 3 331 000 рублей. Это машина со 150-сильным дизелем объемом 2,8 л, шестиступенчатой механикой, задним приводом и рессорной подвеской на задней оси. В оснащение включены передние подушки безопасности, ESP, датчик света, аудиосистема, климат-контроль, электрический отопитель, а также дополнительный кондиционер для задней части салона.

Позже появился укороченный 9-местный вариант Тойота Хайс (от 4 222 000 р), для управления которой достаточно водительского удостоверения легковой категории B. Здесь установлены коробка-автомат, пружинная задняя подвеска, богатая отделка интерьера и комплекс электронных ассистентов Toyota Safety Sense.

Двигатель Toyota 2RZ-E

  • Двигатели
  • Toyota
  • 2RZ-E

2.4-литровый двигатель Тойота 2RZ-E выпускался с 1989 по 2004 годы в Японии и только для коммерческой техники. Из-за отсутствия балансирных валов мотор прославился вибрациями. Параллельно с инжекторной до 1999 года выпускалась карбюраторная версия с индексом 2RZ.

В семейство RZ также входят двс: 1RZ‑E, 2RZ‑FE и 3RZ‑FE.

  • Характеристики
  • Расход
  • Применение
  • Поломки

Технические характеристики мотора Toyota 2RZ-E 2.4 литра

Точный объем2438 см³
Система питанияинжектор MPI
Мощность двс120 л.с.
Крутящий момент198 Нм
Блок цилиндровчугунный R4
Головка блокаалюминиевая 8v
Диаметр цилиндра95 мм
Ход поршня86 мм
Степень сжатия8.8
Особенности двснет
Гидрокомпенсаторынет
Привод ГРМцепь
Фазорегуляторнет
Турбонаддувнет
Какое масло лить4.1 литра 5W-30
Тип топливабензин АИ-92
Экологический классЕВРО 2/3
Примерный ресурс500 000 км

Расход топлива 2RZ-E 8 клапанов

На примере Toyota HiAce 2003 года с механической коробкой переключения передач:

Город12.8 литра
Трасса8.6 литра
Смешанный10.8 литра

Аналогичные двигатели других производителей:

На какие автомобили ставили двигатель 2RZ-E

Toyota

HiAce H1001989 — 2004

Недостатки, поломки и проблемы Тойота 2RZ-E

Этот мотор по праву считается очень надежным и неприхотливым в обслуживании

Из-за отсутствия балансирных валов в конструкции двигатель склонен к вибрациям

Нестабильная работа агрегата обычно связана с неотрегулированными клапанами

К пробегу в 200 тысяч километров под замену вполне может попросится цепь ГРМ
